OFF
Alle Effekte sind ausgeschaltet.
PEDAL
ln dieser Reglerposition wird der subtile, jedoch warme Hall­
effekt durch Drücken des Dämpfungspedals ausgelöst.
ROOM
Diese Stellung fügt den Stimmen einen kontinuierlichen Hall­
effekt hinzu, der sich mit dem akustischen Hall in mittel­
großen Räumen vergleichen läßt.
HALL
Die HALL-Stellung bewirkt einen weiträumigen Hallklang.
Dieser Effekt simuliert den natürlichen Nachhall einer großen
Konzerthalle.
COSMIC
Beim “COSMIC”-Effekt handelt es sich um einen Echoeffekt,
bei dem der Klang im Stereofeld zu wandern scheint.
@ Nocturno/SostenutO'Pedal (Soft/Sostenuto)
Dieses Pedal arbeitet in zwei grundlegenden Betriebsarten,
Nocturno (Soft) und Sostenuto, die je nach Bedarf abgerufen
werden können.
Nocturno*Betriebsart (Soft)
Dies ist die normale Betriebsart des Soft/Sostenuto-Pedals,
die bei Einschalten des Keyboards automatisch aktiviert wird.
Wenn das Pedal gedrückt wird, senkt sich die Lautstärke
und das Timbre der angeschlagenen Noten verändert sich
geringfügig.
Sostenuto-Betriebsart
Zum Umschalten auf diese Betriebsart die TRANSPOSER/
MIDI-Taste (3) drücken und gleichzeitig das Soft/Sostenuto-
Pedal einmal betätigen.
Wenn in der Sostenuto-Betriebsart eine Note oder ein Akkord
angeschlagen wird und während des Erklingens der Note(n)
das Pedal gedrückt wird, werden diese Note(n) angehalten,
so lange das Pedal gedrückt ist (als ob das Dämpfungspedal
betätigt worden wäre). Nachher angeschlagene Noten werden
jedoch nicht angehalten. Damit kann z.B. ein Akkord ange­
halten werden, während folgende Noten tm Stakkato-Stil
gespielt werden. Um von der Sostenuto-Betriebsart auf
Nocturno-Betriebsart zurückzuschalten, die TRANSPOSER/
MIDI-Taste gedrückthalten und gleichzeitig das Soft/
Sostenuto-Pedal einmal drücken.
(f) Dämpfungspedal (Sustain)
Das Dämpfungspedal funktioniert wie das Dämpfungspedal
eines akustischen Klaviers. Noten, die bei gedrücktem Dämp­
fungspedal angeschlagen werden, werden lange angehalten
(Sustain). Durch Freigeben des Pedals verstummen (werden
gedämpft) angehaltene Noten sofort.
Hinweis: Das Dämpfungspedal des CLP-350 kann ebenso zum
Aktivieren eines zusätzlichen Sustains lAbklingnachhall)
für normale Noten (d. h. Noten, die ohne Drücken des
Pedals angeschlagen wurden) eingesetzt werden. Dazu
die
TRANSPOSER/MIDI-Taste gedrückthalten, gleich­
zeitig das Pedal drücken und freigeben. Danach die
TRANSPOSER/MIDI-Taste
loslassen. Damit werden
normal gespielte Noten etwas länger angehalten. Zum
Abschalten des zusätzlichen Sustains die TRANSPOSER/
MIDI-Taste drücken und gleichzeitig das Pedal drücken/
freigeben.
@ Kopfhörerbuchse (HEADPHONE)
An diese Buchse kann ein herkömmlicher Stereo-Kopfhörer
angeschlossen werden, um bei mitternächtlichen Etüden den
Nachbarn nicht aus dem Schlaf zu reißen. Bei Anschluß eines
Kopfhörers an die HEADPHONE-Buchse wird das interne
Lautsprechersystem automatisch überbrückt.
(i^ Zusatzgeräteein- und -ausgänge (OPTIONAL IN L/R
und OUT UR)
Diese Buchsen sind in erster Linie für Yamaha Zusatzgeräte
der EM-Serie gedacht, wie z.B. den EME-1 Reverb, den
EMT-1 FM Tongenerator, den EMT-10 AWM Wellenspeicher
-Tongenerator und den EMR-1 Rhythmusgerät. Im Fall des
EME-1 Reverbs werden die Buchsen OPTIONAL OUT mit
den LINE IN-Buchsen des EME-1 verbunden und die LINE
OUT-Buchsen des EME-1 an den OPTIONAL IN-Buchsen des
Clavinovas angeschlossen. Damit können Sie den Clavinova-
Stimmen hochwertige Digitaleffekte wie Reverb (Hall) und
Echo an fügen. Die Einzelheiten zum Anschluß sind in den
einschlägigen Bedienungsanleitungen für die EM-Serie
aufgeführt.
Hinweis: Die OPTIONAL OUT-Buchsen können ebenso zum
Anschließen des CLP-350 an eine externe Verstärker/
Lautsprecheranlage verwendet werden.
(^T) Zusatz-Ausgangsbuchsen (AUX OUT L/R, nur CLP-550)
An den Buchsen AUX OUT L und R liegt das Ausgangssignal
des Clavinovas an, um das Clavinova an eine Stereo-Anlage,
-Mischpult oder einen Rekorder anschließen zu können.
Hinweis: Das Ausgangssignal der AUX OUT-Buchsen darf weder
direkt noch über ein externes Gerät zum OPTIONAL
IN-Eingang zurückgeführt werden. Zum Anschließen
von Geräten der EM-Serie oder anderen Yamaha-
Effektgeräten unbedingt die OPTIONAL IN und
OPTIONAL OUT-Buchsen verwenden.
@ MIOI-EIN/DURCH/AUSGANG (MIDI IN, THRU und OUT)
Der MIDI IN-Eingang dient zum Empfang von MIDI-Daten
von externen Geräten (wie z. B. dem EMQ-1 Sequenzer), die
zum Steuern des Clavinovas verwendet werden können. Die
MIDI THRU-Buchsen geben die empfangenen MIDI-
Meldungen unverändert weiter, wodurch mehrere MIDI-
Instrumente in Reihe geschaltet werden können. Der MIDI
OUT-Ausgang dient zur Weitergabe der vom Clavinova
erzeugten MIDI-Daten (z. B. Noten- und Anschlagsdynamik­
daten, die durch Spielen auf dem Clavinova erzeugt werden).
Einzelheiten zu MIDI finden Sie unter “MIDI-FUNKTIO-
NEN” auf Seite 17.
I VORBEREITUNG
* Überprüfen der Netzspannung
Sicherstellen, daß die örtliche Netzspannung den Angaben
zur Betriebsspannung auf der Rückseite des Keyboards
entspricht. Die Modelle für einige Bestimmungsländer weisen
einen Spannungswähler auf der Unterseite (CLP-550) bzw.
Rückseite (CLP-350) auf. In diesem Fall darauf achten, daß
die Einstellung des Spannungswählers der Netzspannung
entspricht.
* Notenständer
Falls die Musik vom Blatt gespielt werden soll, den in der
Oberseite eingelassenen Notenständer an der hinteren Kante
fassen und hochziehen, bis er einrastet.
Zum Herunterklappen des Notenständers diesen etwas weiter
nach vorne ziehen und die beiden Halterungen nach innen
drücken.
* Einbauort der Namensplakette
Die Namensplakette befindet sich auf der Rückseite.
I SPIELEM AUF DEM CLAVINOVA
Zuerst sicherstellen, daß das Clavinova korrekt mit einer
Steckdose verbunden ist und etwaige Anschlüsse ordnungsgemäß
ausgeführt worden sind.
1. Die POWER-Taste links am Keyboard drücken, um das
Instrument einzuschalten. Nach dem Einschalten leuchtet
die LED-Anzeige der Stimmentaste PIANO 1 (PIANO 1 wird
beim Einschalten automatisch abgerufen).
('PÖWER~)

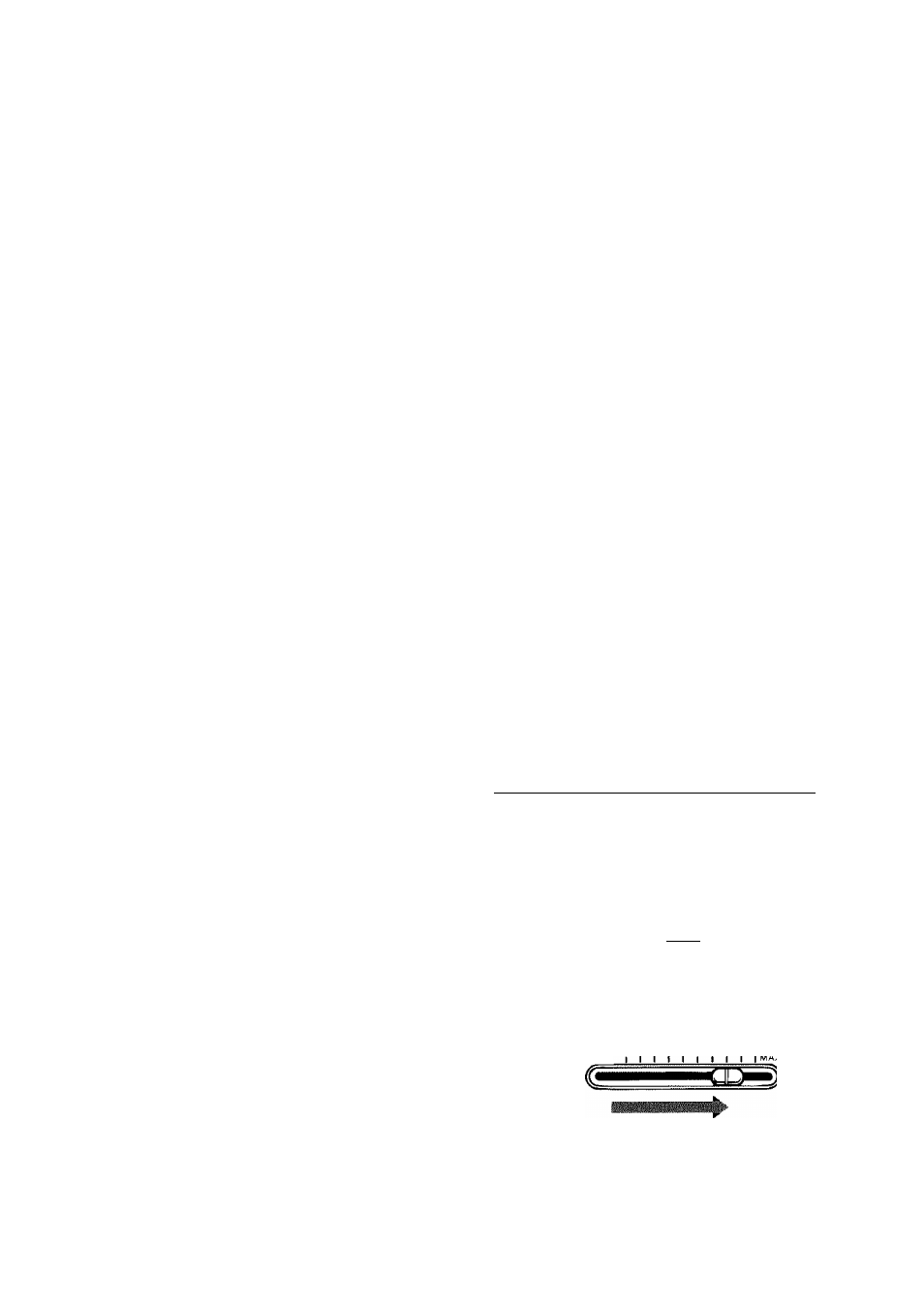

2. Anfänglich den VOLUME-Regler ungefähr 3/4 bis zur
‘‘MAX”-Stellung schieben. Dann bein Spielen die Lautstärke
auf den gewünschten Pegel einstellen.
MIN I
MASTEH VOLUME
3. Zum Wählen von Stimmen die entsprechende Stimmentaste
drücken.
o o 0 o o o O
PIANO
1 2
E. PIANO HARPSI
CHORD
CELESTA VIBES GUITAR
o o o O O o o
0 o
PIANO
1 2
o
E PIANO
o
HARPSI­
CHORD
o
VIBES
CLP-550
o o O O o
CLP-350
