Assembly of the front gear case onto chassis, 24 assembly of the rear gear case onto chassis – OFNA Racing Late Model Dirt Oval User Manual
Page 12

22
23

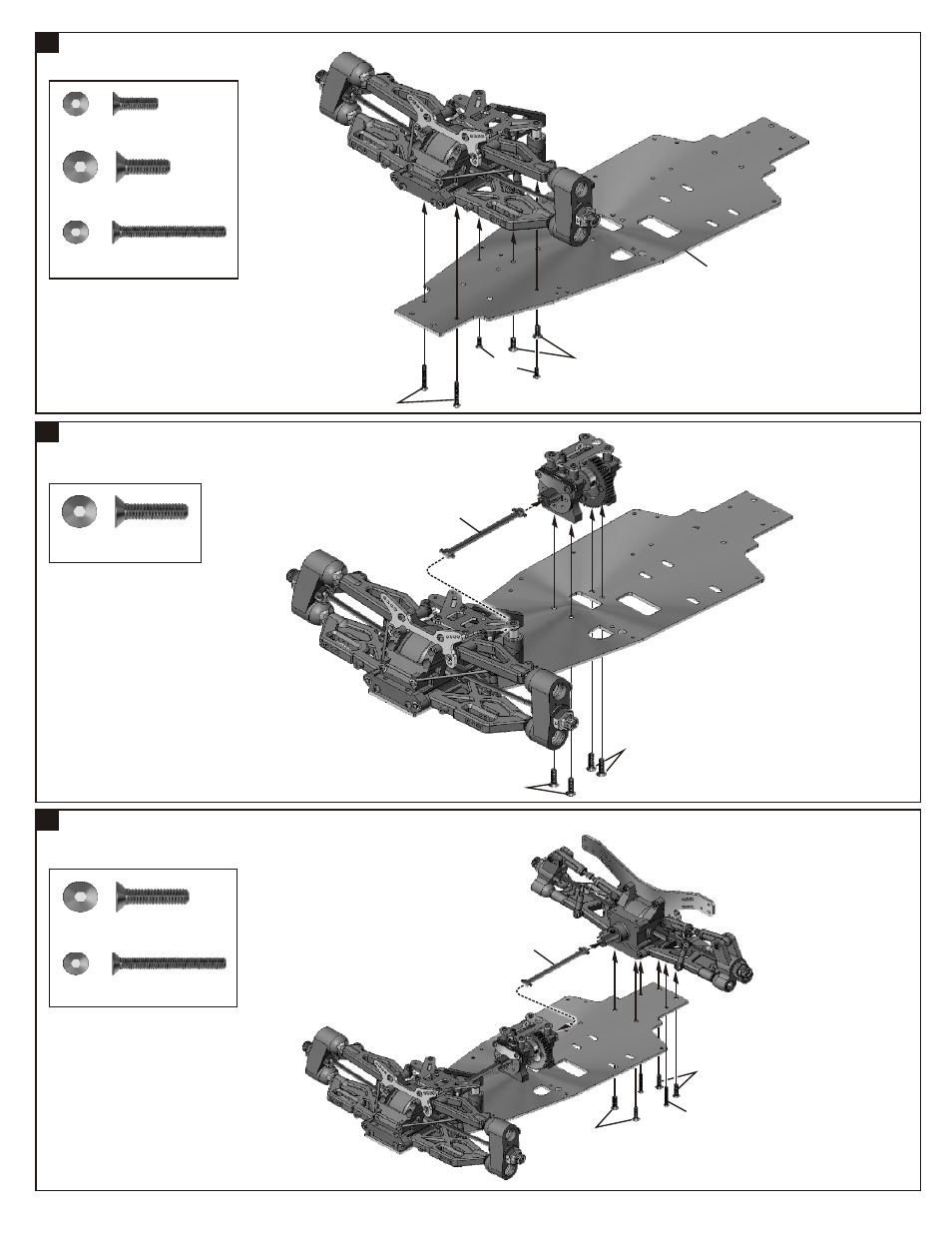

ASSEMBLY OF THE CENTER DIFF. ONTO CHASSIS
8
94027
4x16mm
Flat Head Hex Screw
.....x4
34050
4x16mm
4x16mm
*Insert the drive shaft into
the cap joint before assembly
center diff. onto chassis.
ASSEMBLY OF THE FRONT GEAR CASE ONTO CHASSIS
94019
3x10mm
Flat Head Hex Screw
.....x2
94026
4x12mm
Flat Head Hex Screw
.....x2
94023
3x25mm
Flat Head Hex Screw
.....x2
3x25mm
3x10mm
4x12mm
34042
24
ASSEMBLY OF THE REAR GEAR CASE ONTO CHASSIS
94027
4x16mm
Flat Head Hex Screw
.....x4
94023
3x25mm
Flat Head Hex Screw
.....x2
4x16mm
4x16mm
3x25mm
34050
*Insert the drive shaft into
the cap joint before assembly
rear gear box onto chassis.
