16 − Français
ASSEMBLAGE
RALLONGES DE TABLE

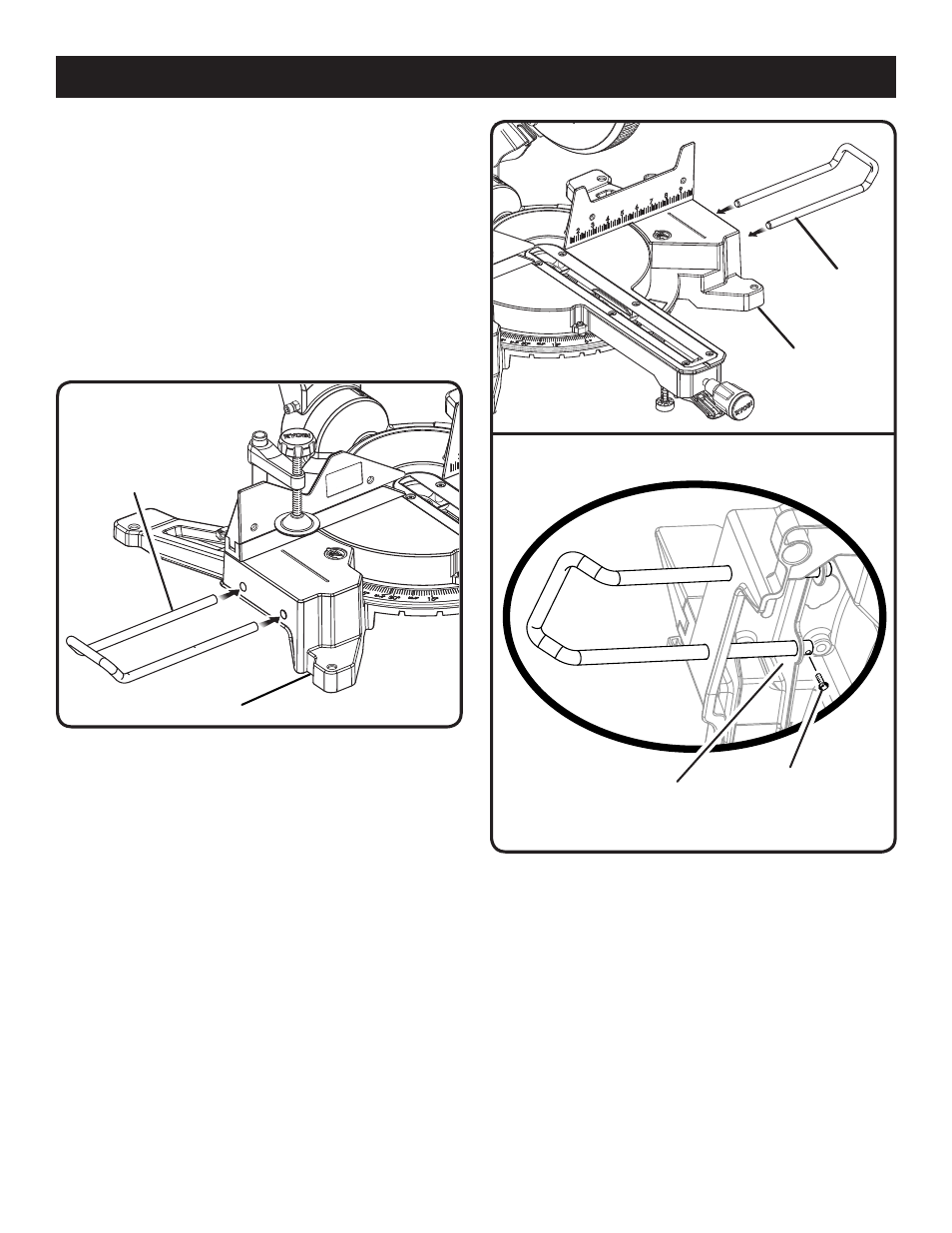

Voir les figures 13 à 15.
Des rallonges de table sont fournies pour les côtés gauche
et droit de la scie.
Pour l’installer les rallonges de table :
Retirer la vis située sur l’extrémité de la rallonge de table.
Insérer les extrémités des rallonges dans les trous situés
sur les côtés de la base.
Réinstaller la vis et serrer afin de bloquer la rallonge en
place.
Répéter l’opération pour l’autre rallonge de table.
RALLONGE DE
TABLE
RALLONGE DE
TABLE
VIS DE RALLONGE
DE TABLE
SCIE VUE D’EN DESSOUS
Fig. 13
BASE
Fig. 14
Fig. 15
BASE
BASE
