Sillón reclinable Power Ease ™

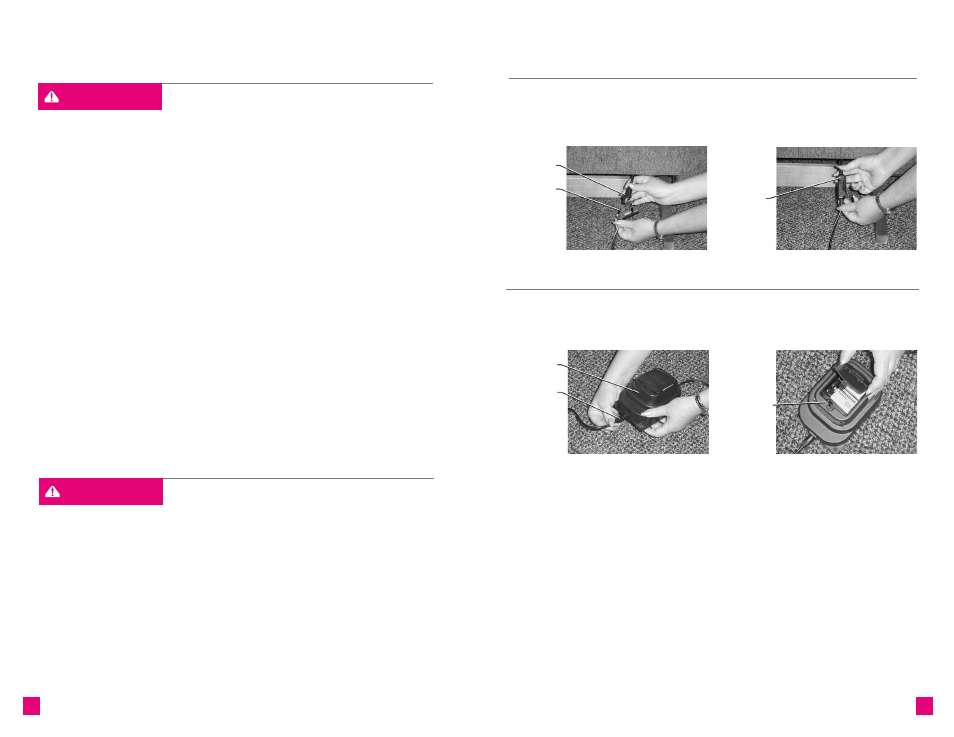

Detalles de armado:
F IGURA 1 F IGURA 2
Cubierta de
traba del
cordón del
transformador
Conector
del motor
Conector del
cordón del
transformador
F IGURA 3 F IGURA 4
Transformador
de energía
con baterías
de reserva
Transformador
de energía
Conector del
cordón del
transformador
Sillón reclinable Power Ease ™
Instrucciones de armado:
- Para reducir el riesgo de lesiones.
• No opere la unidad hasta que el respaldo esté instalado y fijo.
PRECAUCIÓN: No enchufe el transformador hasta que se le indique.
Instrucciones de ar mado para los sillones reclinables Power Ease ™
1. Localice el transformador de energía y el cordón del transformador.
• El transformador de energía y el cordón del transformador están
sujetos a la parte superior del bastidor posterior del asiento. Corte
cuidadosamente el o los amarres del cable y extraiga el transformador
de energía y el cordón del transformador del bastidor del asiento.
Quite el embalaje y desenrolle los cordones.
2. Instale el respaldo.
• Si el respaldo de su sillón tiene una funda del tapizado unida a todos
los laterales del bastidor posterior, siga las Instrucciones de armado
del respaldo en las páginas 10-11.
• Si el respaldo de su sillón tiene una funda del tapizado suelta con
cinta de sujeción, siga las Instrucciones de armado del respaldo en
las páginas 12-13.
3. Conecte el cordón del transformador al motor.
• Localice el conector del motor en la parte posterior del sillón, del
lado inferior derecho del asiento (F IGURA 1).
• Conecte el cordón del transformador al conector del motor. Acople
los conectores hasta que queden firmes y sin espacios entre sí (F IGURA 1).
• Gire la cubierta de traba del cordón del transformador sobre esta
conexión y encájela a presión en su lugar (F IGURA 2).
4. Conecte el transformador de energía al cordón del transformador.
• Conecte el conector de doble clavija del cordón del transformador al
receptáculo del transformador de energía. Cerciórese de que la
conexión quede firme y sin espacios (F
IGURA 3).
5. Elija una ubicación para el sillón cerca de un tomacorriente. Proceda a las
Instrucciones de armado de las baterías de reserva.
- Para reducir el riesgo de lesiones.
• Reemplace las baterías del transformador de energía cada seis meses y
después de usarlas durante un corte de energía.
Instrucciones de ar mado de las baterías de reser va para los sillones
reclinables Power Ease
™
Las baterías de reserva están ubicadas en el transformador de energía; son dos
baterías alcalinas de 9 voltios (no incluidas).
1. Desenchufe el transformador de energía del tomacorriente.
2. Quite el tornillo de cabeza Phillips de la placa de la cubierta protectora delas
baterías, en la parte superior del transformador de energía. Empuje la lengüeta
hacia dentro y levante la placa de la cubierta protectora para extraerla.
3. Coloque las tapas de conexión sobre los terminales de cada batería. Coloque
las baterías en el transformador de energía (F IGURA 4). Encaje la placa de la
cubierta protectora de las baterías en posición y fíjela con el tornillo de
cabeza Phillips extraído en el paso 2.
4. Proceda a las Instrucciones de operación de Power Ease ™ .
