AM4140

Introduction

ID 1046-4973, Rev. 1.0

Page 1 - 7

P R E L I M I N A R Y

1.4.2

Front Panel

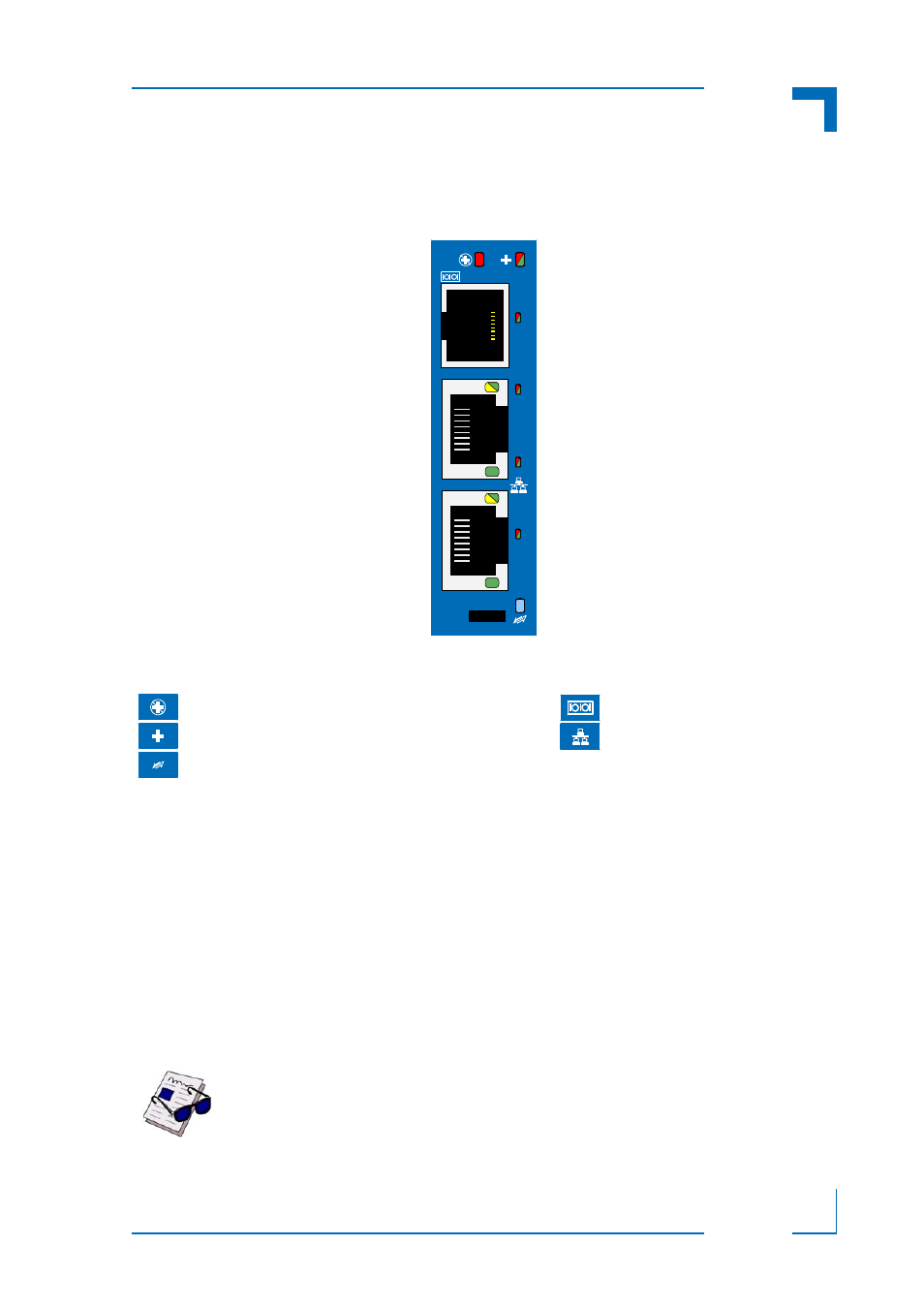

Figure 1-2:

AM4140 Front Panel Versions

Note ...

If the ULED 0..3 remain lit red after power-on, a failure is indicated before the
U-Boot bootloader has started. For further information, please contact Kontron.

Module Management LEDs

Connectors

• LED1 (red):

Out-of-Service LED

• LED2 (red/green):

Health LED

• HS LED (blue):

Hot Swap LED

• Serial Connector

• Gigabit Ethernet Connector

User-Specific LEDs 3..0

• ULED3 (red/green):

AMC port 0 link status (green) + debug code (green) + general
purpose (red/green/red+green)

• ULED2 (red/green):

AMC port 1 link status (green) + debug code (green) + general
purpose (red/green/red+green)

• ULED1 (red/green):

Debug code (green) + general purpose (red/green/red+green)

• ULED0 (red/green):

Debug code (green) + general purpose (red/green/red+green)

Integral Ethernet LEDs

• ACT (green):

Ethernet Link/Activity

• SPEED (green/yellow/off): Ethernet Speed

0

1

2

3

AM4140

A

B
