D R A F T — F O R I N
T E R N A L U S E O N L Y
7
www.kontron.com
User Guide
CPS3101

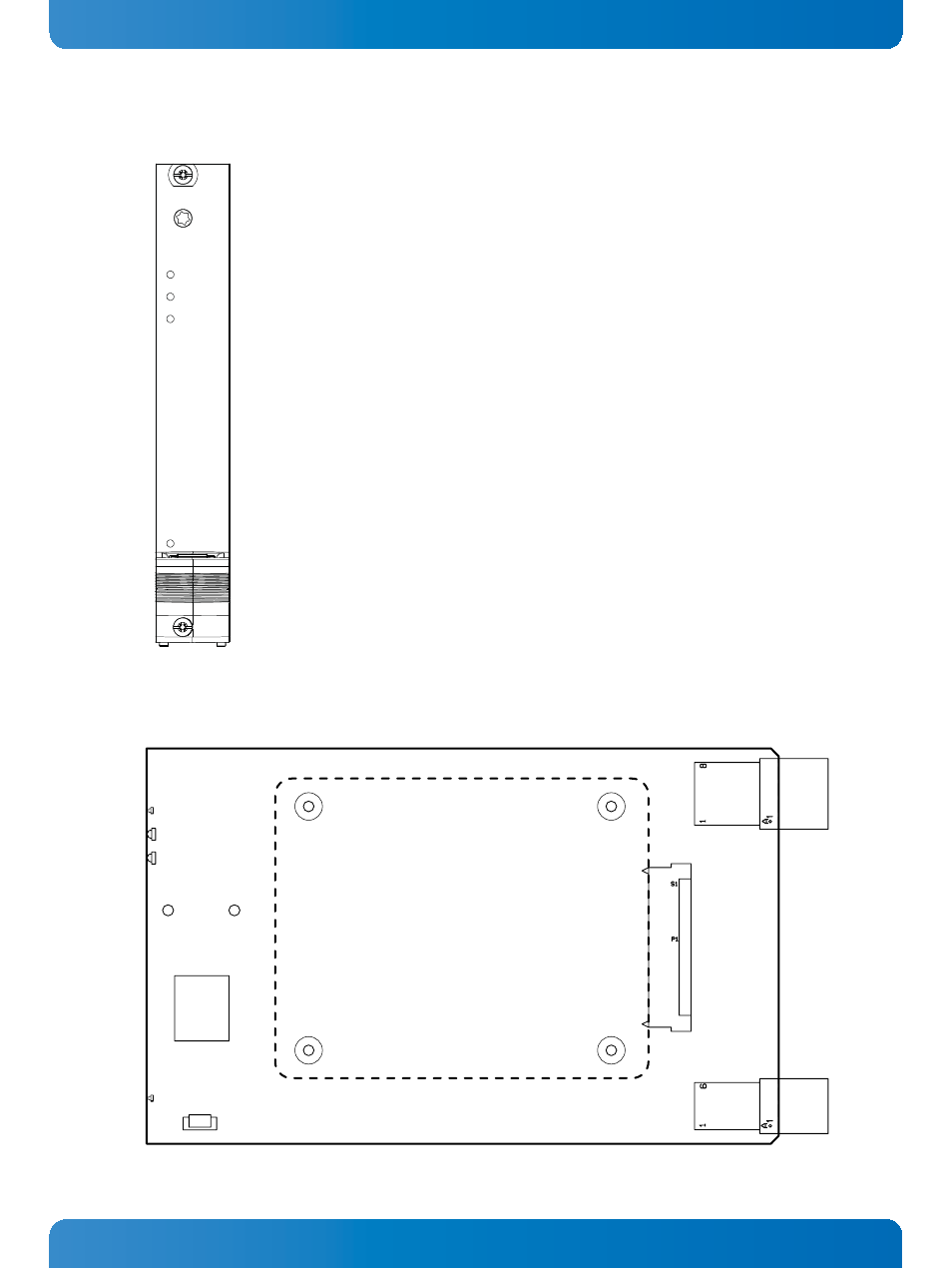

1.2.2 Front Panel
Figure 2: 4 HP CPS3101 Front Panel
1.2.3 Board Layout
Figure 3: 4 HP CPS3101 Board Layout (Top View)
CPS3101
Act
Fail
Loc
Pwr
SATA LEDs
Act (green):
Activity of the HDD/SSD
Fail (red):
Failure Status of the HDD/SSD
Loc (yellow):
Locates the HDD/SSD in a RAID array
Power Status LED
Pwr (green):
Power Status of the CPS3101
P1
P6
(opt.)
J7
J8
Act LED
Fail LED
Loc LED
Pwr LED
2.5“ SATA HDD/SSD
