Operation

U S E R G U I D E

8

13

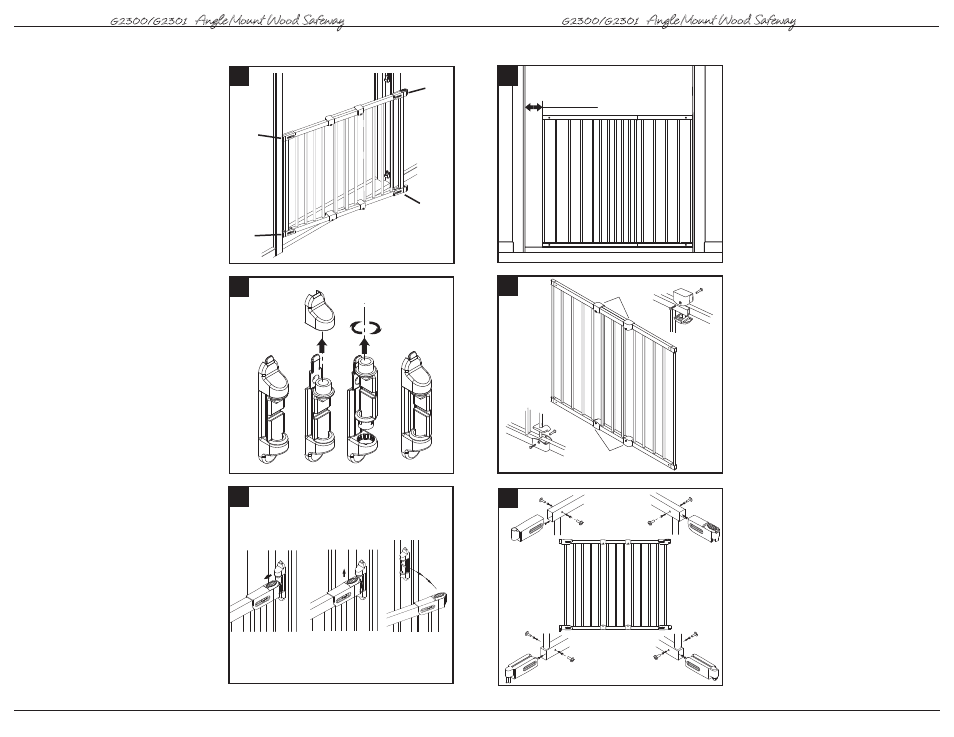

Center gate in the opening. Loosen

screws on parts (H), (I), (J) and (K) and

adjust so they rest securely into hinge and

locking side brackets. The distance

between gate and wall/doorframe must be

between 1”-3”.

14

If gate is installed on an angle, part (R)

will need to be rotated so that the gate

handle rests securely inside upper locking

bracket. Once the gate handle rests

securely inside locking bracket, slide

locking cap (Q) onto upper locking

bracket (W).

IMPORTANT: ENSURE LOCKING CAP

CANNOT BE PUSHED UP AND IS

LOCKED IN PLACE.

Be certain to tighten all gate screws.

15

To open gate, pull top locking latch

backwards with your thumb and lift gate

up and out of bracket.

When closing gate, be sure that both upper

and lower locking side parts are resting

securely in brackets and the upper latch

is locked.

14

Q

R

W

15

G2300/G2301

Angle Mount Wood Safeway

®

J

I

H

K

13

G U Í A D E L U S U A R I O

21

4

Determinación del ancho apropiado

de la reja

Teniendo las dos secciones alineadas entre

sí, coloque la reja contra un lado de la

abertura sobre la cual se va a instalar. La

distancia entre el lado opuesto de la reja y

la pared o el bastidor de la puerta debe ser

entre 2” - 4 ¾”.

5

Una ves que se logre el ancho apropiado

de la puerta, ésta está lista para montarse.

Coloque las partes (D1) y (E1) en el barandal

superior de la reja con (E1) ajustada por

debajo del barandal superior y alrededor de

(E1) sobre el barandal superior. Alinee los

orificios para los tornillos e inserte un

conjunto de tornillos (F y M) sin apretarlos.

Repita el procedimiento en el segundo lado

del conjunto superior. A continuación,

coloque las partes (D2) y (E2) en el barandal

inferior con (E2) sobre el barandal inferior y

alrededor de la barra vertical terminal de

un panel de la reja, y (D2) fija alrededor de

(E2) debajo del barandal inferior. Alinee los

orificios para los tornillos e inserte los

tornillos (F y M) sin apretarlos. Repita el

procedimiento en el segundo lado del

conjunto inferior. Una vez qu los cuatro

conjuntos estén instalados apriete

los tornillos.

6

Coloque el asa y las piezas abisagradas

(H), (I), (J) y (K) en la reja. Introduzca los

tornillos (L) y los manguitos roscados (G)

en todas las cuatro piezas de acuerdo

con la ilustración. Todavía no los apriete

completamente.

2”-4

3

/

4

4

G2300/G2301

Angle Mount Wood Safeway

®

K

L

G

J

L

G

G

L

I

L

G

H

6

5

D2

+

E2

D2

E2

D1

+

E1

D1

E1

F

F

M

M
