10
A Porchior côté charnieres
B Pochior côté verrouillage
C-F Vis/cuvette à vis - jeu de 4
G Partie inférieure de la poignée
H Partie inférieure de la charnière
I
Partie supérieure de la poignée
J Partie supérieure de la charnière
K Vis à bois
L Charnière supérieure
M Charnière inférieure
N Butée
O Verrou inférieur
P Clip d’arrêt
Q Loquet supérieur
R Verrou supérieur
S Capuchon de verrouillage
T Capuchon de charnière
U Ressort

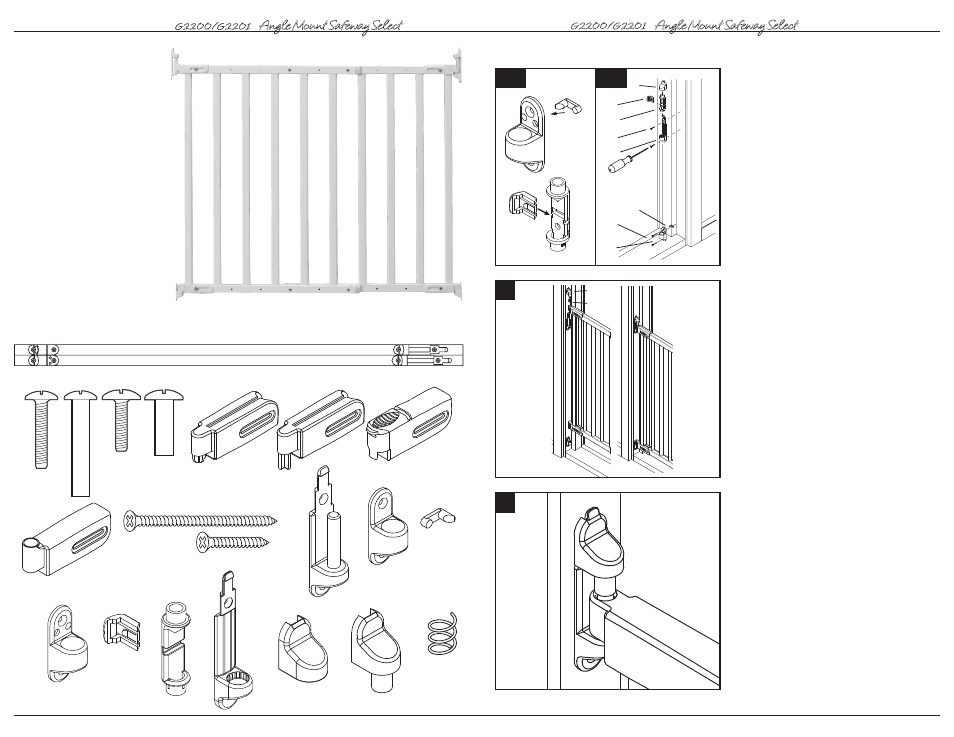

Liste des pièces
G U I D E D ' U T I L I S A T I O N G2200/G2201
Angle Mount Safeway Select
®
A
B
J
S
Fx4 Dx4 Ex4 Cx4
R
L
Q
M
O P
K
N
G H I
U T
G U Í A D E L U S U A R I O
23
10
Determine la dirección hacia la cual se
va a abrir la reja. Cuando se instale en
la parte superior de las escaleras, la
reja nunca se debe abrir sobre las
escaleras. Introduzca el pivote de tope (N)
en los orificios del soporte inferior del
mecanismo de cierre (O). Introduzca el clip
de tope (P) en la cerradura superior (Q). La
porción más larga del pivote de tope y el
borde externo del clip de tope deben quedar
del mismo lado.
Use tornillos más largos para hacer el
montaje en los montantes que se
encuentran detrás del muro seco.
Importante: La reja no se puede abrir hacia
el lado del pivote de tope. Con dos tornillos
para madera (K) monte el soporte inferior del
mecanismo de cierre (O) con el orificio
orientado hacia arriba, en los dos orificios
inferiores para tornillos. Instale el soporte
superior del mecanismo de cierre (K) con
dos tornillos para madera (R). Coloque la
pieza (Q) en el soporte superior del
mecanismo de cierre (R).
11
Coloque la reja en las piezas
abisagradas. A continuación, coloque un
resorte (U) y una tapa de bisagra (T) en el
poste de la bisagra superior.
12 IMPORTANTE: ASEGÚRESE DE QUE
LA TAPA DE LA BISAGRA NO SE PUEDA
EMPUJAR HACIA ARRIBA Y QUE ESTÉ
FIJA EN SU LUGAR.
12
G2200/G2201
Angle Mount Safeway Select
®
T
U
11
10a 10b
N
O
P
Q
S
R
K
Q
O
N
K
P
