Page 4
4
GUIDE D’INSTALLATION INSTALLATION MANUAL

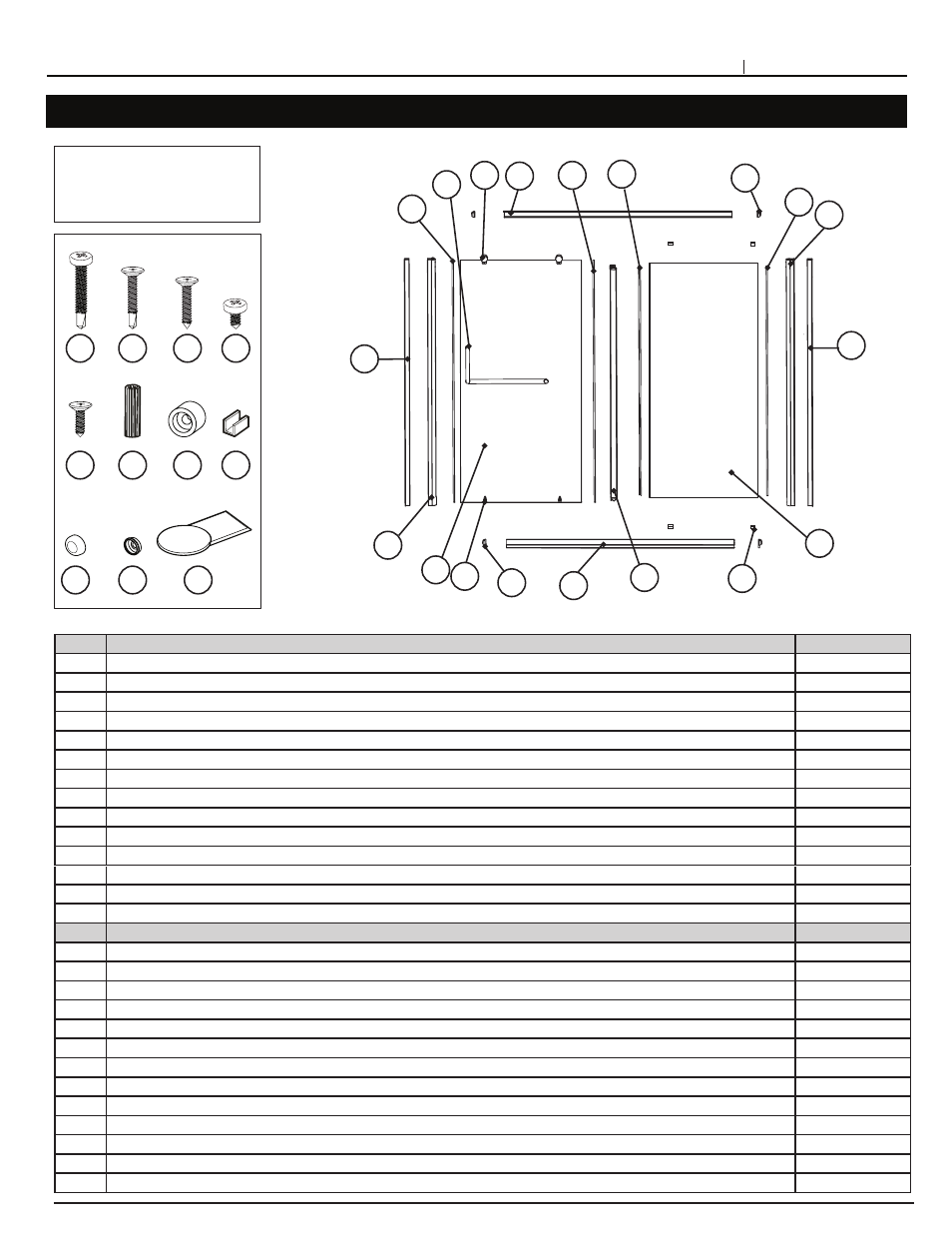

LISTE DES PIÈCES /
PARTS LISTING
NOTE
XX RÉFÈRE AU FINI DU PRODUIT
XX REFERS TO THE MATERIAL FINISH
11- Chrome Poli / Bright Chrome
25 - Nickel Brossé / Brushed Nickel
QUINCAILLERIE / HARDWARE
17
6
1
6
2
11
14
15
4
9
10
5
8
7
12
1
13
3
26
15
16
18
19
20
21
22
23
24
25
27
ITEM
PIÈCES - PARTS
QTY
1
JAMBAGE - WALL JAMB
2
2
EXTENSEUR / EXPANDER
1
3
PANNEAU DE PORTE / DOOR PANEL
1
4
PANNEAU FIXE / SIDE PANEL
1
5
CONNECTEUR DU BAS / BOTTOM CONNECTOR
2
6
JOINT VÉRTICAL / VERTICAL GASKET
2
7
MONTANT VÉRTICAL / VERTICAL
1
8
RAIL DU BAS / BOTTOM TRACK
1
9
RAIL DU HAUT / TOP TRACK
1
10
JOINT LATÉRAL / DOOR SIDE GASKET
1
11
CONNECTEUR DU HAUT / TOP CONNECTOR
2
12
JOINT MAGNÉTIQUE / MAGNETIC DOOR GASKET
1
13
EXTENSEUR MAGNÉTIQUE / MAGNETIC EXPANDER
1
14
ENS. DE POIGNÉE - SET OF HANDLES
1
ITEM
QUINCAILLERIE - HARDWARE
QTY
15
SUPPORT DE VERRE / GLASS SUPPORT
4
16
CHEVILLE / WALL PLUG
9
17
CAPUCHON COUVRE-VIS / SCREW CAP
14
18
L’ ARRIÈRE DU CAPUCHON COUVRE-VIS / BACK SCREW CAP
14
19
VIS PAN AUTO-PERÇANTE / PAN SELF DRILLING SCREW #M4-35
16
20
VIS À TÊTE PLATE AUTO-PERÇANTE / FLAT HEAD SELF DRILLING SCREW # M4-25
6
21
VIS À TÊTE PLATE / FLAT HEAD SCREW #M4-12
1
22
VIS PAN / PAN CREW #M4-10
6
23
VIS À TÊTE PLATE / FLAT HEAD SCREW #M4-20
2
24
CAPUCHON / COVER
2
25
BOUCHON / STOPPER
1
26
ROULETTE DU HAUT / TOP WHEELS
2
27
ROULETTE DU BAS / BOTTOM WHEELS
2
