Instalación
Instalación del gabinete
MENSULA DEL
ALFEIZAR®

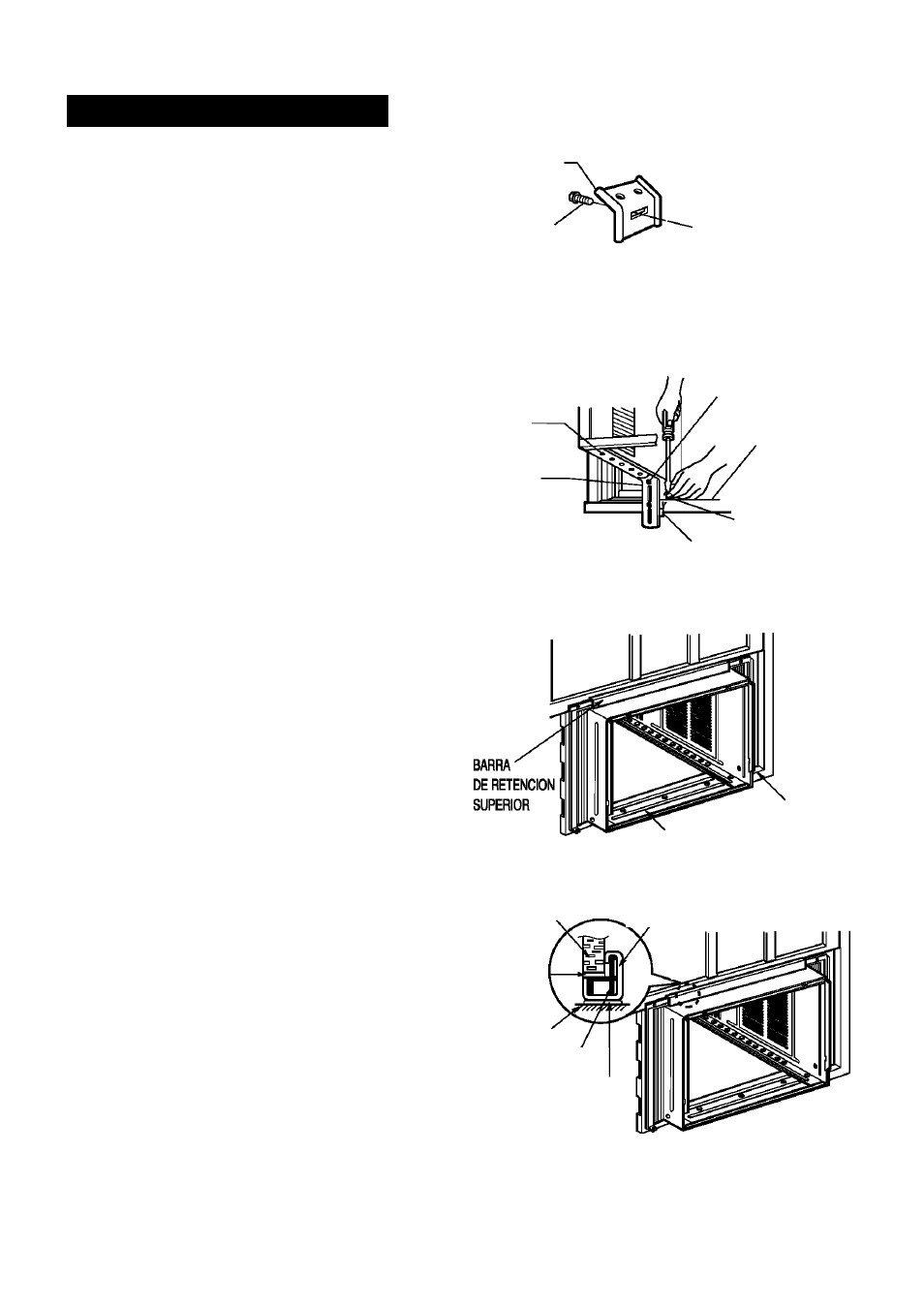

I) Abra la ventana. Marque una línea en el centro de la
repisa de la ventana entre las molduras de tope de la
ventana lateral.
Coloque sin apretar la ménsula del alféizar en la ménsula BULÓN®
de soporte utilizando el perno y la tuerca de segutidad.
r
-MENSULA
DE SOPORTE
TUERCA DE
SEGURIDA®
I Coloque la ménsula del alféizar en el alféizar de la
ventana utilizando los tornillos (Tipo B). Apriete el perno y
la tuerca de seguridad.
Repisa de la ventana y alinee la marca central en el gabinete
frente del fondo con la línea central marcada en la repisa
de la ventana.
MENSULA
DE SOPORTE®
TORNILLO PARA
METALES(TIPOD)Y
TUERCA DE SEGURIDA
BORDE EXTERIOR
DEL ANTEPECHO
DE LA VENTANA
®T0RNILL0(TIP0B)
MENSULA
DEL ALFEIZAR®
^ Utilizando el tornillo M y la tuerca de seguridad, coloque
la ménsula de soporte en el orificio de la guía del
gabinete. Use el primer orificio de la gula después de la
ménsula del alfézar en el borde exterior del alféizar de la
ventana.
Apriete el perno y la tuerca de seguridad. Asegúrese de
que el gabinete esté Inclinado hacia afuera.
PRECAUCION; No peilore la charola del
fondo. La unidad está diseñada para operar
con aproximadamente 1/2" de agua en la
charola del fondo.
REPISA DE VENTANA
PARTE FRONTAL INTERIOR
: 1. No hale el marco de la ventana hacia abajo
tan apretado que se restrinja el movimiento
de los deslizadores. Sujete el gabinete a la
repisa de la ventana insstalando los
tornillos (tipo A o B) a través del gabinete
en la repisa de la ventana.
2. El gabinete deberá ser Instalado
ligeramente Inclinado hacia abajo hacia el
exterior.
MARCO DE LA
VENTANA
CINTA DE
ESPUMA©
BARRA DE
RETENCION SUPERIOR
GABINETE
PANEL GUIA
CINTA DE ESPUMA
