Montage
Le montage doit être réalisé uniquement par un spécialiste.
1. Percer 2 trous de 6 mm de diamètre à une distance de 94,7 mm (cf. figure 2). Insérer ensuite la che-
ville dans les trous et fixer le cordon à l’aide de la vis dans le trou inférieur. Accrocher le support et le
fixer avec la vis sur le trou supérieur.
2. Desserrer et retirer le couvercle frontal (5) et le panneau (2) (cf. figure 3).
3. Branchement électrique:
À l’aide du câble secteur: fixer le câble secteur au domino de raccordement (2) et bloquer le câble
secteur à l’aide de la bride de câble (3) (cf. figure 4).
Branchement encastré: ouvrir la base aux endroits prévus (1) et brancher les fils de raccordement
(230/240 V) au domino de raccordement (2) (cf. figure 4).
4. Contrôler à nouveau le montage et monter le panneau et le couvercle frontal.
5. Allumer les commutateurs d’énergie et principal.
Fig. 2
1. Cheville
2. Vis
3. Couvercle
4. Cordon
5. Vis
Fig. 3
1. Vis 1
2. Panneau
3. Couvercle en caoutchouc
4. Vis 2
5. Couvercle frontal
Fig. 4
1. Trou d’entrée du fil
2. Terminal
3. Bride de câble
Mode d’emploi
Mettez le courant et prendre le corps du sèche-cheveux. Le sèche-cheveux fonctionne lorsque l’on
appuie sur le bouton de sécurité micro (2). Déplacer le bouton de réglage de la chaleur (1) vers le bas et
le haut pour un chauffage fort ou faible indiqué par Max et Min respectivement.
Spécifications
Tension: 230/240V - 50Hz.
Puissance: 1’200W max.
Protection contre les chocs:
MANUEL D’UTILISATION
Nous vous remercions vivement d’être devenu un utilisateur de notre produit qui vous appor-
tera confort et plaisir dans le futur.
Ce sèche-cheveux à montage mural garantit sécurité, confort et économie d’énergie, avec sa forme
moderne et aérodynamique, et allie à la fois technique et esthétique. Ce produit est idéal pour être
utilisé à l’hôtel ou à la maison.
Caractéristiques
1. Caractérisé par un commutateur général pour permettre à cette unité d’être à l’arrêt lorsqu’il
n’est pas utilisé
2. Deux puissances de chauffage
3. Il suffit de mettre en marche et d’arrêter cette unité en maintenant ou en relâchant le bouton
de sécurité micro.
Eléments

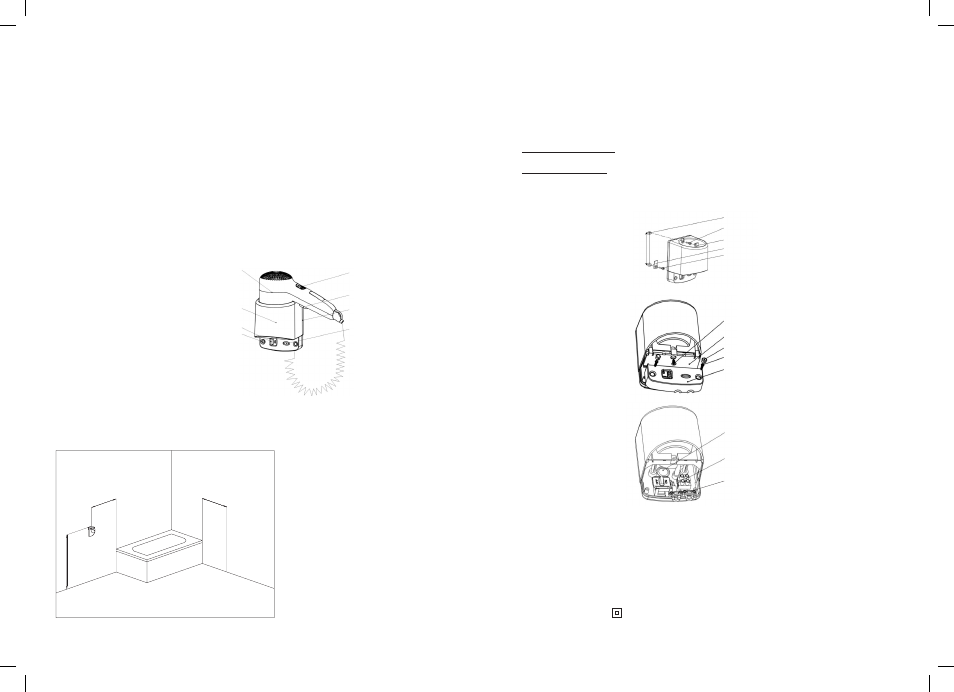

Fig. 1
1. Bouton de réglage du chauffage
2. Bouton de sécurité micro
3. Base
4. Indicateur
5. Obturateur
6. Commutateur principal
7. Support
8. Corps du sèche-cheveux
Emplacement
Avertissement: Ne pas installer cette unité au-dessus de la cabine de douche ni à aucun endroit sous
une arrivée d’eau. Veuillez également observer les schémas indiqués ci-dessous.
