Branchement fixe
Branchement fixe: L’appareil est câblé en usine pour une alimentation
par cordon, mais il peut être relié en fixe au secteur sur place.

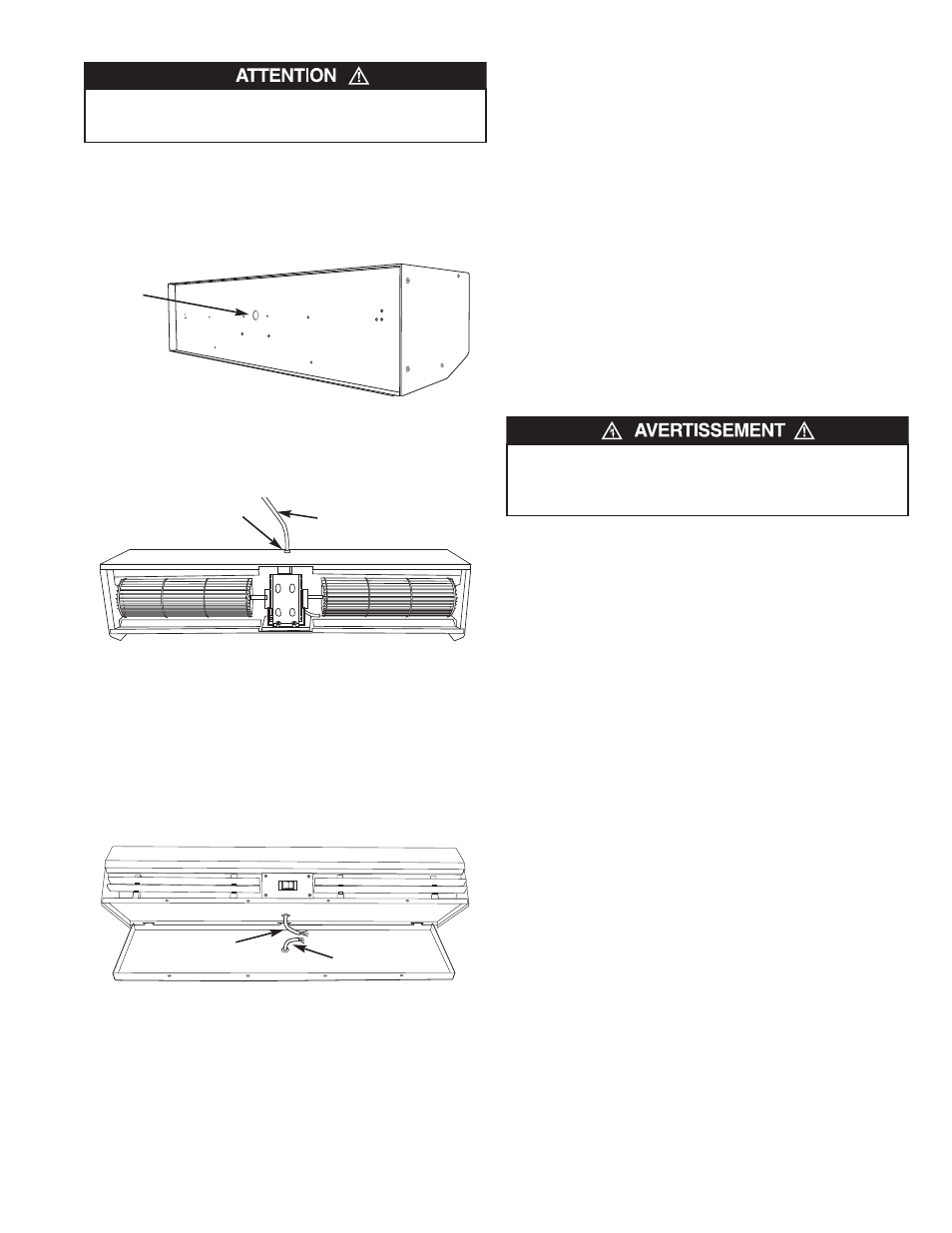

1. Enlevez l'ouverture à enfoncer à l’arrière du coffret de l’appareil (Voir
la Figure 3).
2. Ôtez la grille d’entrée frontale de l’appareil.
3. Coupez la fiche de l’extrémité du cordon d’alimentation, et enlevez la
bague de serrage.
4. Faites rentrer l’extrémité coupée du cordon dans le coffret de l’ap-
pareil et ressortez-la par le trou enfoncé à l’arrière. Remettez en
place la bague de serrage.
5. Faites passer le câble d’alimentation fixe au milieu du support de
montage.
6. Branchez le câble sur du secteur de valeur correspondant aux spéci-
fications de la plaque signalétique entre le coffret et le support de
montage. Utilisez du câble de calibre adéquat pour amener le
secteur.
7. Réalisez tout le câblage, la protection et la liaison à la terre en con-
formité avec la norme électrique américaine (NEC) et toutes les exi-
gences applicables.
8. Remettez la grille frontale en place.
9. L’appareil est prêt à fonctionner.
10. Confirmez que l’appareil fonctionne bien selon les spécifications
électriques et de performance.
FONCTIONNEMENT
1. Une fois que l’alimentation secteur a été branchée, les ventilateurs
vont commencer à tourner à la vitesse sélectionnée antérieurement
(rapide/lent).
2. La vitesse d’écoulement d’air est contrôlée par le choix de vitesse
lente ou rapide. Cela permet d’adapter la vitesse de l’air à la per-
formance individuelle ou aux économies d’énergie souhaitées.
3. La direction de l’air en sortie peut être contrôlée par des lames
réglables à la buse, qui compensent des conditions possibles de
dérive.
IMPORTANT: Dans des applications pour congélateur, l’appareil est
toujours monté à l’extérieur (côté chaud) du congélateur ou réfrigérateur.
REMARQUE: L’air froid a tendance à s’échapper en restant près du
niveau du plancher. De l’air chaud essayera de pénétrer le rideau près
du haut de l’accès. Le flux d’air peut être contrôlé par l’orientation des
volets de la buse et le réglage rapide/lent.
REMARQUE: Pour un fonctionnement optimal, l’espace intérieur doit
avoir une pression égale à celle de l’espace extérieur.
ENTRETIEN
Lubrification
Les paliers à coussinets sont lubrifiés à vie et ne nécessitent pas d’inter-
vention supplémentaire.
Nettoyage
1. Le coffret de rideau d’air peut être frotté avec un chiffon humide. Ne
permettez pas que le moteur soit mouillé. N’utilisez ni solvants ni
détergents puissants.
REMARQUE: Maintenez les volets d’admission d’air exempts de
toute accumulation de poussière ou de saleté qui pourrait affecter
la performance.
2. Vérifiez les rotors de soufflantes pour les nettoyer de la saleté
accumulée deux fois par an.
POUR RÉDUIRE LE RISQUE DE COMMOTION ÉLECTRIQUE,
COUPEZ
TOUJOURS L’ALIMENTATION SECTEUR ET
VERROUILLEZ LA COUPURE AVANT TOUTE INTERVENTION
SUR L’APPAREIL.
ASSUREZ-VOUS QUE L’AMPÉRAGE NOMINAL DE TOUT INTER-
RUPTEUR M/A DÉPASSE LES VALEURS DE COURANT DE
MOTEUR SPÉCIFIÉES SUR LA PLAQUE SIGNALÉTIQUE.
11
Figure 3
Figure 4
Figure 5
Ouverture
à enfoncer
Bague de serrage
Cordon
Câblage du
coffret
Câblage du
secteur local
