ATTENTION : Ne laissez pas le chapeau inférieur installé en
permanence toucher le moteur tournant car il y aurait des
dommages. Assurez-vous que tous les fils sont bien disposés
pour éviter leur frottement contre le moteur.
ATTENTION : Les pales doivent être fixées sur le moteur
comme montré en Figure 2. N’inversez PAS les PALES à l’in-
stallation.
REMARQUE : Les pales sont assorties pour leur masse et cen-
trage. Ne mélangez PAS les pales lors d’installations multiples.
REMARQUE : Ne courbez pas les supports de pales.
AVERTISSEMENT : DÉBRANCHEZ LE CIRCUIT D’ALIMENTA-
TION
AVANT DE RÉALISER TOUTE CONNEXION
ÉLECTRIQUE.
ATTENTION : Pour réduire le risque de blessure corporelle,
installez le montage d’origine directement sur la structure du
bâtiment et n’utilisez que la visserie fournie avec le ventilateur.
4. Avant d’attacher le crochet en J approprié à la structure du bâti-
ment, retenez ce qui suit :
IMPORTANT : QUAND VOUS MONTEZ CE VENTILATEUR LE
PROFILÉ DE SOUTIEN DOIT POUVOIR SUPPORTER JUSQU’À
22,7 KG.
ATTENTION : Si un avant-trou est utilisé avec le crochet fileté
pour bois, il ne faut pas le percer plus gros que le diamètre
minimum du filetage du crochet. Ne pas mettre de produit
lubrifiant sur le crochet en J. Au moins 3,8 cm du filetage de
vis doit être inséré dans la solive en bois du plafond. Quand le
crochet à boulon fileté est utilisé, veillez à bien le serrer avec
rondelle de blocage et écrou fournis. Attachez le crochet selon
les instructions et suspendez le ventilateur.
5. Ce ventilateur est équipé d’un câble de soutien de secours
nécessaire. Il peut être fixé à la structure de poutre et accroché
solidement d’une façon telle qu’il puisse supporter le poids du
ventilateur dans l’éventualité où le crochet de fixation ou une
autre partie casse. Après avoir enroulé le câble autour d’une par-
tie de structure pouvant supporter 137 kg, fixez ce câble avec les
serre-câbles fournis comme illustré en Figure 5 (REMARQUE :
Tout matériel additionnel nécessaire pour des installations spéci-
fiques peut être acheté chez votre distributeur local).
(REMARQUE : Tout matériel additionnel nécessaire pour des
installations spécifiques peut être acheté chez votre distributeur
local).
CONSEIL : Laisser environ 7,5 cm (mais pas plus de 12,7 cm)
sur ce câble de sécurité pour permettre un possible mouve-
ment du ventilateur. Ne pas dépasser ce total de 12,7 cm de
mou.
IMPORTANTE PRÉCAUTION : Le câble de sécurité ne doit pas
être placé entre le cylindre en caoutchouc et le crochet, mais
plutôt comme illustré en Figure 4.
2
Montage
Ce ventilateur comporte un câble de sécurité pour un soutien de
secours qui répond aux exigences en vigueur de la CSA
(Association canadienne de normalisation) et à toutes les régle-
mentations de sécurité proposées par ailleurs pour les équipements
de brassage d’air suspendus. Pour assurer un montage correct de
cet important dispositif de sécurité, veuillez lire attentivement ces
instructions et les appliquer scrupuleusement
(référez-vous à la
Figure 2).
1. Soulevez avec précautions le moteur avec l’ensemble de tige
fixé pour le sortir de son emballage polystyrène de protection, et
placez-le sur une surface de travail plane. Ce ventilateur est livré
précâblé et préassemblé, sauf pour les pales.
2. Si une inspection est désirée, faites glisser le chapeau inférieur
(C) et le joint de tige en néoprène (B) doucement en remontant
la tige de suspension (A). Pour replacer le chapeau inférieur (C)
dans le couvercle inférieur (D) forcez doucement le rebord de la
monture dans l’ouverture moulée et poussez en enfonçant de
12,7 mm jusqu’à ce qu’une bonne fixation soit réalisée.
3. Fixez les trois lames, leur côté incurvé en dessous vers le
moteur, avec la cale d’isolation montée entre pale et ventilateur.
Assurez-vous que le support de pale est à plat contre la plate-
forme de moteur quand vous serrez les écrous de pales pour
une bonne fixation.
CONSEIL : Le câble de sécurité doit être fixé sur un côté de la
manille avec de la bande adhésive d’électricien pour l’empêcher de
reposer sur le dessus du moteur durant le fonctionnement.
ATTENTION : Assurez-vous que les pales sont bien fixées
comme illustré

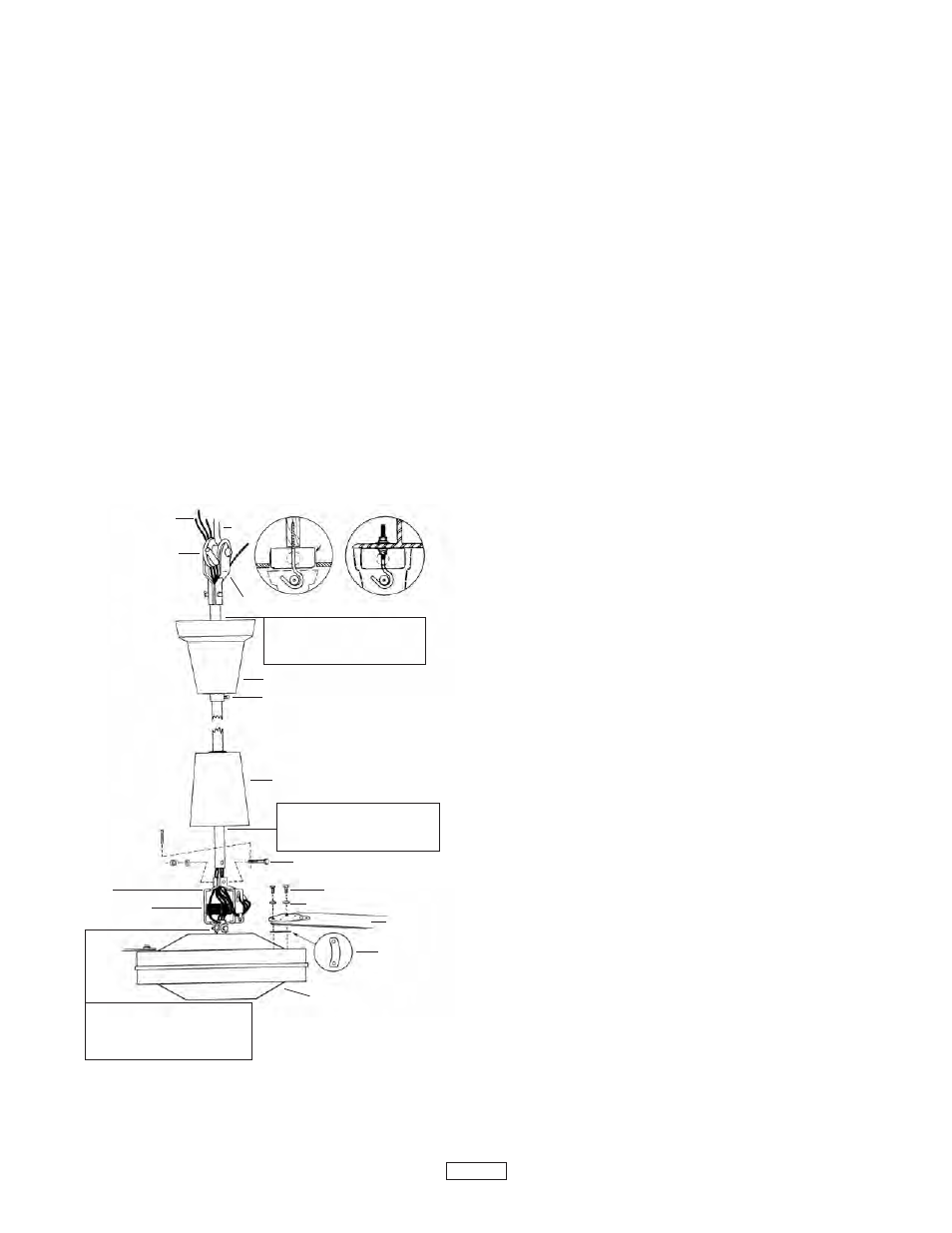

Figure 2 - Montage
SOLIVE BOIS PROFILÉ MÉTALLIQUE
STYLES
CROCHET
FILS
CYLINDRE
CAOUTCHOUC
(D) ENSEMBLE DE MANILLE SUPÉRIEURE
ATTENTION : Laissez un espace-
ment de 6,35 mm entre le chapeau
supérieur et le plafond.
(F) VIS DE RÉGLAGE
(B) CHAPEAU DE COUVERTURE SUPÉRIEUR
TIGE DE SUSPENSION
(C) CHAPEAU DE COUVERTURE INFÉRIEUR
ATTENTION : Laissez un espacement
de 6,35 mm entre le chapeau
inférieur et le carter de moteur.
(E) JEU DE BOULON DE MONTAGE
BOULON 6 PANS
CALE PLASTIQUE
CARTER DE MOTEUR
RONDELLE DE BLOCAGE
PALE
ATTENTION : Ne réglez jamais
le boulon d’axe inférieur qui a été
fixé avec précision durant la
fabrication de ce ventilateur.
MANILLE
ACIER
CONDENSATEUR
ENSEMBLE DE
MANILLE DE
MOTEUR
GOUPILLE
FENDUE
