Procedure – Dell Alienware M17x R4 (Early 2012) User Manual
Page 30
30
| Removing
the
Processor
Heat-Sink
Fan
Procedure
1
Disconnect the processor heat-sink fan cable from the connector on the system
board.
2
Loosen the captive screws that secure the processor heat-sink fan to the chassis.
3
Lift the processor heat-sink fan along with the cable away from the chassis.

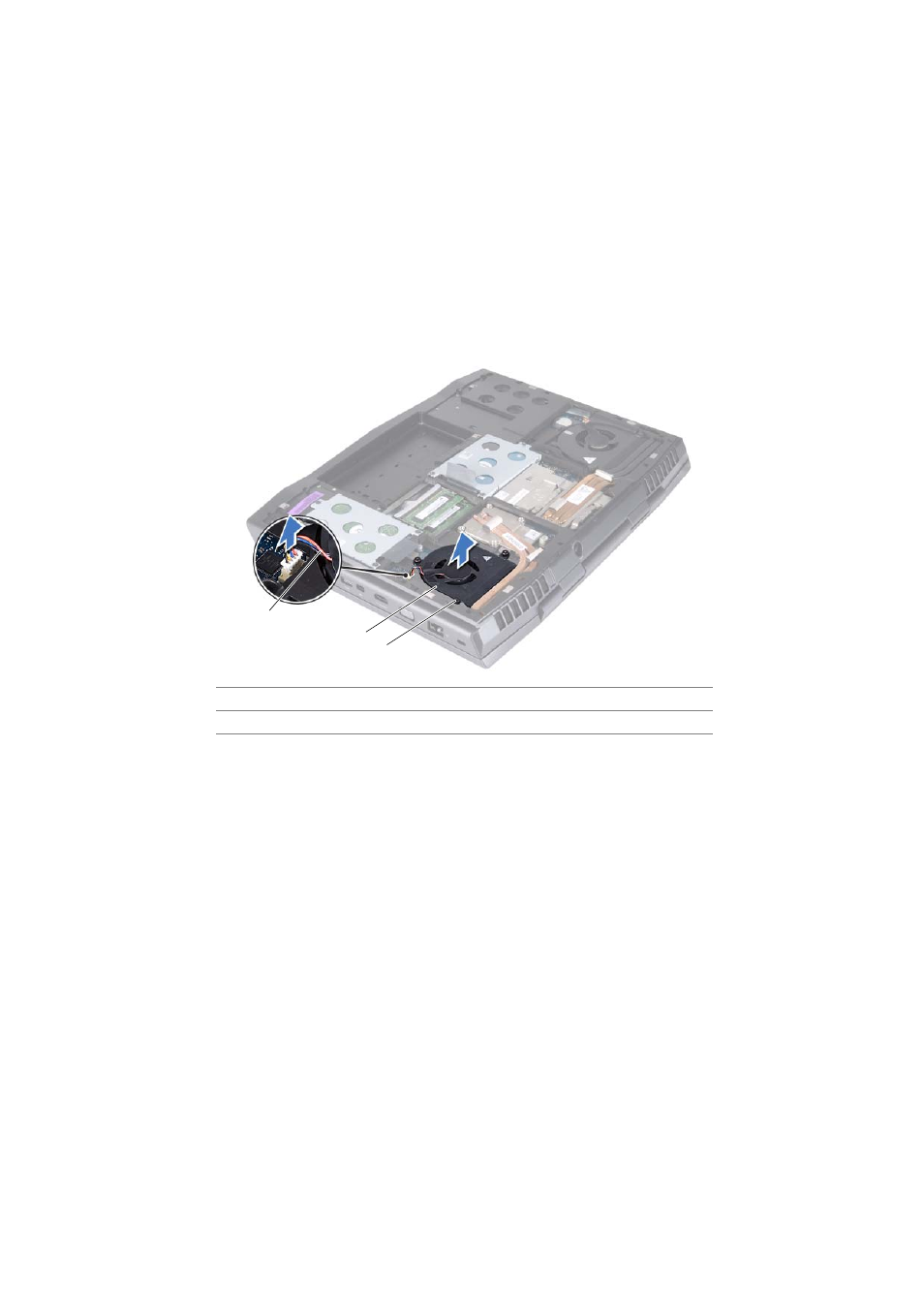

1
processor heat-sink fan cable
2
processor heat-sink fan
3
captive screws (3)
1
2
3
