Procedure – Dell Inspiron 15R (5537, Mid 2013) User Manual
Page 42
42
| Removing
the
Heat-Sink
Procedure
1
Turn the system board over and place the system board on a flat surface.
2
In sequential order (indicated on the heat-sink), remove the screws that secure the
heat-sink to the system board.
3
Lift the heat-sink off the system board.

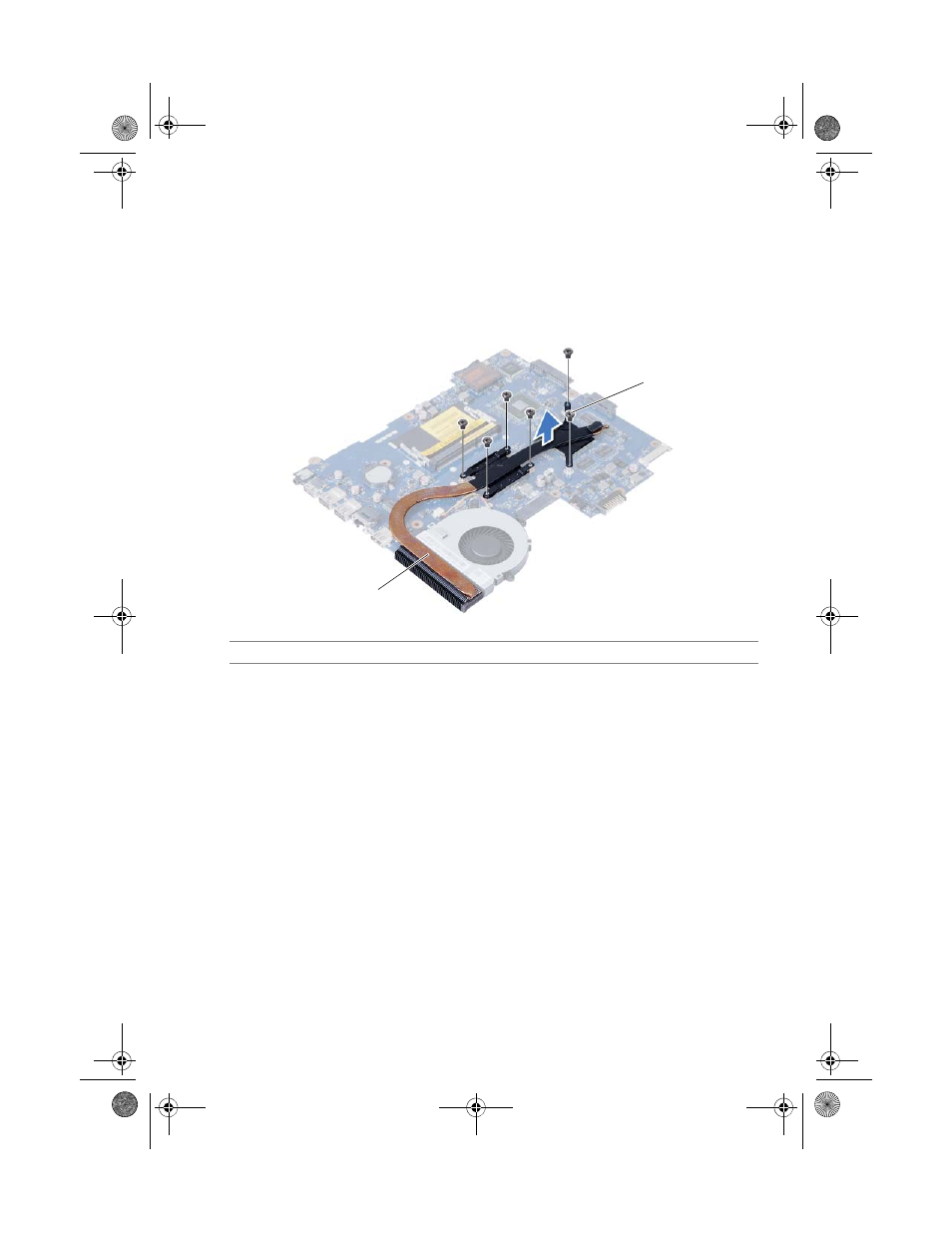

1
screw (6)
2
fan
1
2
OM_Book.book Page 42 Thursday, May 9, 2013 1:34 PM
