Dell Inspiron M421R (Late 2012) User Manual
Page 82
81
| Removing
the
Display
Panel
2

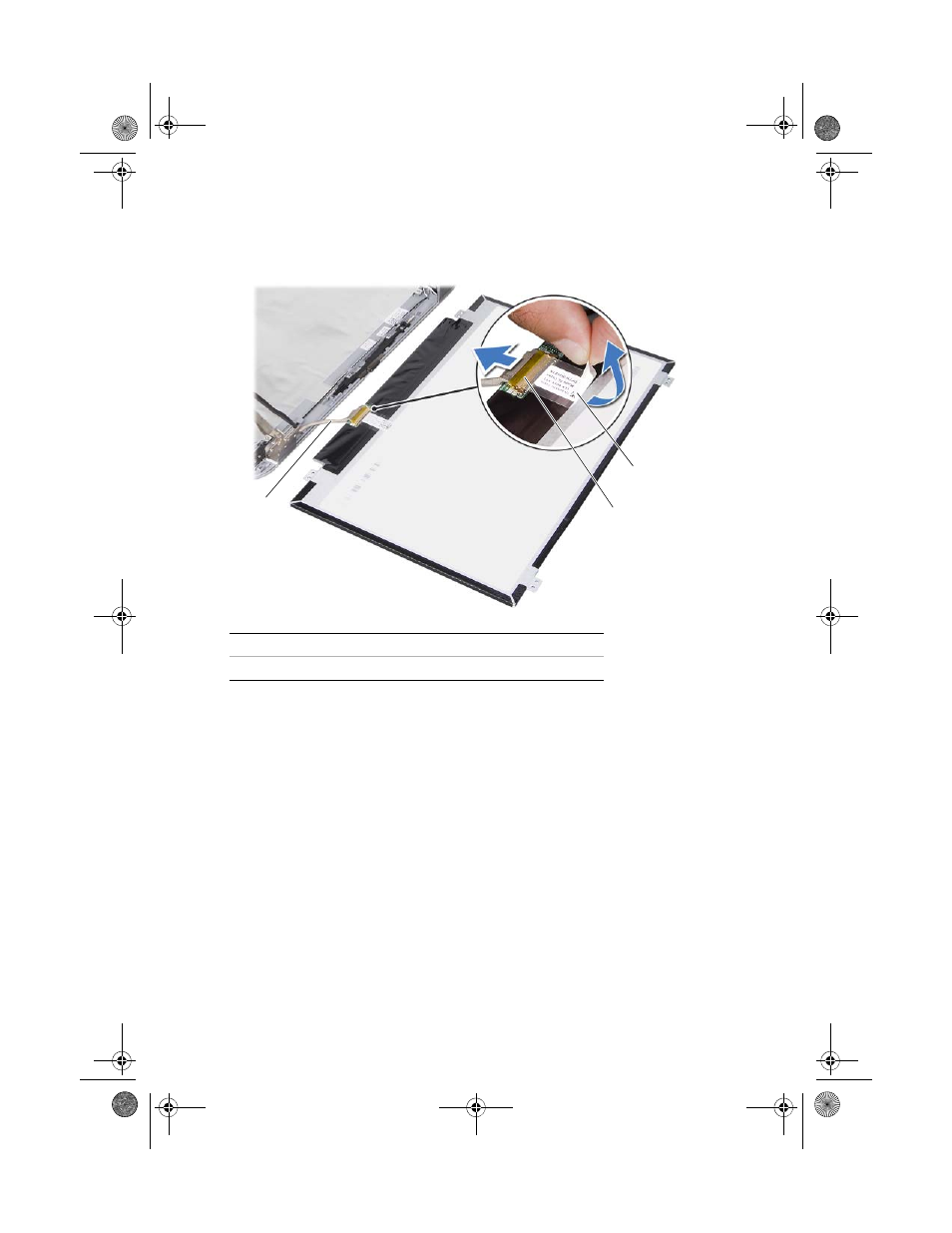

Carefully lift the display panel and turn it over.
3
Peel and lift the tape that secures the display cable to the display-board connector
and then disconnect the display cable.
4
Lift the display panel away from the display cover.
1 display cable
2 display-board connector
3 tape
3
1
2
book.book Page 81 Friday, September 7, 2012 10:23 AM
