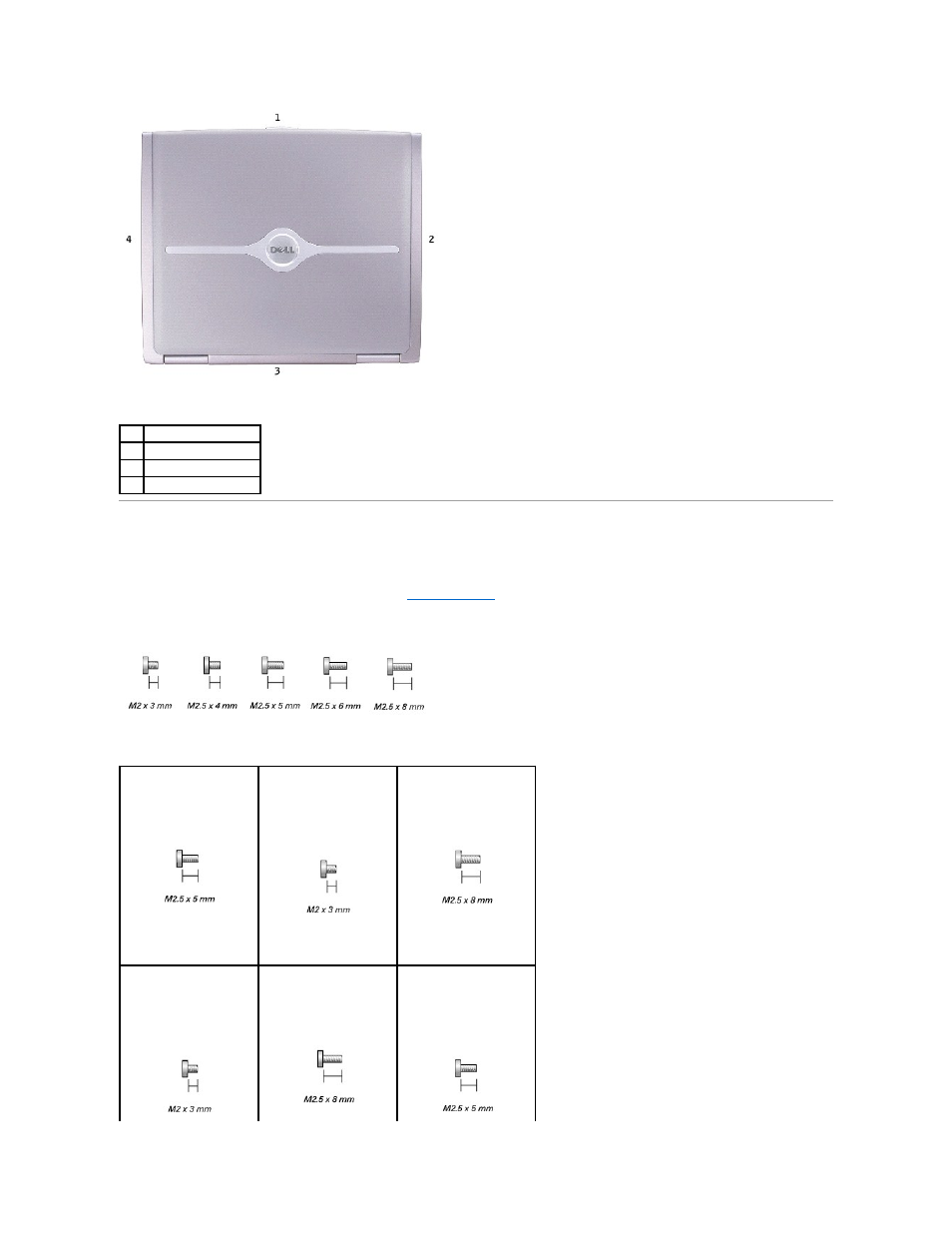

Screw Identification
When you are removing and replacing components, photocopy "
" as a tool to lay out and keep track of the screws. The placemat provides
the number of screws and their sizes.
1
front
2
right
3
back
4
left
Hard Drive Door:
(2 each)
Modem to
System Board:
(2 each)
Optical Drive:
(1 each)
Keyboard
to Computer Base:
(4 each)
EMI Shield:
(1 each)
Display Assembly
to Back Panel:
(2 each)
