Dell Inspiron 15R (5521, Late 2012) User Manual
Page 33
Removing
the
Palm-Rest |
33
5

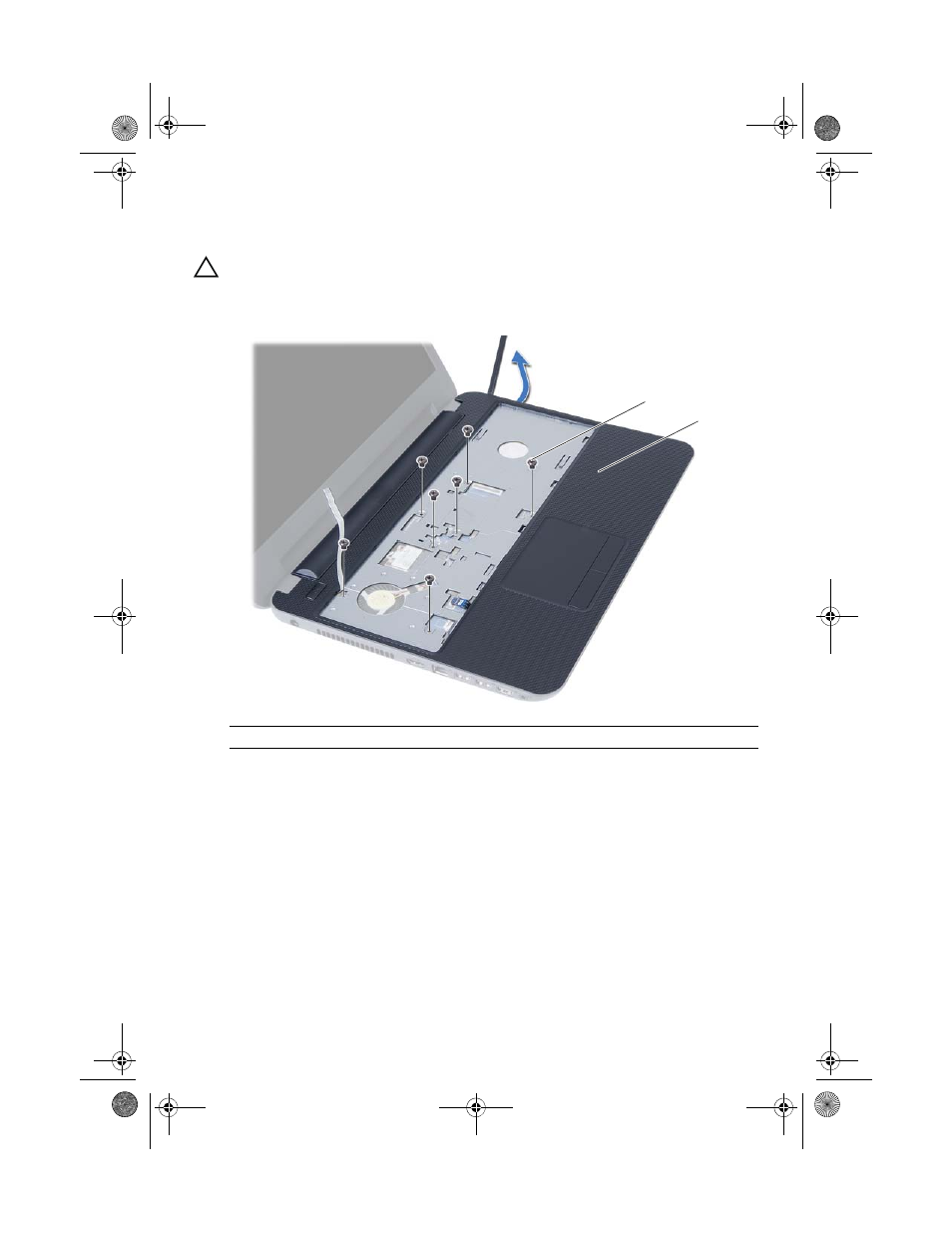

Remove the screws that secure the palm-rest to the system board.
6
Using a plastic scribe gently lift and release the tabs on palm-rest from the slots on
the computer base.
CAUTION: Carefully separate the palm-rest assembly from the display assembly
to avoid damage to the display assembly.
7
Lift the palm-rest off the computer base.
1
screws (7)
2
palm-rest
1
2
OM_Book.book Page 33 Tuesday, November 20, 2012 12:43 PM
