Dell Inspiron 15R (5521, Late 2012) User Manual
Page 20
20
| Removing
the
Optical-Drive
Assembly
3

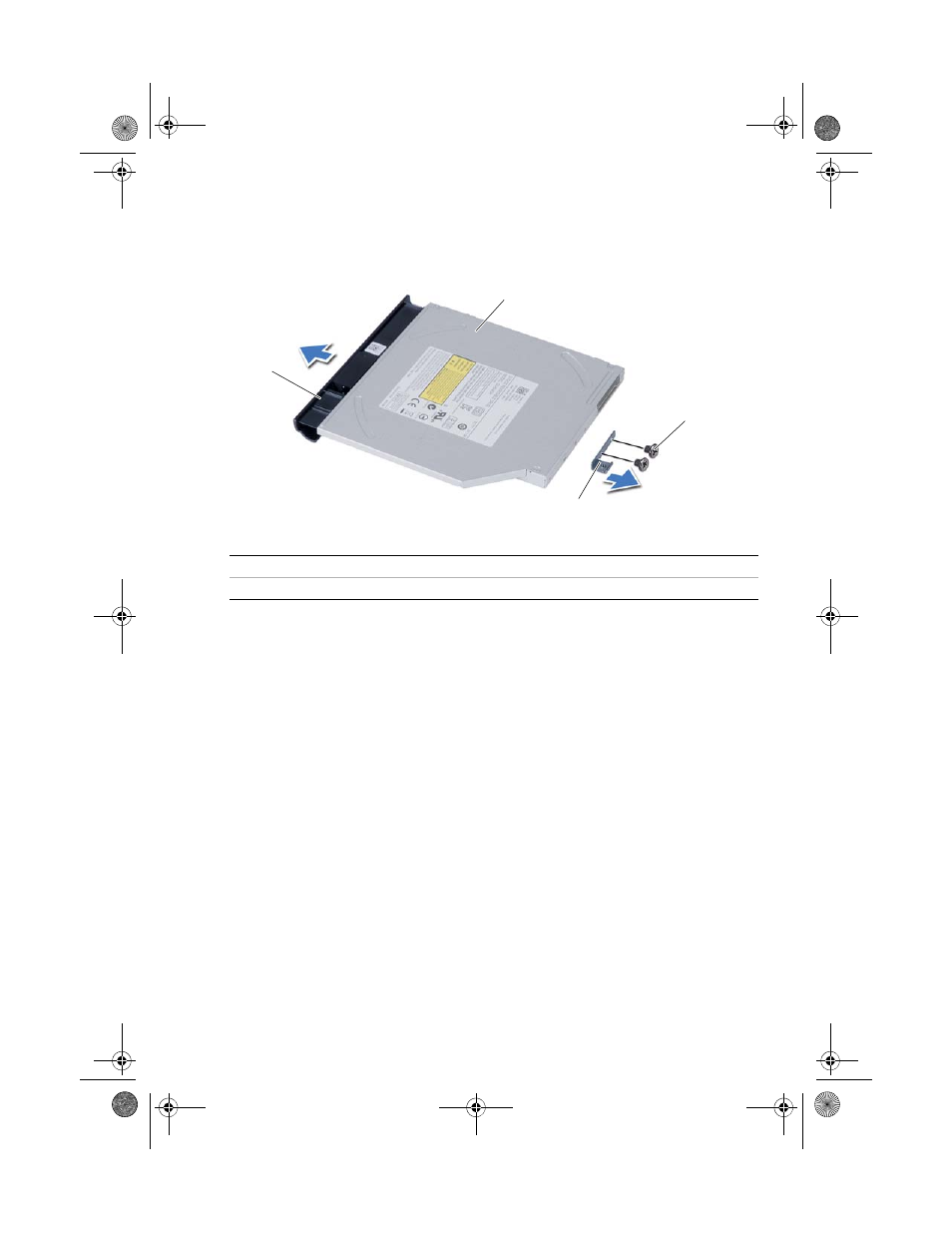

Remove the screws that secure the optical-drive bracket to
the optical-drive assembly.
4
Remove the optical-drive bracket from the optical-drive assembly.
5
Carefully pry the optical-drive bezel and remove it from the optical-drive assembly.
1
optical-drive bezel
2
optical drive
3
screws (2)
4
optical-drive bracket
3
1
2
4
OM_Book.book Page 20 Tuesday, November 20, 2012 12:43 PM
