Rövid referencia útmutató

135

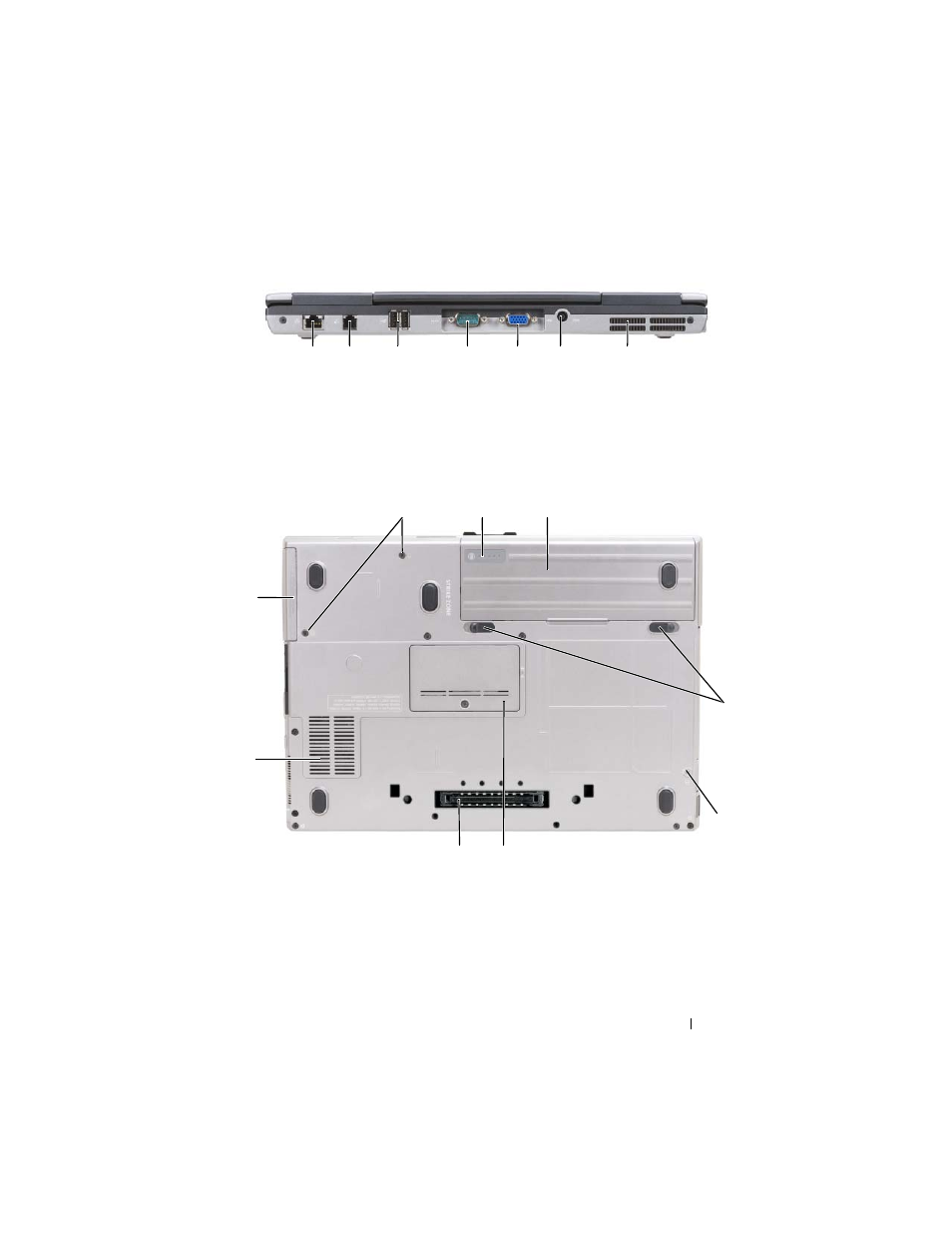

Hátulnézet

Alulnézet

1 hálózati csatlakozó

(RJ-45)

2 modemcsatlakozó

(RJ-11)

3 USB csatlakozók

(2 db)

4 soros

csatlakozó

5 monitorcsatlakozó

6 a hálózati adapter

csatlakozója

7 szellőzőnyílások

1 akkumulátor töltöttség

mérő/kondíció mérő

2 akkumulátor

3 akkumulátor-rekesz

kioldó gombok (2 db)

4 eszközrögzítő csavar

(ha van)

5 a memóriamodul fedele

6 dokkolócsatlakozó

7 szellőzőnyílások

8 merevlemez

9 merevlemez rögzítő

csavarok (2 db)

1

2

6

3

4

7

5

7

6

1

5

2

8

3

4

9
