Guía de referencia rápida 81

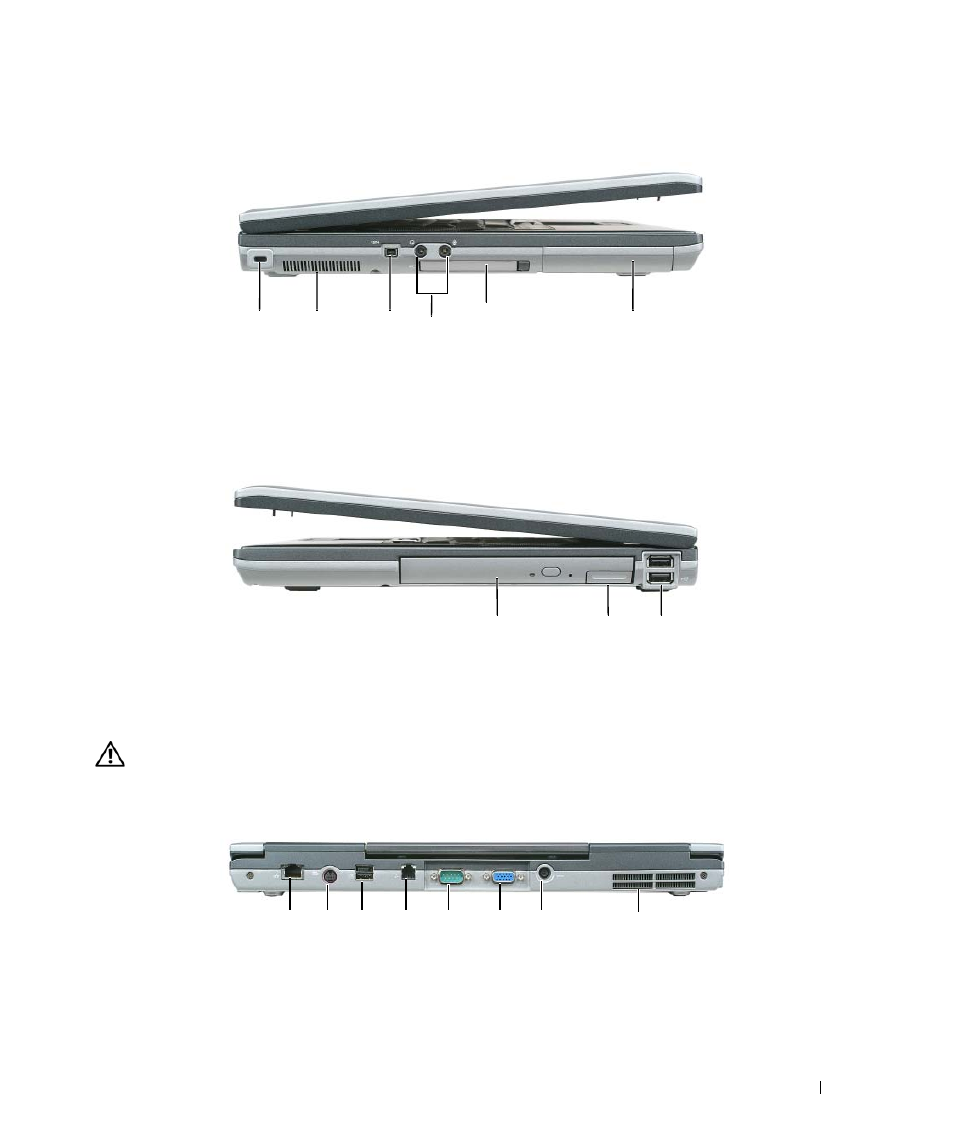

Vista lateral izquierda
Vista lateral derecha
Vista posterior
PRECAUCIÓN: No introduzca objetos ni permita que el polvo se acumule en las rejillas de ventilación ni las
bloquee. No almacene el equipo en un entorno -con poca ventilación, como un maletín cerrado, mientras esté en
funcionamiento. La circulación restringida de aire podría dañar el equipo o provocar un incendio.
1 Ranura para cable de
seguridad 2 Rejilla de ventilación 3 Conector IEEE 1394
4 Conectores de audio (2) 5 Ranura de PC Card 6 Unidad de disco duro
1 Compartimento de medios 2 Pasador de liberación del
dispositivo 3 Conectores USB (2)
1 Conector de red (RJ-45) 2 Conector para S-vídeo y salida
de TV 3 Conectores USB (2)
4 Conector del módem (RJ-11) 5 Conector serie 6 Conector VGA
7 Conector del adaptador de CA 8 Rejillas de ventilación
4 3
5
1 6 2
1 2 3
8 1 2 3 4 5 6 7
