Guia de Referência Rápida 57

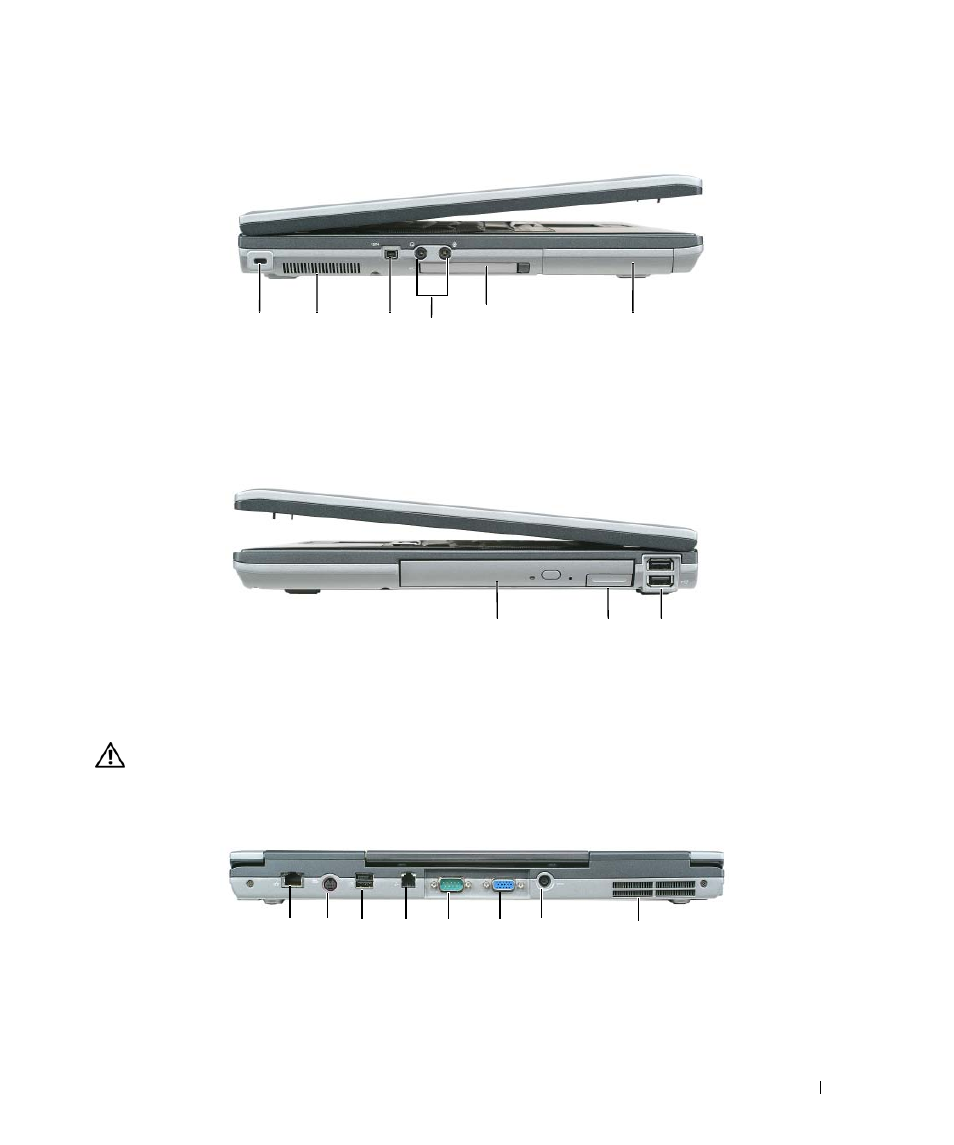

Vista esquerda
Vista direita
Vista traseira
ADVERTÊNCIA: Não bloqueie, não introduza objetos e nem permita o acúmulo de poeira nas aberturas de ventilação.
Não coloque o computador ligado em ambientes com pouca ventilação (como pastas fechadas). O bloqueio do
fluxo de ar pode danificar o computador ou causar incêndio.
1 encaixe do cabo de segurança 2 abertura de ventilação 3 conector IEEE 1394
4 conectores de áudio (2) 5 slot da placa de PC 6 disco rígido
1 compartimento de mídias 2 trava de liberação do dispositivo 3 conectores USB (2)
1 conector de rede (RJ-45) 2 conector de saída de TV S-vídeo 3 conectores USB (2)
4 conector de modem (RJ-11) 5 conector serial 6 conector VGA
7 conector do adaptador CA 8 aberturas de ventilação
4 3
5
1 6 2
1 2 3
8 1 2 3 4 5 6 7
