Dell Latitude 110L User Manual
Page 34

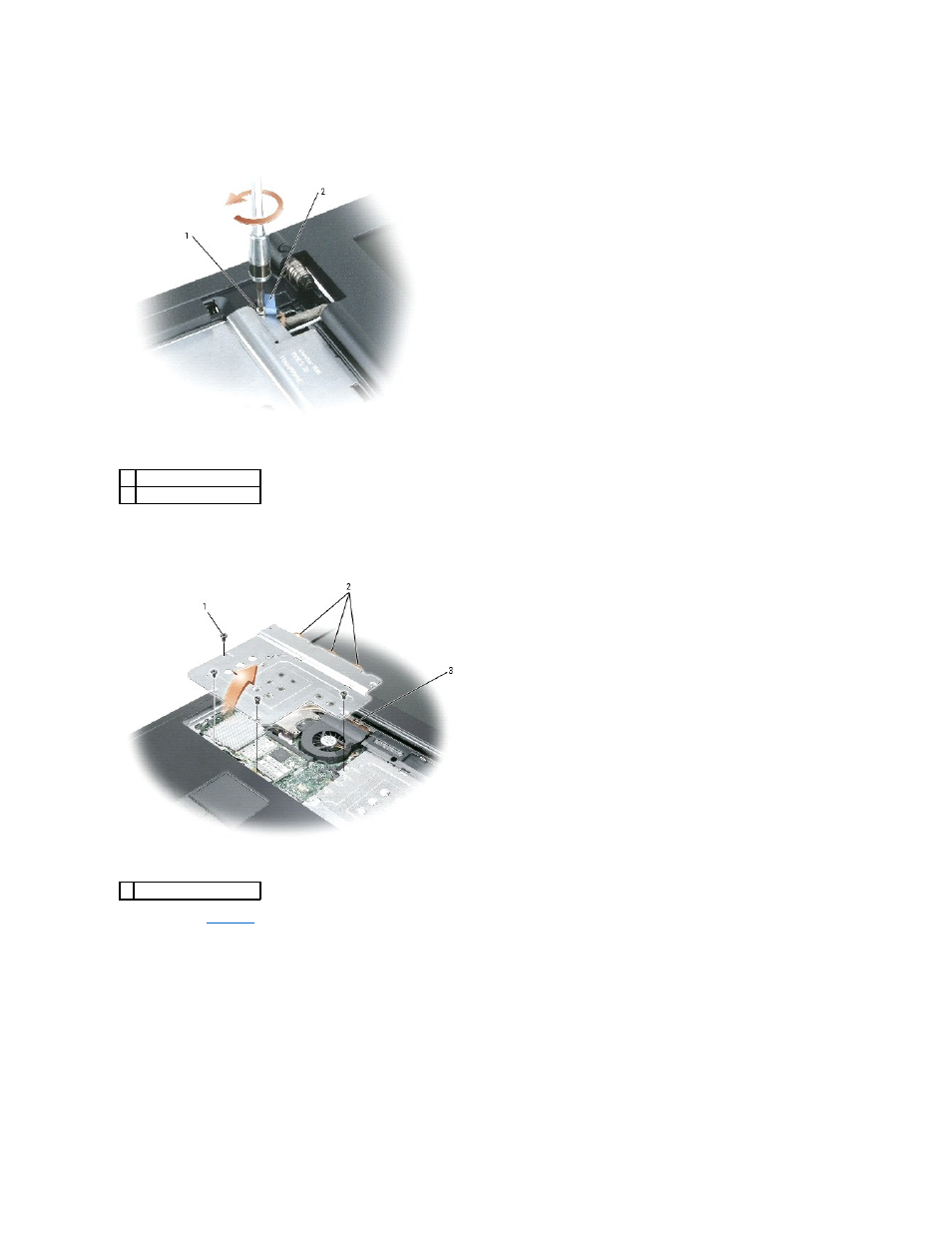

3.
Disconnect the display ground wire from the EMI shield by unscrewing the captive screw.
4.
Remove the four M2.5 x 5-mm screws (labeled "M2.5x5") that secure the EMI shield to the system board, and pull the EMI shield out of the computer
base.
5.
Remove the
.
6.
Loosen in consecutive order the four captive screws, labeled "1" through "4," that secure the microprocessor thermal-cooling assembly to the system
board.
1 captive screw
2 display ground wire
1 M2.5 x 5-mm screws (4)
