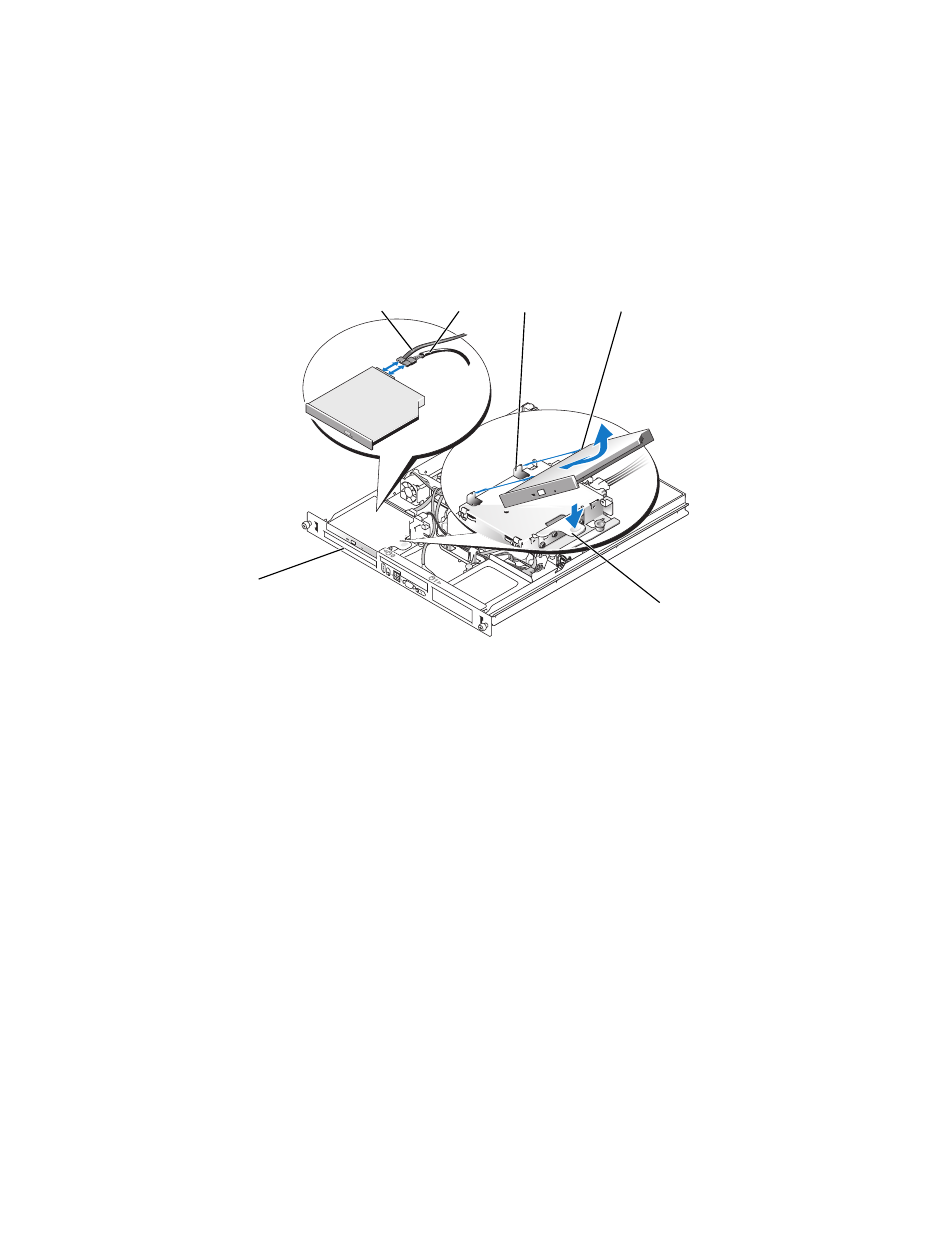

Ilustración 1.

Extracción e instalación de la unidad óptica SATA opcional

1

Cable de datos SATA

2

Cable de alimentación
SATA

3

Patas de retención (4)

4

Orificios de montaje (4) 5

Palanca de liberación
del soporte

6

Unidad de disco duro 0

5

2

1

3

6

4
