Guida di consultazione rapida

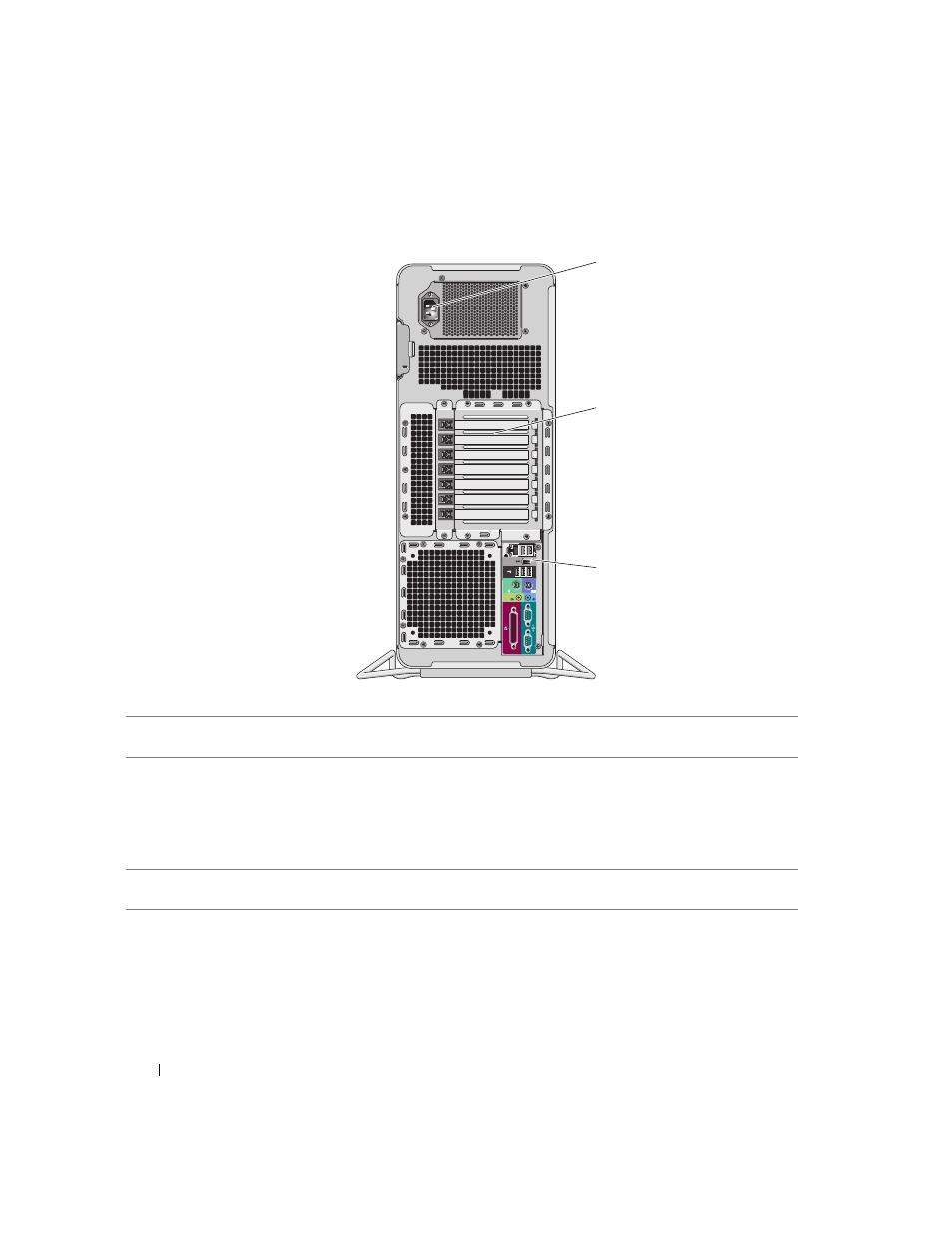

Retro del computer
1
2
3
1 Connettore di
alimentazione Inserire il cavo di alimentazione. L'aspetto del connettore può essere diverso
da quello illustrato.
2 Slot per schede Ogni slot consente di accedere ai connettori delle schede PCI, PCI-X e PCI
Express installate.
NOTA:
i cinque connettori centrali supportano schede a tutta lunghezza: una scheda
PCI, una PCI Express x16, una PCI Express x8 (cablata come x4) e due PCI-X. Il
connettore superiore e quello inferiore supportano due schede a metà altezza
PCI Express x8 (cablate come x4).
3 Connettori del pannello
posteriore Collegare le periferiche seriali, USB e così via ai connettori appropriati
(vedere “Connettori del pannello posteriore” a pagina 159).
