Συνοπτικός οδηγός 313

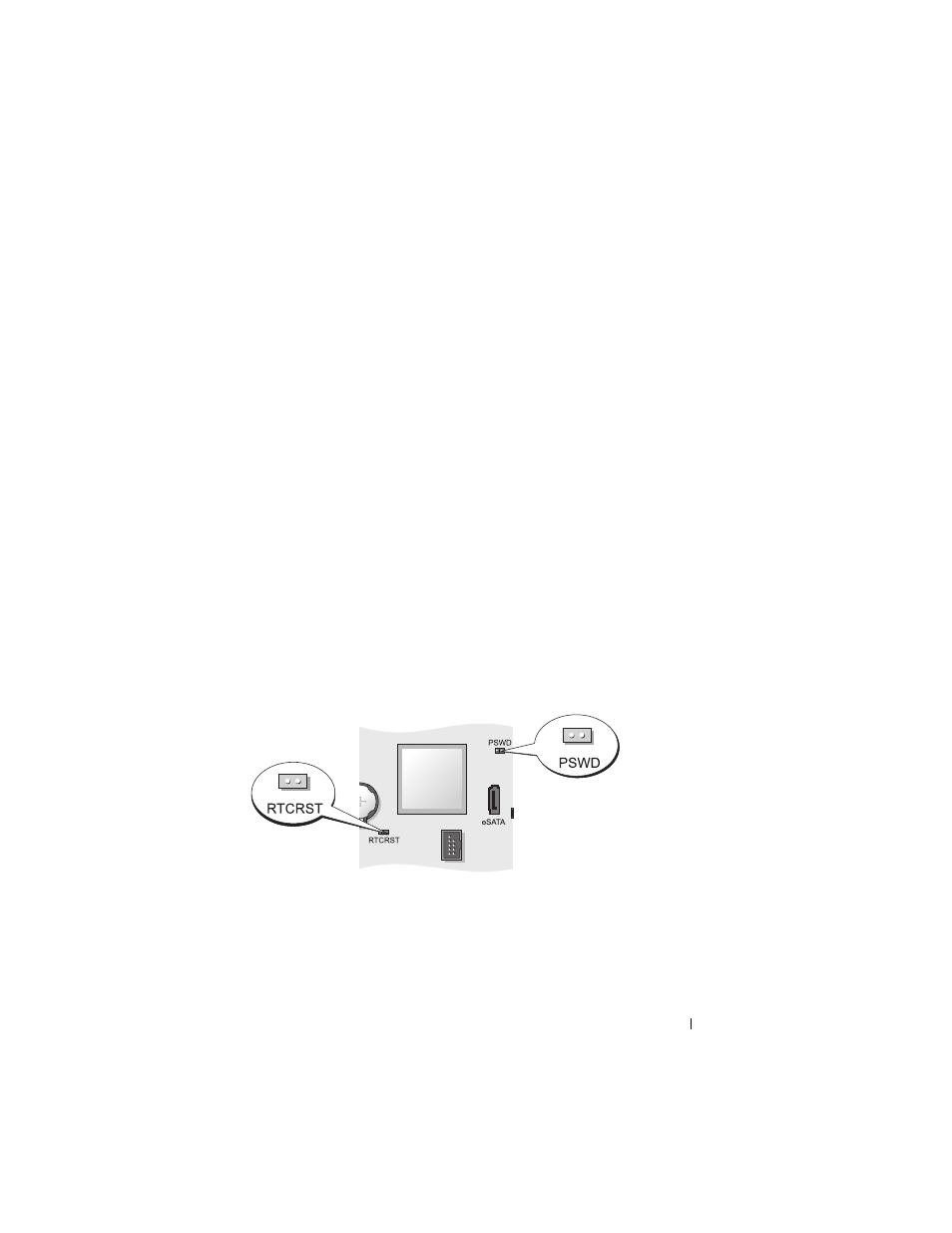

Ρυθµίσεις βραχυκυκλωτήρα
1 θύρα εσωτερικού ηχείου
(INT_SPKR) 12 βραχυκυκλωτήρας επανεκκίνησης
RTC (RTCRST)
2 θύρα επεξεργαστή (CPU) 13 θύρα διακόπτη παραβίασης
(INTRUDER)
3 θύρα ισχύος επεξεργαστή
(12VPOWER) 14 υποδοχή µπαταρίας (BATTERY)
4 θύρες µονάδας µνήµης (DIMM_1,
DIMM_2, DIMM_3, DIMM_4) 15 θύρα PCI Express x16 (SLOT1)
5 βραχυκυκλωτήρας κωδικού
πρόσβασης (PSWD)
16 θύρα PCI (SLOT2)
6 θύρες SATA (SATA0, SATA1) 17 σειριακή θύρα (SERIAL2)
7 θύρα µπροστινού µέρους
(FRONTPANEL) 18 ηχείο κάρτας συστήµατος (BEEP)
8 θύρα τροφοδοσίας (POWER) 19 LED βοηθητικής τροφοδοσίας
(AUX_LED)
9 θύρα ανεµιστήρα (FAN_HDD) 20 θύρα µονάδας δισκέτας (DSKT)
10 θύρα eSATA (eSATA) 21 υποδοχή ανεµιστήρα FAN_CPU)
11 εσωτερική θύρα USB (INT_USB)
