Stručná referenční příručka
Nastavení propojek
1 vnitřní reproduktor (INT_SPKR) 12 konektor spínače proti neoprávněnému
přístupu (INTRUDER)
2 konektor procesoru (CPU) 13 zásuvka baterie (BATTERY)
3 konektor napájení procesoru
(12VPOWER) 14 konektor PCI Express x16 (SLOT1)
4 konektory pamět’ových modulů
(DIMM_1, DIMM_2, DIMM_3, DIMM_4) 15 konektor PCI (SLOT2)
5 propojka hesla (PSWD) 16 konektor PCI (SLOT3)
6 konektory SATA (SATA0, SATA1,
SATA2) 17 konektor riser (používá port PCI-
E/SLOT1 a port PCI/SLOT2)
7 konektor na předním panelu
(FRONTPANEL) 18 sériový konektor (SERIAL2)
8 konektor napájení (POWER) 19 reproduktor integrovaný na systémové
desce (BEEP)
9 externí konektor SATA (eSATA) 20 kontrolka pomocného napájení
(AUX_LED)
10 interní USB (INT_USB) 21 konektor pro disketovou jednotku (DSKT)
11 resetovaní propojka RTC (RTCRST) 22 konektor ventilátoru (FAN_CPU)

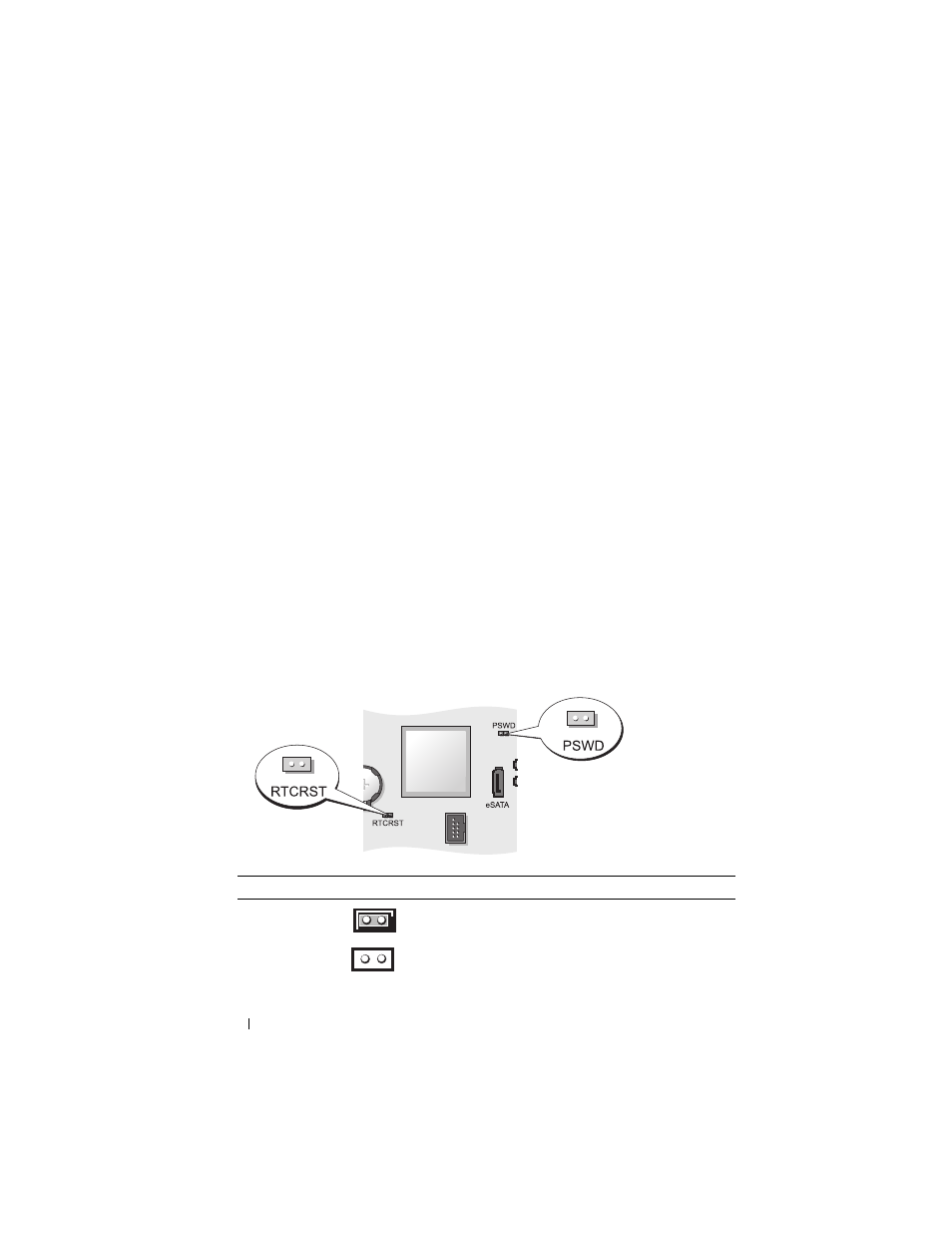

Propojka Nastavení Popis
PSWD Funkce hesel jsou povoleny (výchozí
nastavení).
Hesla nejsou povolena.
