GPGPU 适配器电缆安装指导方针
本说明文件包含有关装配 GPGPU 适配器电缆的信息。如果您的系统未预安
装 GPGPU 适配器电缆，请遵循本说明文件中提供的步骤操作。
注： 有关安装和卸除 GPGPU 卡的操作说明，请参阅位于 dell.com\support\manuals
上的系统用户手册。
1 将 GPGPU 适配器电缆的 8 针连接器端连接至系统电源电缆。
2 将 GPGPU 适配器电缆的 6 针连接器端连接至 GPGPU。
注： 为了防止在安装 GPGPU 卡时电缆被挤压或卷曲，请将电缆通过紧邻 GPGPU
卡的机箱内侧支架正确布线。
____________________
© 2013 Dell Inc. 中国印制。 用再生纸印制。
本文中使用的商标：Dell™ 和 DELL 徽标是 Dell Inc. 的商标。
2013 - 03

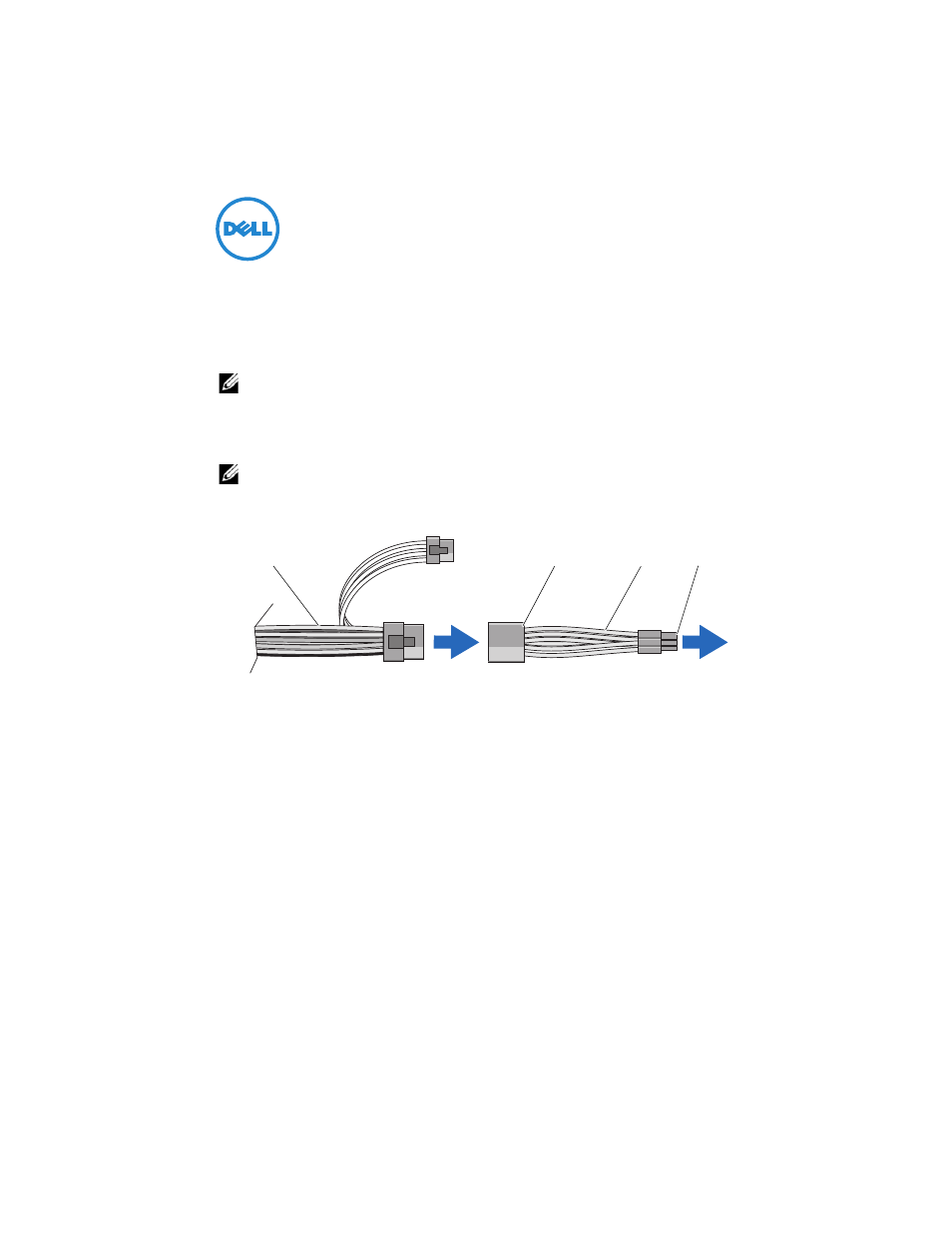

1 系统电源电缆 2 8 针连接器 （GPGPU 适配器电缆）
3 GPGPU 适配器电缆 4 6 针连接器 （GPGPU 适配器电缆）
1 2 4 3
