86 ラック取り付けガイド

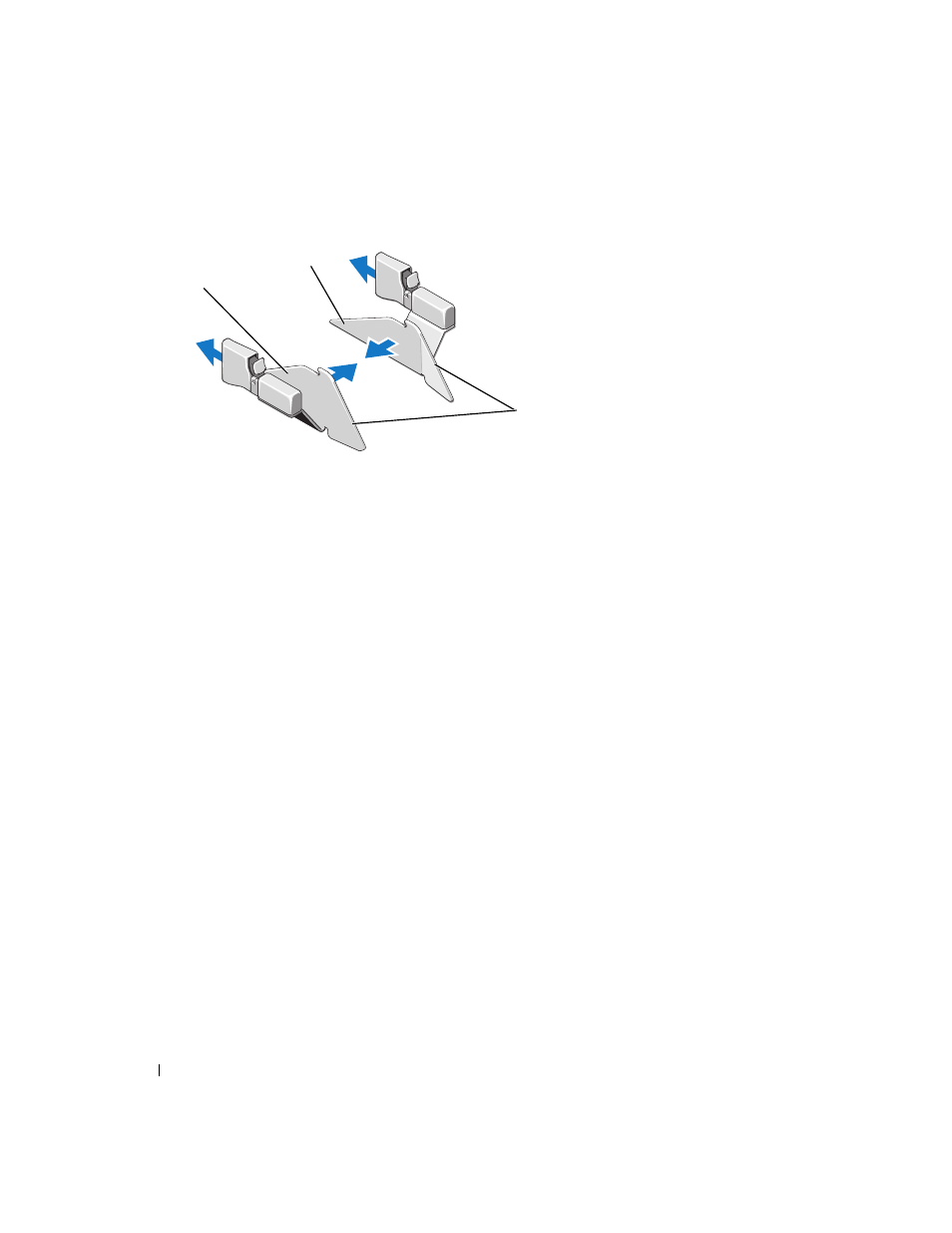

図 1-10 左 / 右ケーブルマネージメントアームランプアセンブリの向き
2
ラックの（ケーブルマネージメントアームを取り付けた箇所とは）反対側にあるランプアセン
ブリブラケットにランプアセンブリのラッチをはめ込みます（図 1-11 を参照）。
3
次の手順でケーブルマネージメントアームを所定の位置に挿入します。
a
ケーブルマネージメントアームの屈曲部にあるランプアセンブリワイヤフォームガイドの
位置を確認します。
b
ランプアセンブリワイヤフォームガイドを持ち上げ、ランプの上にスライドさせ、ランプ
アセンブリの取付留め具のところで止めます。
c
正しいランプアセンブリを選んでいれば、ラックにシステムを差し替える度に、ワイヤ
フォームガイドは毎回ランプアセンブリ上部の留め具に正しく固定されます。図 1-11 は、
ケーブルマネージメントアームを右側に取り付け、左のランプアセンブリを取り付けた状
態を示しています。
ケーブルマネージメントアームランプアセンブリを外すには、ランプアセンブリラッチのランプア
センブリリリースボタンを押し、ランプアセンブリをブラケットから引き抜きます
（図 1-11 を参照）。
1 左ケーブルマネージメント
アームランプアセンブリ
2 右ケーブルマネージメント
アームランプアセンブリ
3 金属製のランプ
1
2
3
