ラック取り付けガイド 83
4
セーフティキャッチが掛かって止まるところまで、システムをラックから引き出します。
5
各レールのフロントリリースラッチを引き上げてセーフティキャッチを解除し
（図 1-7 を参照）、システムを前に引き出します。
6
システムをラックから完全に引き出します。
ケーブルマネージメントアームの取り付け
メモ： ケーブルマネージメントアームは、ラックキャビネットの左右どちら側にでも取り付けることが
できます。
メモ： ケーブルマネージメントアームランプアセンブリは、ケーブルマネージメントアームとは反対側
に取り付けます。
1
ケーブルマネージメントアーム前端部のラッチをマウントレールの端のブラケットにはめ
込み、カチッと音がするまで押し込みます（図 1-8 を参照）。
2
ケーブルマネージメントアームのまだ取り付けていない一端のラッチをスライドアセンブリの
端のブラケットにはめ込み、カチッと音がするまで押し込みます（図 1-8 を参照）。
警告： システムケーブルの配線は、ケーブルマネージメントアームの両端を接続してから行ってくだ
さい。

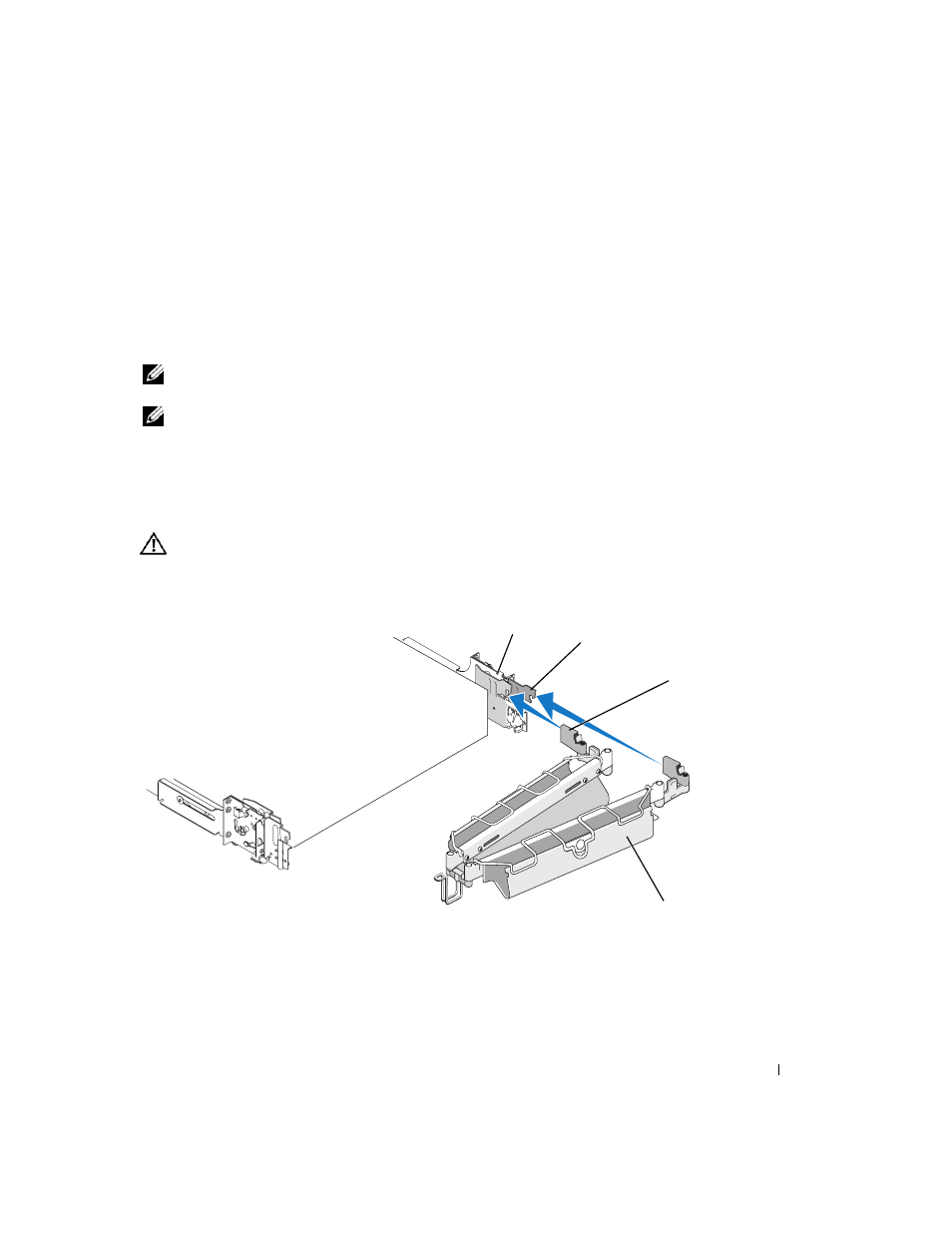

図 1-8 ケーブルマネージメントアームの取り付け
1 マウントレール（2） 2 ブラケット (2)
3 ラッチ（2） 4 ケーブルマネージメントアーム
システム背面
1
2
4
3
