信息更新 15
安装 PERC5i SAS RAID 控制器
可选 SAS RAID 控制器允许在您的系统中使用最多六个硬盘驱动器。使用 SAS RAID 控制器配置系
统时，请确保驱动器 0-3 的信号电缆连接至 SAS RAID 控制器上的 SAS_0 连接器，驱动器 4 和 5 的
电缆连接至 SAS_1 连接器 （请参阅图 1-2）。

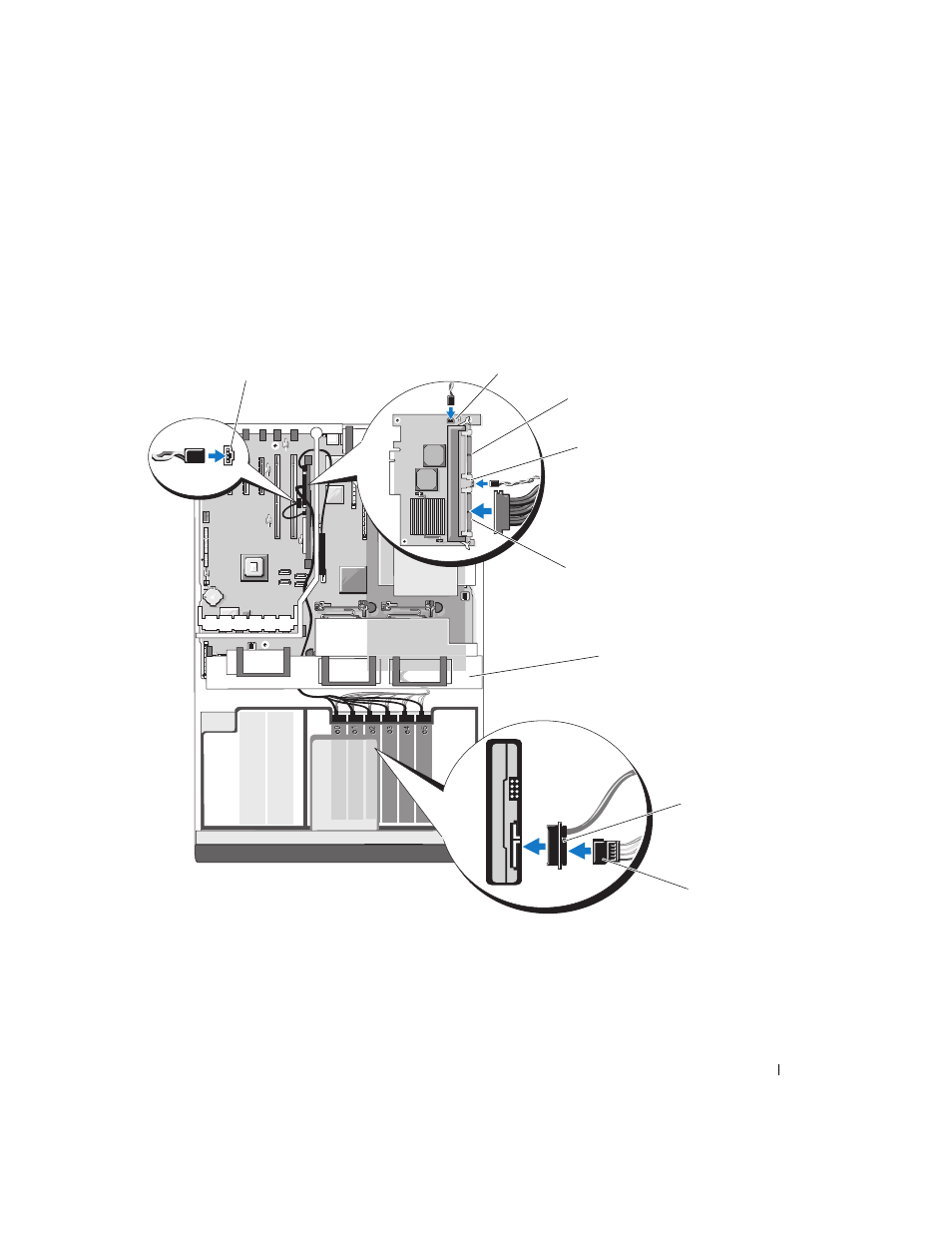

图 1-2. 包含六个硬盘驱动器的配置 （SAS RAID 控制器子卡）
1 硬盘驱动器活动系统板连接器
(HD_ACT_CARD)
2 SAS RAID 控制器子卡电池连
接器
3 SAS_1 连接器
4 硬盘驱动器 LED 活动电缆连接器 5 SAS_0 连接器 6 中心风扇固定框架
7 硬盘驱动器接口电缆连接器 8 硬盘驱动器电源连接器
6
2
7
8
3
4
1
5
