54
Guide d'installation
i Insérez l'axe dans le corps de la charnière.
j Insérez le clip de retenue en le faisant passer dans la charnière de façon
à le placer sous le ressort.
4 Installez le corps de la charnière inférieure du côté opposé.
a Retirez les boulons Allen qui fixent le corps de la charnière au châssis
de l'armoire et rangez-les en lieu sûr.
b Faites pivoter le corps de la charnière de 180 degrés pour que
les tourillons se trouvent du côté opposé (voir figure 1-8).
c Repérez les orifices situés en bas et à droite de l'armoire et fixez
le corps de la charnière à l'aide des boulons Allen.

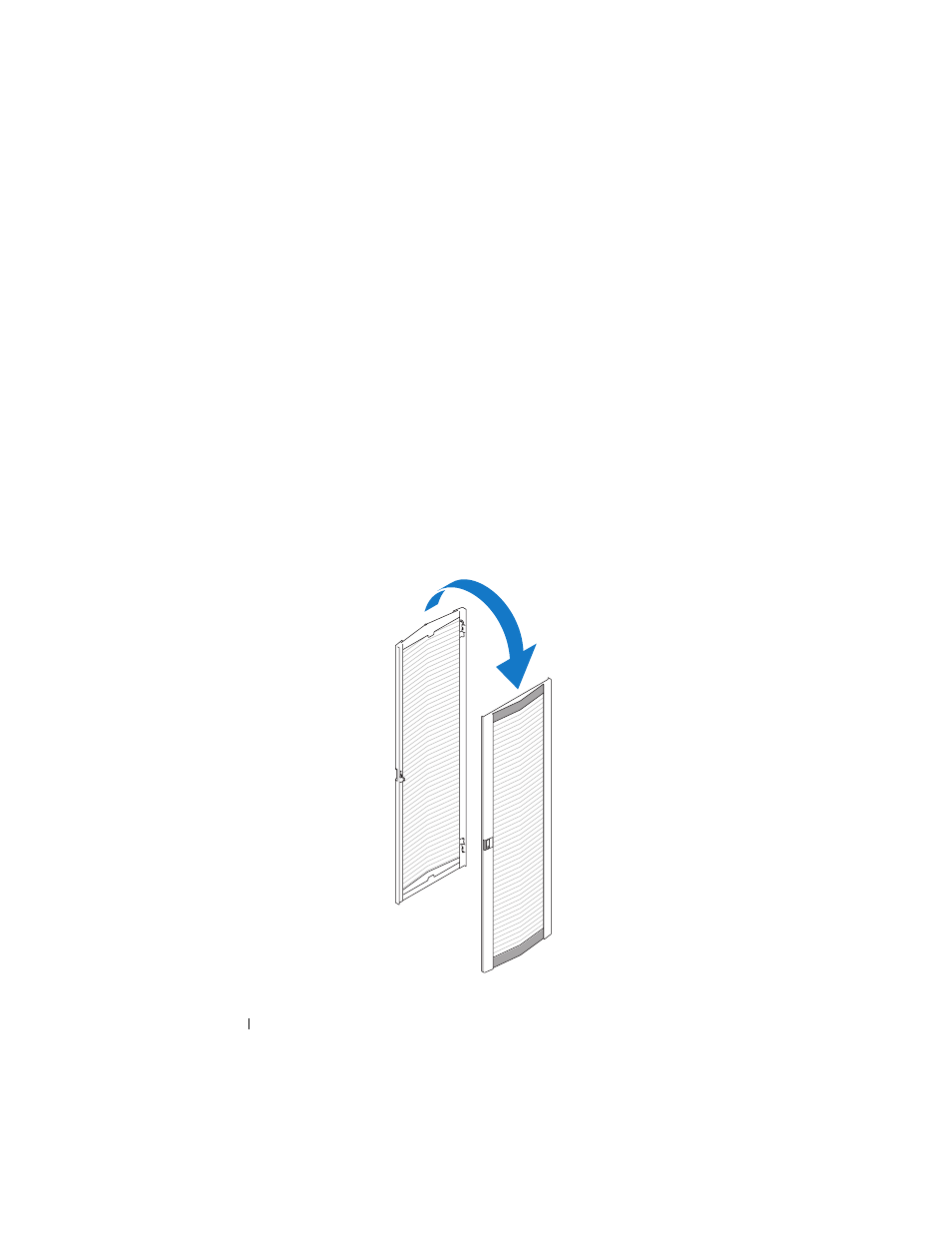

5 Faites pivoter la porte avant de 180 degrés pour amener les logements
d'axe sur le côté droit (voir figure 1-9).
Figure 1-9. Rotation de la porte avant
