Konfigurationsanleitung
167

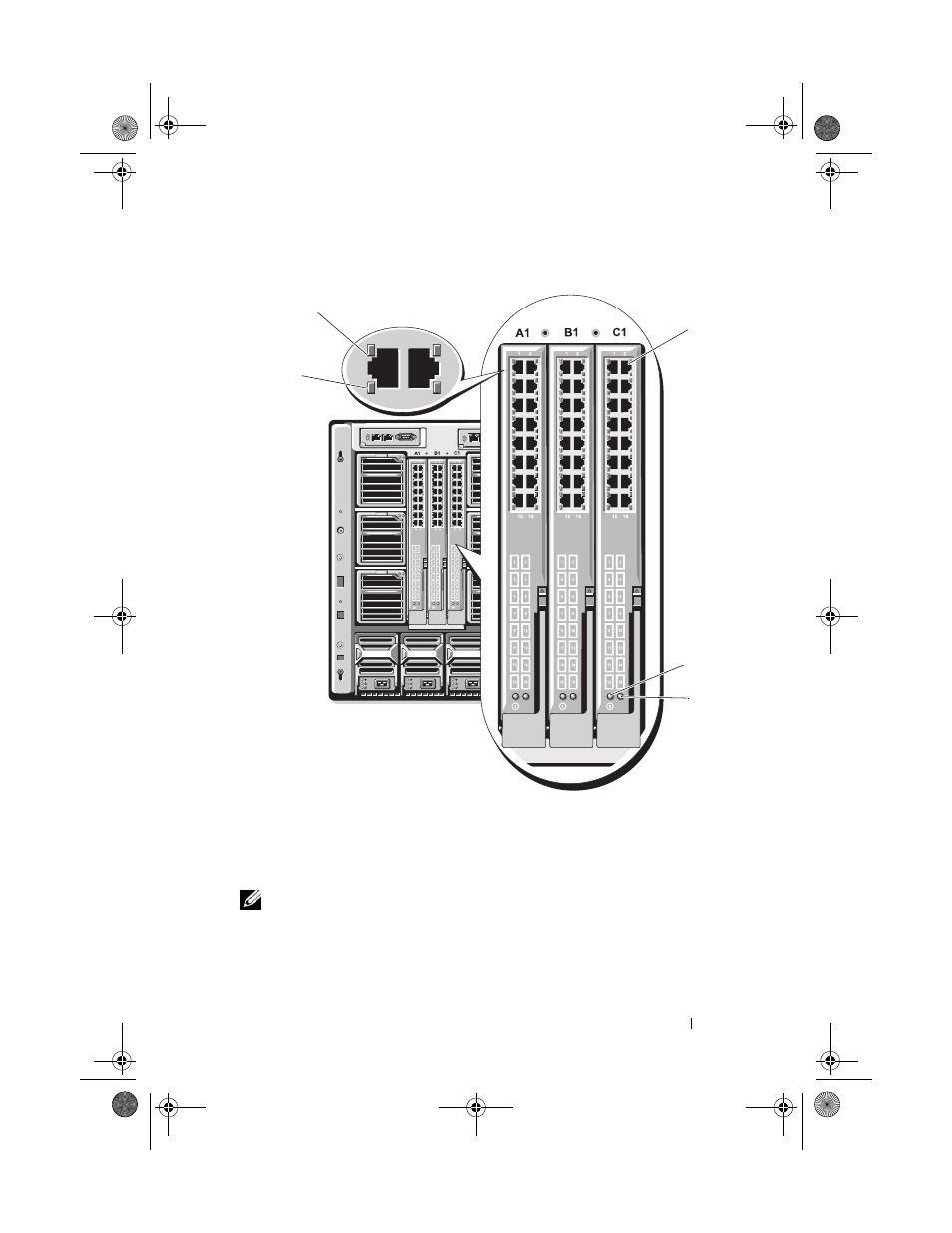

Abbildung 3-6. Funktionen des Ethernet-Passthrough-Moduls
ANMERKUNG:
Die Anschlüsse am Ethernet-Passthrough-Modul entsprechen
direkt den Nummern der Blade-Module. Zum Beispiel ist Blade 5 mit Port 5 des
Ethernet-Passthrough-Moduls verbunden. Der integrierte Netzwerkadapter 1
wird dem E/A-Schacht A1 zugeordnet. Der integrierte Netzwerkadapter 2 wird
dem E/A-Schacht A2 zugeordnet.
1 Aktivitätsanzeige (16) 2 Verbindungsanzeige (16)
3 RJ45-Ethernetanschluss (16) 4 Betriebsanzeige
5 Status-/Erkennungsanzeige
