50
Guide d'installation du rack
REMARQUE :
Vérifiez que tous les câbles d'alimentation acheminés de
chaque côté du système sont fixés à la barre de retenue à l'aide de bandes
Velcro, comme indiqué figure 1-9. Reportez-vous au document Getting Started
Guide (Guide de mise en route) pour savoir comment installer un clip de
fixation supplémentaire qui permet également d'éviter une tension excessive
des câbles d'alimentation.

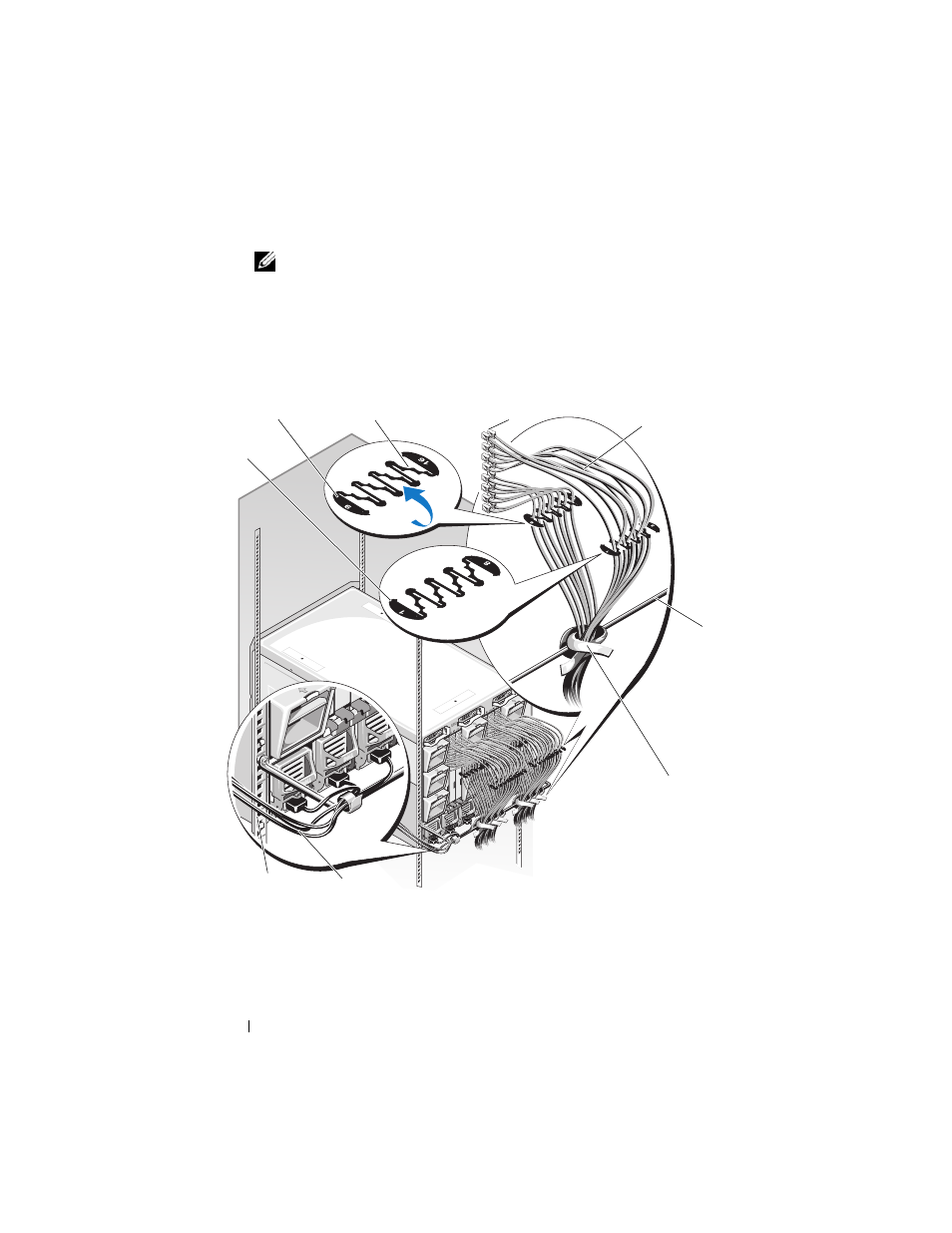

Figure 1-9. Fixation des câbles au rack
1 Guide-câbles
(segments 1-8) 2 Guide-câbles
(segments 9-16) 3 Encoches
(3 par segment)
4 Connecteurs pour câbles
à fibre optique (16) 5 Câbles à fibre
optique (16) 6 Barre de retenue
7 Attaches Velcro (15) 8 Câbles d'alimentation 9 Rail vertical
4
6
3
5
8
7
2
9
1
