3-4
Activation du contrôleur RAID intégré
www
.dell.com | support.dell.com

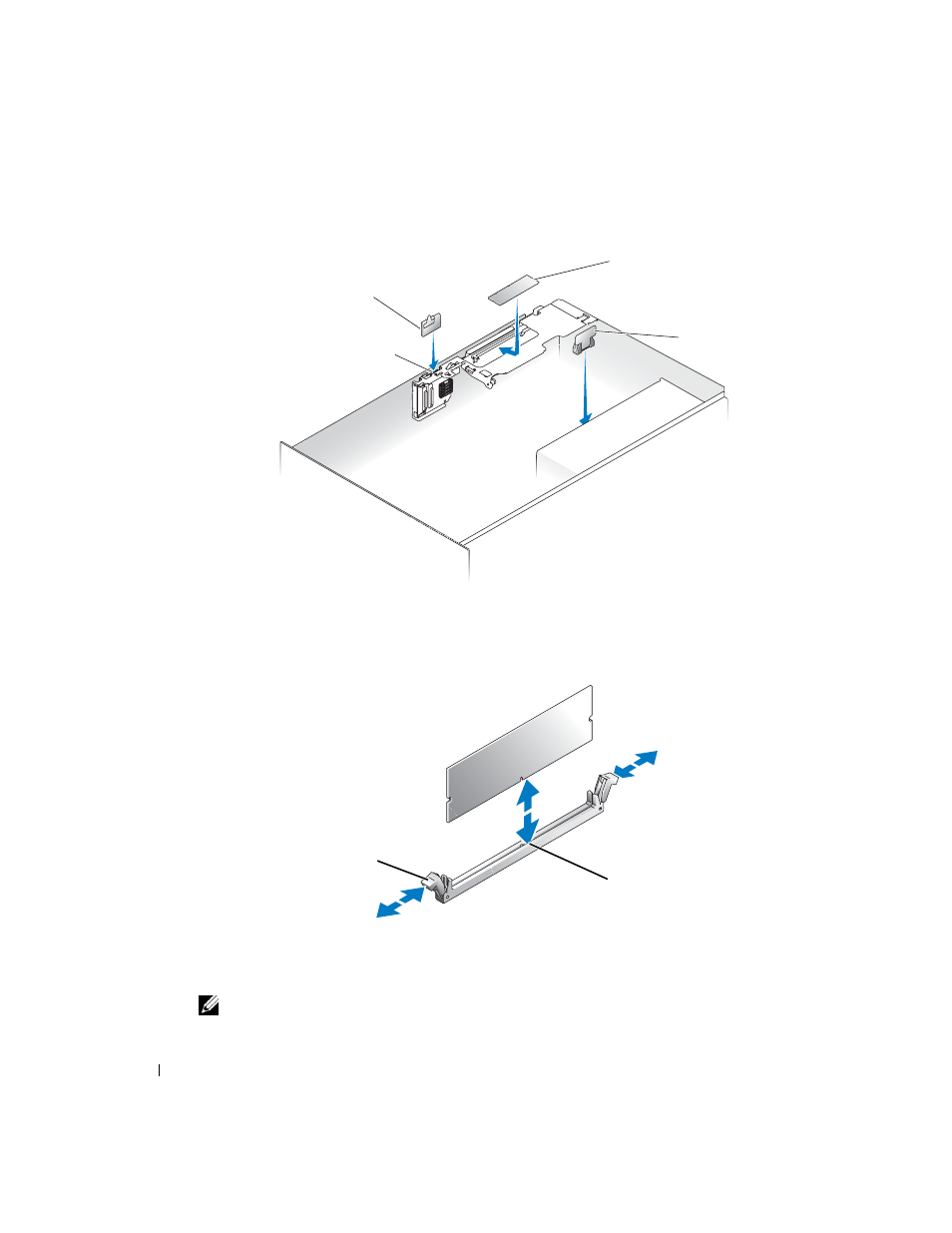

Figure 3-1. Emplacement du module de mémoire RAID
6 Poussez les dispositifs d'éjection situés sur ce connecteur vers le bas et l'extérieur,
afin de permettre l'introduction du module dans le connecteur. Voir la figure 3-2.
Figure 3-2. Installation du module de mémoire RAID
7 Munissez-vous du module de mémoire fourni dans le kit de mise à niveau.
8 Alignez le connecteur latéral du module de mémoire RAID avec le détrompeur
et insérez le module dans le connecteur. Voir la figure 3-2.
REMARQUE :
n'utilisez pas de modules DDR 2 sans tampon tels que ceux qui sont utilisés pour
la mémoire système. Utilisez uniquement le module fourni dans le kit de mise à niveau RAID.
A B
SCSI B
SCSI A
Pile RAID
Support de la pile RAID
Clé RAID
Module de mémoire RAID
Détrompeur
Dispositifs d'éjection (2)
