c Repérez le connecteur P4 du câble d’alimentation.
Le connecteur P4 fait partie d’un ensemble de câbles qui relie les disques durs et la carte
intermédiaire au bloc d’alimentation.
d Branchez le connecteur P4 sur la carte intermédiaire du lecteur de CD.

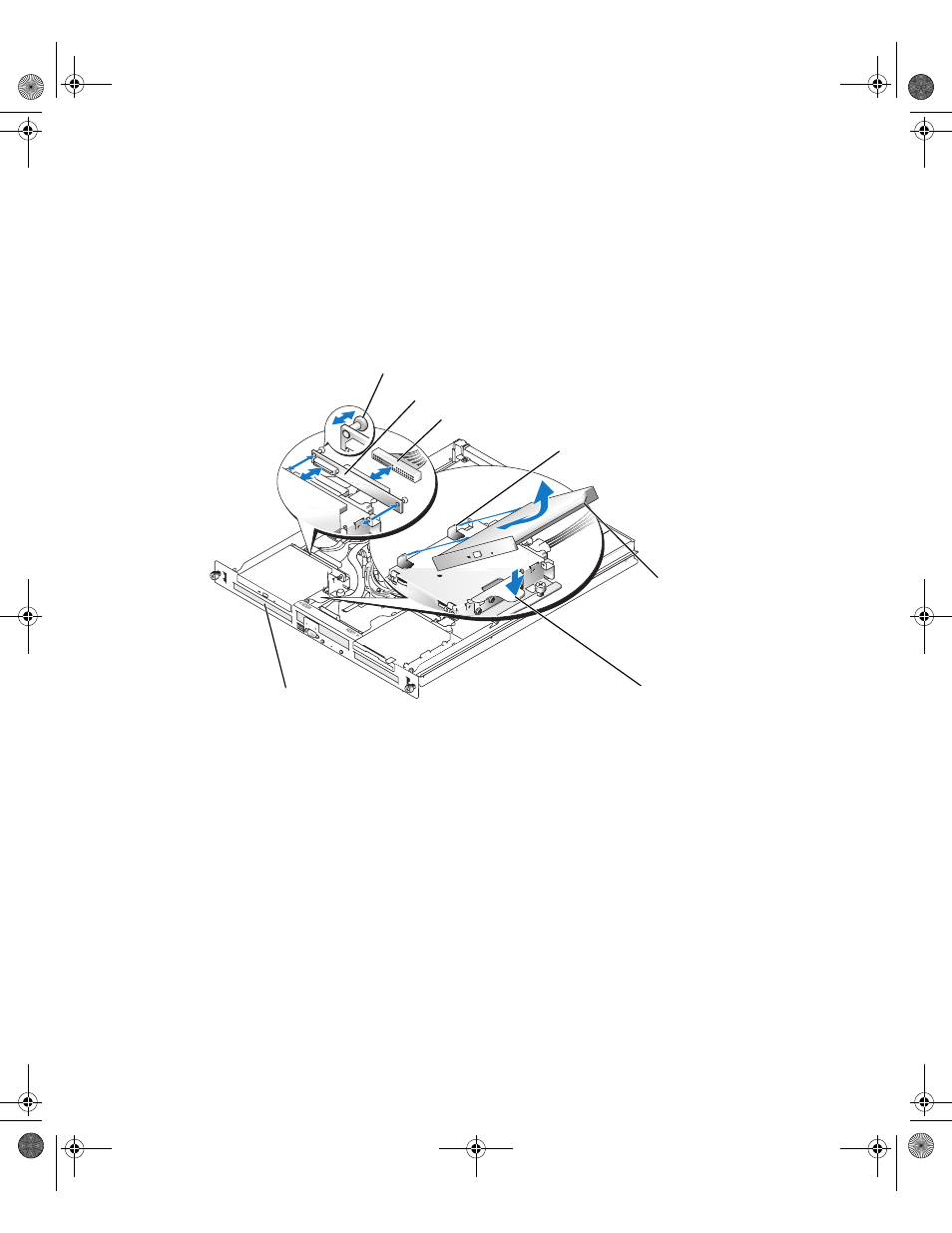

Figure 1. Retrait et installation du lecteur CD en option
11 Placez le capot au-dessus du châssis et faites-le coulisser vers l'avant jusqu'à ce qu'il
s'enclenche.
12 Pour refixer le capot du système, revissez les deux vis captives à l'arrière du système.
13 Rebranchez le système à sa source d'alimentation électrique, puis mettez-le sous tension.
14 Remettez le cache en place, le cas échéant.
a Alignez le trou de la languette gauche de fixation du cache avec la languette sur
le panneau avant.
b Tout en faisant pivoter le cache vers le panneau avant, faites-le glisser vers le verrou
jusqu’à ce qu’il s’enclenche en place.
Plots de retenue (4)
Levier de dégagement
Clips de fixation (2)
Disque dur 0
Carte intermédiaire
Câble d'interface
Trous de fixation (4)
