Funcionamiento y mantenimiento
Este capítulo explica acerca de:
S
La asignación de patillaje del cable serial
S
Los menús detallados de configuración de cable serial
S
Las instrucciones de actualización del firmware
Asignación de patillaje del cable serial

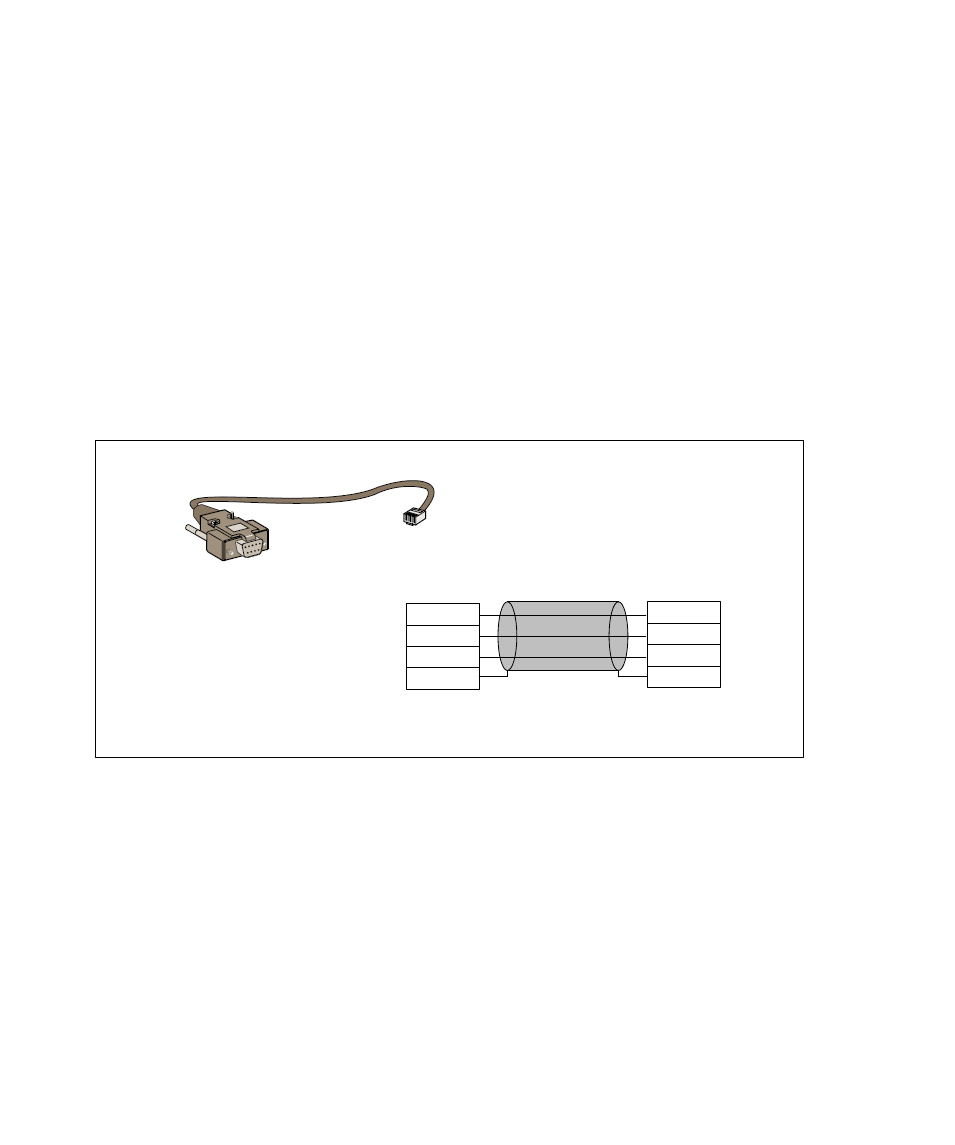

La Figura 37 muestra el cable serial y patillaje.
Conector
hembra DB-9
Conector
macho RJ-45
Conector
hembra DB-9
Conector
macho RJ-45
Estructura
2
3
5
Estructura
3
6
4
Cable blindado
Figura 37. Cable serial y patillaje DB-9/RJ-45
Menús de configuración de cable serial
Use el cable suministrado para conectar la tarjeta al equipo.
1 Conecte la tarjeta a un equipo con un emulador como HyperTerminal. Establezca el vínculo serial
en 9600 baudios, 8 bits, sin paridad, 1 bit de parada y sin control de flujo de datos.
2 Verifique que el UPS esté encendido.
6
