11 Cómo empezar |
Detalles de la tarjeta
5
1
4
6
2
3
1. Puerto Ethernet (10/100BaseT)
2. LED ACT (verde)
3. LED 100M (naranja)
4. Puerto de configuraciones
5. LED de datos del UPS (verde)
6. LED RS232 (naranja)

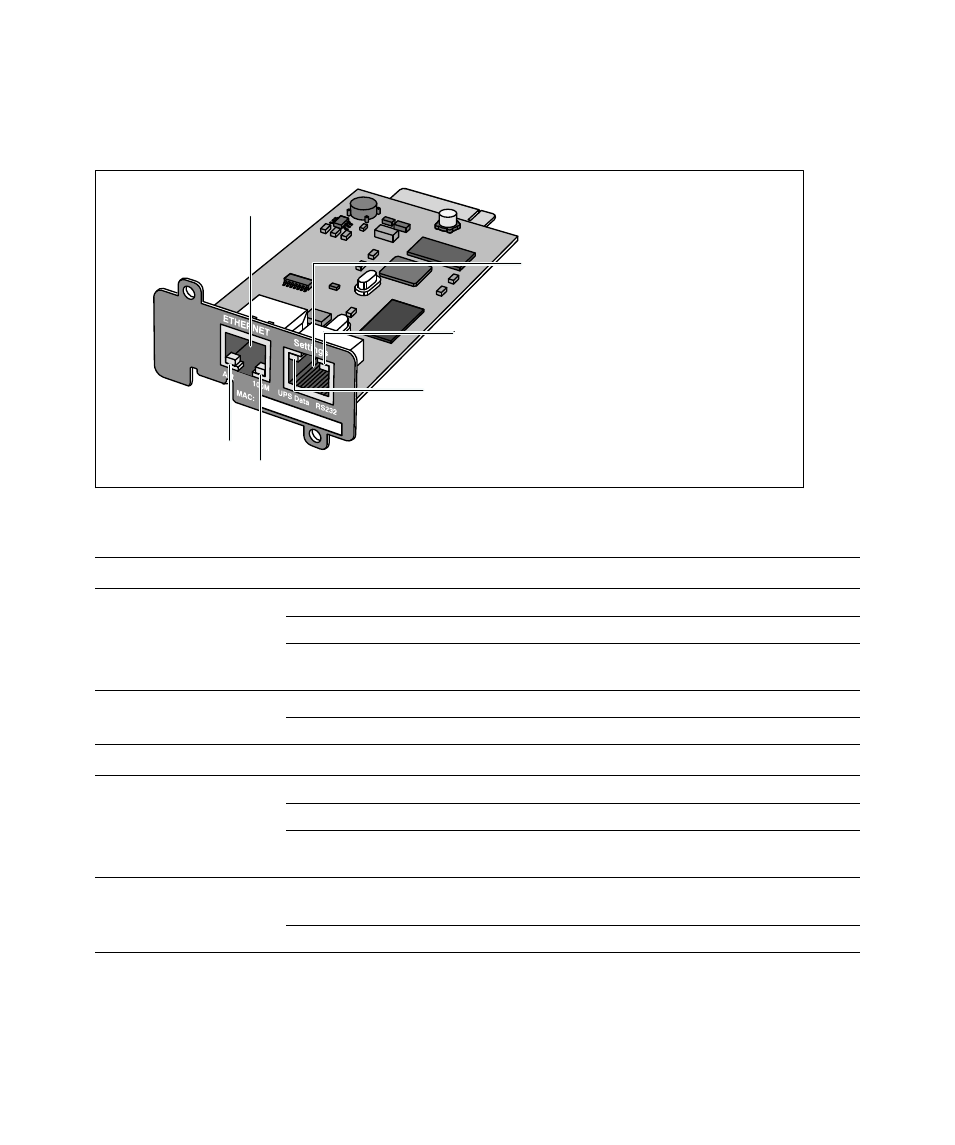

Figura 3. Detalles de la Tarjeta de gestión de red de Dell
Tabla 1. Descripciones de los indicadores
Puerto Ethernet (10/100BaseT)
LED ACT (verde) Apagado La tarjeta no está conectada a la red
Encendido La tarjeta está conectada a la red pero no hay actividad
Luz
Intermitente La tarjeta está enviando/recibiendo
LED 100M (naranja) Apagado El puerto está funcionando a 10 Mbits/s
Encendido El puerto está funcionando a 100 Mbits/s
Puerto de configuraciones
LED de datos del UPS
(verde) Apagado La tarjeta se está iniciando
Encendido La tarjeta se está comunicando con el UPS
Luz
Intermitente Funcionamiento normal; la comunicación con el UPS es
funcional
LED RS232 (naranja) Apagado Funcionamiento normal; el menú de configuración no está
activado
Encendido El menú de configuración está activado
