Funda de enfriamiento – Dell PowerEdge VRTX User Manual
Page 35

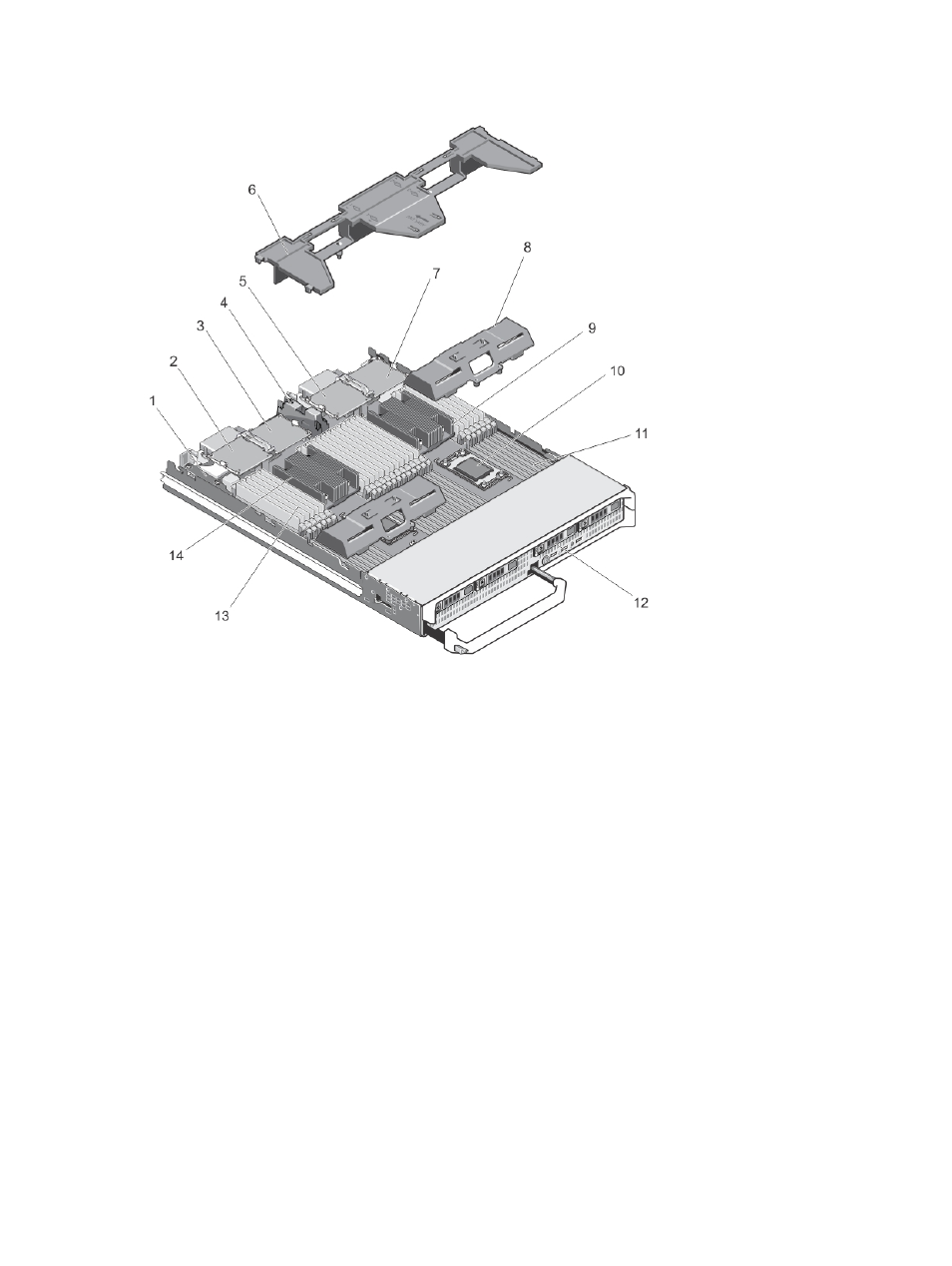

Ilustración 6. Interior del módulo de servidor
1.
Tarjeta vertical de administración
2.
Tarjeta intermedia PCIe 1 de red Fabric C
3.
Tarjeta intermedia PCIe 2 de red Fabric B
4.
soporte de sujeción de la tarjeta intermedia
5.
Tarjeta intermedia PCIe 3 de red Fabric C
6.
Cubierta de refrigeración
7.
Tarjeta intermedia PCIe 4 de red Fabric B
8.
Procesador/módulo DIMM de relleno
9.
Disipador de calor (procesador 2)
10.
Zócalo del procesador 3
11.
Zócalos de memoria (48)
12.
Unidades de disco duro (4)
13.
Módulos de memoria (48)
14.
Disipador de calor (procesador 1)
Funda de enfriamiento
La funda de enfriamiento cubre los módulos de memoria y suministra flujo de aire al sistema.
