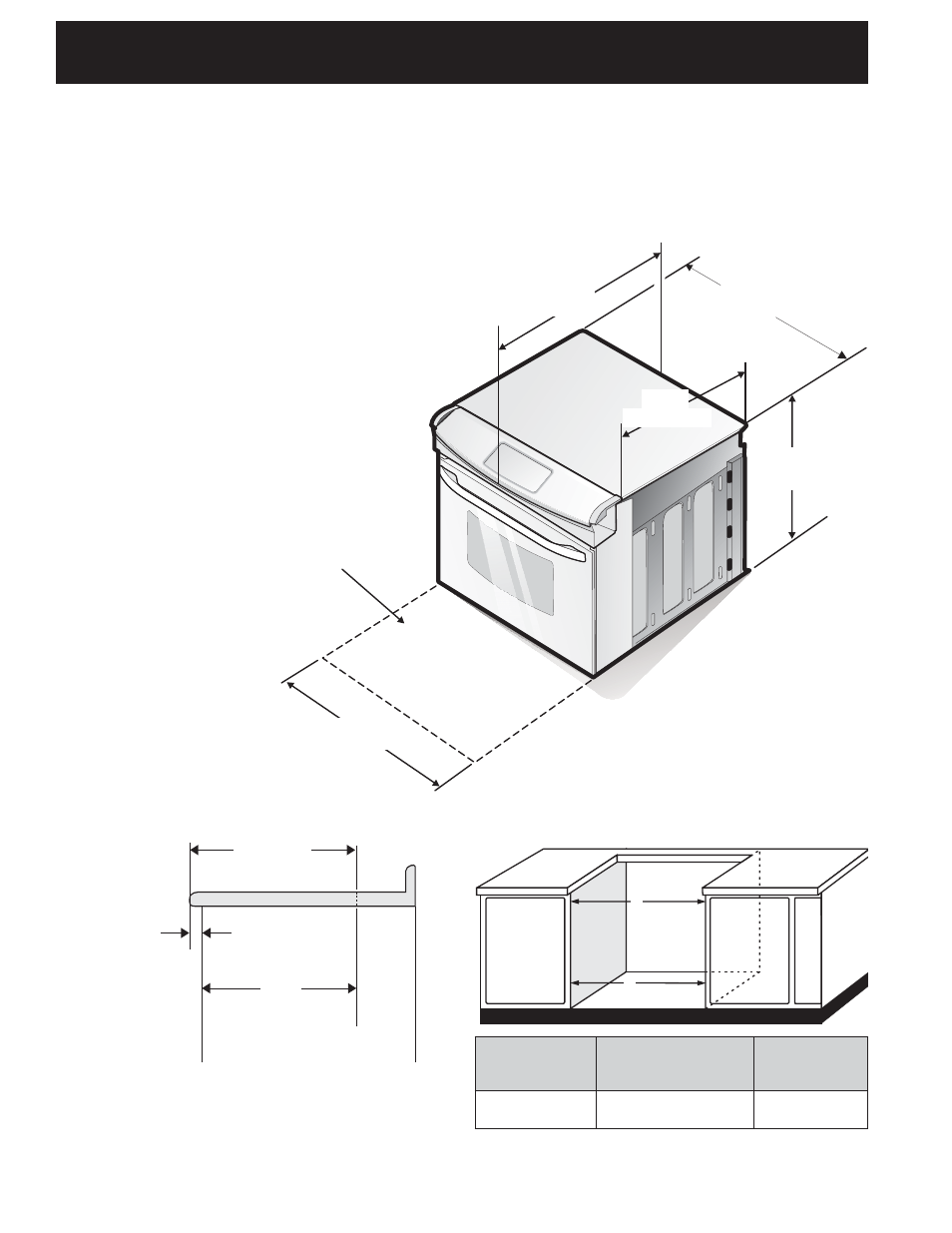

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA EMPOTRABLE DE 30"
30”
(76.2 cm)
26½”
(67.3 cm)
27½”
(69.9 cm)
31 / ”
(79.5 cm)
16
21¾”
(55.25 cm)
5
1 1/8"
(2.86 cm)
B
Ref.
22 7/8"*
(58.1 cm) min.
23 1/4"*
(59.05 cm) max.
NOTAS:
1. No pellizque el cordón eléctrico entre la estufa y la pared.
2. No selle la estufa a los armarios de lado.
PARTE
DELANTERA
DEL
ARMARIO
* Para los recortados menos que 22 7/8’’, el
electrodoméstico aparecería ligeramente en el
exterior del armario.
Puerta abierta
(vea la nota 4)
Un espacio mínimo
de 30" (76.2 cm)
cuando el armario
no está protegido.
4. Deje por los 20"
(50.1 cm) de
espacio libre para
la profundidad de
la puerta cuando
esta abierta.
3. Un espacio mínimo de 24" (61 cm)
entre la superfi cie de la estufa y el
fondo del armario cuando el fondo
del armario de madera o metal está
protegido por no menos de 1/4"
(0.64 cm) de madera resistente
al fuego cubierta por una lámina
metálica de MSG, número 28,
0.015" (0.4 mm) de acero inoxidable,
0.024" (0.6 mm) de aluminio, o
0.02" (0.5 mm) de cobre.
IMPORTANTE
: El ancho de la cubierta y el
armario debe de ser igual al ancho del corte.
A. Anchura
de recortado
(encima y armario)
B. Profundidad de
recortado (Según parte
delantera del armario)
C. Altura del
armario
30 ± 1/16 "
(76.2 ± 0.15cm)
21 3/4" (55.2cm) min
22 1/8" (56.2cm) max
29" (73.7cm)
A
A
