13

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA EMPOTRABLE DE 30"

Modelos de superfi cie lisa

Cable Blindado

NOTA: Hay dos juegos de agujeros debajo del
soporte antivuelco. El soporte viene colocado, desde
la fábrica, en el agujero superior. Refi érase para
paginar 14, el artículo 9 para detalles adicionales.

Soporte Antivuelco
al Fondo de la Estufa

30" (76.2cm)

27½" Min.

Front Filler
Support

Front Cabinet Filler

(If required)

A

C

1/2” min.

1/2” min.

1/4” min.

La caja de empalmes de
conexión con la tierra.

24" Mín.

(61 cm Mín.)

18" Mín.

(45,7 cm Mín.)

30" Mín.

(76,2 cm Mín.)

Vea Note 3

Ubique las puertas de
los armarios un mínimo
de 1" de la abertura.

1½" Máx.
(3,8 cm) Máx.

31½"

(81 cm)

Exacto

App. 1-7/8"

(4,8 cm)

Lije la parte
elevade del borde
para obtener las
31½" (81 cm) de
ancho del reborde
de la plancha de
cocinar.

A. Anchura

de recortado

(encima y armario)

B. Profundidad de

recortado (Según parte

delantera del armario)

C. Altura

del armario

30 ±

1/16

"

(76.2 ± 0.15cm)

21 3/4" (55.2cm) min 22

1/8" (56.2cm) max

29"

(73.7cm)

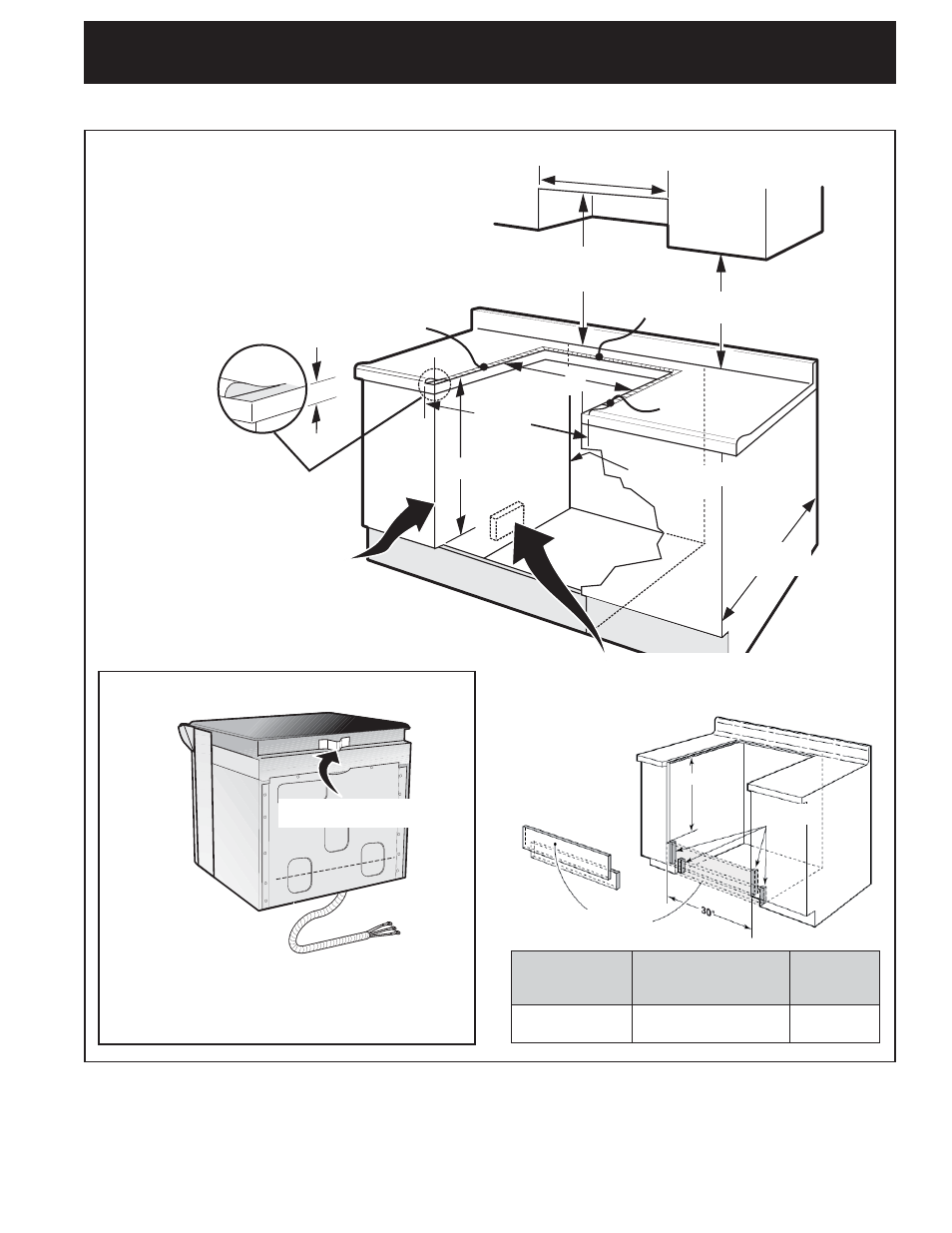

Gabinete Dimensiones
