Baumer FNDR 14G6903/S14 - Manual

FNDR 14G6903/S14
11096647
Í?+)bOÂÂ*ÂKÎ
1/3
IND. CONT. EQ.
1DD2
Optoelektronische Sensoren
Photo electric sensors
Cellules opto-électroniques
SmartReflect
Transparentfolien Erkennung
Transparent foil detection
Détection de film transparent
Canada
Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone +1 (1)905 335-8444
China
Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone +86 (0)21 6768 7095
Denmark
Baumer A/S
DK-8210 Aarhus V
Phone: +45 (0)8931 7611
France
Baumer SAS
FR-74250 Fillinges
Phone +33 (0)450 392 466
Germany
Baumer GmbH
DE-61169 Friedberg
Phone +49 (0)6031 60 07 0
India
Baumer India Private Limited
IN-411038 Pune
Phone +91 20 2528 6833/34
Italy
Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone +39 (0)2 45 70 60 65
Singapore
Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone +65 6396 4131
Sweden
Baumer A/S
SE-56133 Huskvarna
Phone +46 (0)36 13 94 30
Switzerland
Baumer Electric AG
CH-8501 Frauenfeld
Phone +41 (0)52 728 1313
United Kingdom
Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone +44 (0)1793 783 839
USA
Baumer Ltd.
US-Southington, CT 06489
Phone +1 (1)860 621-2121
www.baumer.com/worldwide
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144

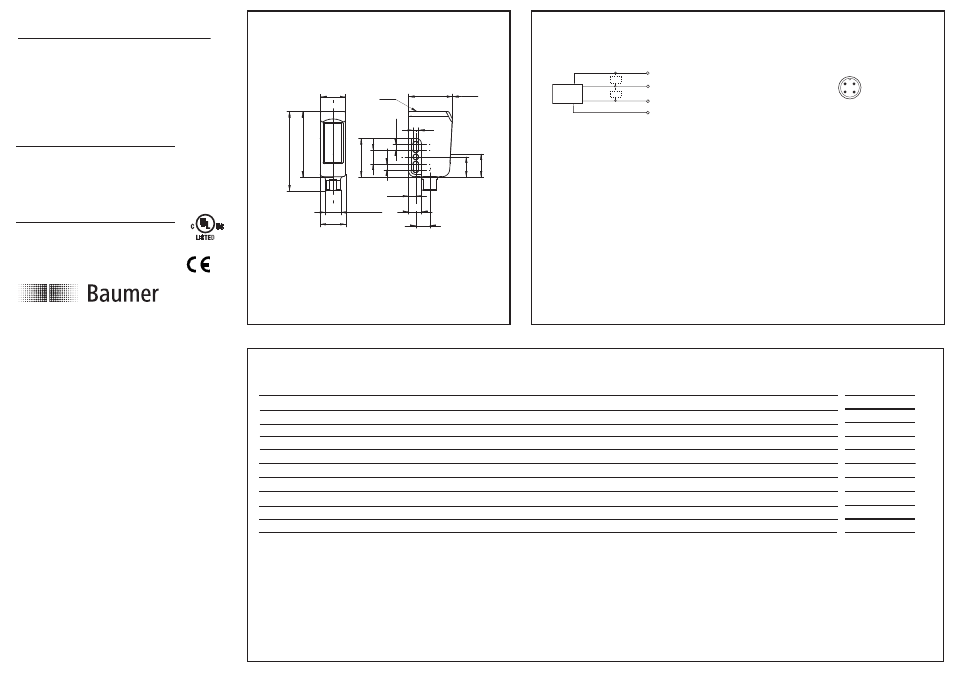

Abmessungen Dimensions Dimensions
20
M12 x 1
19,6
5
1
6
1
,8
34,3
1
5
,4
*
7,
7
1
5,8
4,2
2
9
,8
4
,5
1
1
4
,5
10,9
REF LED
10,2
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm * Senderachse
* Emitter axis
* Axe de l'émetteur
Elektrischer Anschluss Connection diagram Schéma de raccordement
WH (2)
BU (3) 0 V
BN (1)
BK (4) Z
output
+V S
Z
Push
Pull
Teach-in
BN = Braun/brown/brun
BK = Schwarz/black/noir
WH = Weiss/white/blanc
BU = Blau/blue/bleu
4
Output
Teach-in
0V
2 1
3
+V S
•Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
•Disconnect power before connecting the sensor.
•Mettre l`installation hors tension avant le raccordement du détecteur.
Technische Daten Technical data Données techniques
Hintergrundposition Sde Background position Sde Position arrière-plan Sde
Erfassungsbereich Sd detection range Sd Plage de détection Sd
Betriebsspannungsbereich Vs (UL-Class 2) Voltage supply range Vs (UL-Class 2) Plage de tension Vs (UL-Class 2)
max. Stromverbrauch Mittel- / Spitzenwert max. supply current average / peak Consommation moyenne / pointe max.
max. Schaltstrom max. switching current Courant de sortie max.
Spannungsabfall Voltage drop Tension résiduelle
Ansprech- / Abfallzeit Response time / release time Temps d'activation / désactivation
Kurzschlussfest Short circuit protection Protégé contre courts-circuits
Verpolungsfest Reverse polarity protection Protégé contre inversion de polarité
Betriebstemperatur Temperature range Température de service
Schutzklasse Protection class Classe de protection
* nur Betriebsspannung / voltage supply only / plage de tension
200...800 mm
100% Sde
10...30 VDC
35 mA / 40 mA
100 mA
2 VDC
≤ 1,8 ms
ja/yes/oui
ja/yes/oui *
-30...+60 °C
IP 68/69K
Technische Änderungen vorbehalten Technical specifications subject to change Sous réserve de modifications techniques
