UNDK 30P3713
10124957 5 m
1/2
IND. CONT. EQ.
1DD2
Ultraschall-Sensoren
Ultrasonic sensors
Détecteurs à ultrasons
Näherungsschalter
Proximity sensor
Détecteur de proximité
Canada
Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone +1 (1)905 335-8444
China
Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone +86 (0)21 6768 7095
Denmark
Baumer A/S
DK-8210 Aarhus V
Phone: +45 (0)8931 7611
France
Baumer SAS
FR-74250 Fillinges
Phone +33 (0)450 392 466
Germany
Baumer GmbH
DE-61169 Friedberg
Phone +49 (0)6031 60 07 0
India
Baumer India Private Limited
IN-411038 Pune
Phone +91 20 2528 6833/34
Italy
Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone +39 (0)2 45 70 60 65
Singapore
Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone +65 6396 4131
Sweden
Baumer A/S
SE-56133 Huskvarna
Phone +46 (0)36 13 94 30
Switzerland
Baumer Electric AG
CH-8501 Frauenfeld
Phone +41 (0)52 728 1313
United Kingdom
Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone +44 (0)1793 783 839
USA
Baumer Ltd.
US-Southington, CT 06489
Phone +1 (1)860 621-2121
www.baumer.com/worldwide
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144

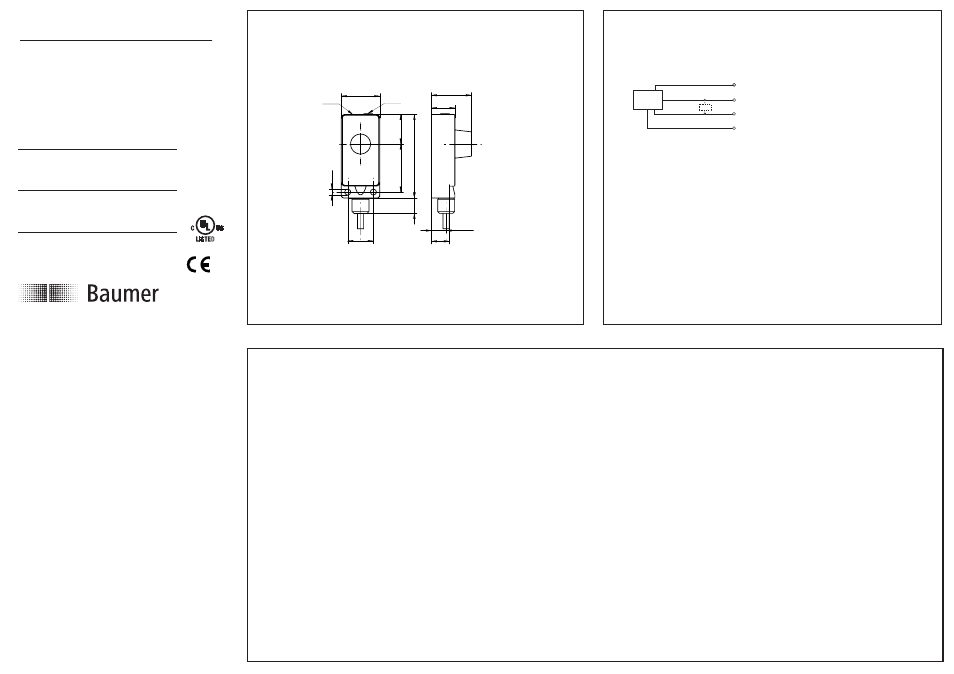

Abmessungen
Dimensions
Dimensions
6
5
2
3
4
,5
30 31,1
18,4
LED Pot
20 14
3
7
,4
1
2
11,4
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm
Elektrischer Anschluss
Connection diagrams
Schéma de raccordement
PNP Öffner (NC)
PNP break function (NC)
PNP à ouverture (NC)
0 V
PNP
WH (2)
BU (3)
BN (1)
BK (4)
Z
+V S
output
control
BN = Braun/brown/brun
BK = Schwarz/black/noir
BU = Blau/blue/bleu
WH = Weiss/white/blanc
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten
• Disconnect power before connecting the sensor
• Mettre l’installation hors tension avant le raccordement du détecteur
Bedienungsanleitung
Operating instructions
Notice d'utilisation
The LED indicates the intensity of
the signal which has been reflected
by the object, as well as the
switching state of the output.
LED on
The object is reliably detected with a
signal strength reserve of 50%.
The output is active.
LED off
No target detected, output is not
switched.
LED flashing
Unreliable detection of the target.
The output is still active.
Pot turned cw
Sde increases
Pot turned ccw
Sde decreases
Une diode lumineuse (LED)
indique l’intensité du signal reçu
et l’état de l’étage de sortie.
Comme suit:
LED allumée
Objet clairement détecté,
réserve de signal supérieure à
50%, sortie commutée.
LED clignotante
La détection n’est plus garantie,
la sortie reste commutée.
LED non-allumée
Aucun objet détecté, sortie non
commutée.
Tourner le pot dans le sens
horaire
Sde augmente
Tourner le pot dans le sens
anti-horaire
Sde diminue
Eine LED zeigt die Stärke des
empfangenen Signals und den
Zustand der Ausgangsstufe an.
Es gilt:
LED leuchtet
Objekt sicher erkannt, Signal-
reserve grösser als 50%, der
Ausgang ist aktiv.
LED leuchtet nicht
Keine Objekterkennung, der
Ausgang ist nicht aktiv.
LED blinkt
Ein sicheres Erkennen ist nicht
mehr gewährleistet, der Ausgang
bleibt aktiv.
Pot nach rechts
Sde erhöhen
Pot nach links
Sde reduzieren
