Baumer FPDK 20P5101/S35A - Manual

FPDK 20P5101/S35A
10150008
Н?*/В(ВВ*В,О
1/2
IND. CONT. EQ.
1DD2
Optoelektronische Sensoren
Photo electric sensors
Cellules opto-électroniques
Reflexions-Lichtschranke
mit Polarisationsfilter
Retro-reflective sensor
with polarization filter
Barrière réflex avec
filtres de polarisation
Canada
Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone +1 (1)905 335-8444
China
Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone +86 (0)21 6768 7095
Denmark
Baumer A/S
DK-8210 Aarhus V
Phone: +45 (0)8931 7611
France
Baumer SAS
FR-74250 Fillinges
Phone +33 (0)450 392 466
Germany
Baumer GmbH
DE-61169 Friedberg
Phone +49 (0)6031 60 07 0
India
Baumer India Private Limited
IN-411038 Pune
Phone +91 20 2528 6833/34
Italy
Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone +39 (0)2 45 70 60 65
Singapore
Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone +65 6396 4131
Sweden
Baumer A/S
SE-56133 Huskvarna
Phone +46 (0)36 13 94 30
Switzerland
Baumer Electric AG
CH-8501 Frauenfeld
Phone +41 (0)52 728 1313
United Kingdom
Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone +44 (0)1793 783 839
USA
Baumer Ltd.
US-Southington, CT 06489
Phone +1 (1)860 621-2121
www.baumer.com/worldwide
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144

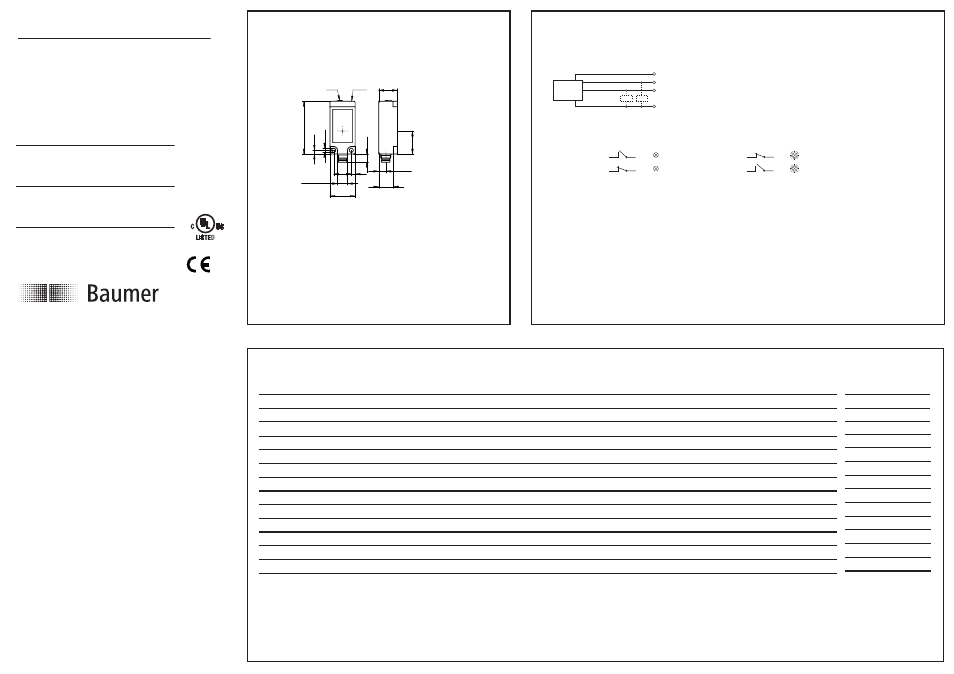

Abmessungen Dimensions Dimensions
18,
2
*
Pot LED
42
15
3 3,
2
14
M8 x 1
20
11,8
5,7 3
6,
5
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm * Senderachse
* Emitter axis
* Axe de l'émetteur
Elektrischer Anschluss Connection diagram Schéma de raccordement
0 V
PNP
WH (2)
BU (3)
BN (1)
BK (4)
Z Z
+V S
light operate
dark operate
BN = Braun/brown/brun
BK = Schwarz/black/noir
WH = Weiss/white/blanc
BU = Blau/blue/bleu
Hellschaltung / light operate / com. claire
Dunkelschaltung / dark operate / com. sombre
Objekt nicht vorhanden / object not present / objet pas présent
Objekt vorhanden / object present / objet présent
LED PNP=LOW NPN=HIGH
LED NPN =HIGH PNP =LOW
LED NPN =HIGH PNP =LOW
LED NPN=HIGH PNP=LOW
object not present object present
light operate
dark operate
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
• Disconnect power before connecting the sensor.
• Mettre l`installation hors tension avant le raccordement du détecteur.
Technische Daten Technical data Données techniques
Betriebsspannungsbereich Vs (UL-Class 2) Voltage supply range Vs (UL-Class 2) Plage de tension Vs (UL-Class 2)
max. Stromverbrauch Mit tel- / Spitzenwert max. supply current average / peak Consommation moyenne / pointe max.
max. Schaltstrom max. switc hing current Courant de sortie max.
Spannungsabfall Voltage drop Tension résiduelle
Ansprechzeit Response time Temps d'activ ation
Abfallzeit Release time Temps désactivation
Kurzschlussfest Short circuit protection Protégé contre courts-circuits
Verpolungsfest Reverse polarity protection Protégé contre inversion de polarité
Betriebstemperat ur Temperature range Température de service
Schutzklasse Protection class Classe de protection
max. Anzugsdrehmoment max. tightening torque Couple max. de serrage
Grenzreichweite Sn Nominal range Sn Limite de portée Sn
Betriebsreichweite Sb Actual range Sb Portée de fonctionnement Sb
10 - 30 VDC
22 mA / 25 mA
100 mA
≤ 1,8 VDC
≤ 0,5 ms
≤ 0,5 ms
ja / yes / oui
ja / yes / oui
-25...+65 °C
IP 67
1 Nm
5,0 m
4,5 m
Technische Änderungen vorbehalten Technical specifications subject to change Sous réserve de modifications techniques
