Baumer O500.GI-GW1B.72O - Manual

1/4 16.4.2014
Optoelektronische Sensoren
Photoelectric sensors
Détecteurs opto-électroniques
Reflexions-Lichttaster mit
Hintergrundausblendung
Diffuse sensors with background
suppression
Détecteurs réflex avec élimination de
l‘arrière-plan
Canada
Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone +1 (1)905 335-8444
China
Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone +86 (0)21 6768 7095
Denmark
Baumer A/S
DK-8210 Aarhus V
Phone +45 (0)8931 7611
France
Baumer SAS
FR-74250 Fillinges
Phone +33 (0)450 392 466
Germany
Baumer GmbH
DE-61169 Friedberg
Phone +49 (0)6031 60 07 0
India
Baumer India Private Limited
IN-411038 Pune
Phone +91 20 2528 6833/34
Italy
Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone +39 (0)2 45 70 60 65
Singapore
Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone +65 6396 4131
Sweden
Baumer A/S
SE-56133 Huskvarna
Phone +46 (0)36 13 94 30
Switzerland
Baumer Electric AG
CH-8501 Frauenfeld
Phone +41 (0)52 728 1313
United Kingdom
Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone +44 (0)1793 783 839
USA
Baumer Ltd.
US-Southington, CT 06489
Phone +1 (1)860 621-2121
www.baumer.com/worldwide
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144
Technische Daten Technical data Données techniques
Tastweite Tw 60 ... 550 mm sensing distance Tw 60 ... 550 mm Portée Tw 60 ... 550 mm
Tastbereich Tb 30 ... 600 mm sensing range Tb 30 ... 600 mm Plage de détection Tb 30 ... 600 mm
Ausrichtung optische
Achse
< 1° alignment optical axis < 1° Axe d‘alignement optique < 1°
Betriebsspannungsbe-
reich +Vs 1)
10 ... 30 VDC voltage supply range +Vs 1) 10 ... 30 VDC Plage de tension +Vs 1) 10 ... 30 VDC
Stromaufnahme max.
(ohne Last)
40 mA current consumption max. (no
load)
40 mA Consommation max. (sans charge) 40 mA
Stromaufnahme mittel 30 mA current consumption typ. 30 mA Courant absorbé moyen 30 mA
Spannungsabfall Vd < 3 VDC voltage drop Vd < 3 VDC Tension résiduelle Vd < 3 VDC
Ansprech- / Abfallzeit < 0,49 ms response time / release time < 0,49 ms Temps d‘activation / désactivation < 0,49 ms
Ausgangsschaltung Gegentakt output circuit push-pull Circuit de sortie push-pull
Schaltfunktion Hell- / Dunkel-
schaltung
output function light / dark
operate
Fonction de commutation claire/sombre
kurzschlussfest ja short circuit protection yes Protégé contre courts-circuits oui
verpolungsfest ja reverse polarity protection yes Protégé contre inversion polarité oui
Arbeitstemperatur -25 ... +60 °C operating temperature -25 ... +60 °C Température de fonctionnement -25 ... +60 °C
Schutzart IP 67 protection class IP 67 Classe de protection IP 67
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm

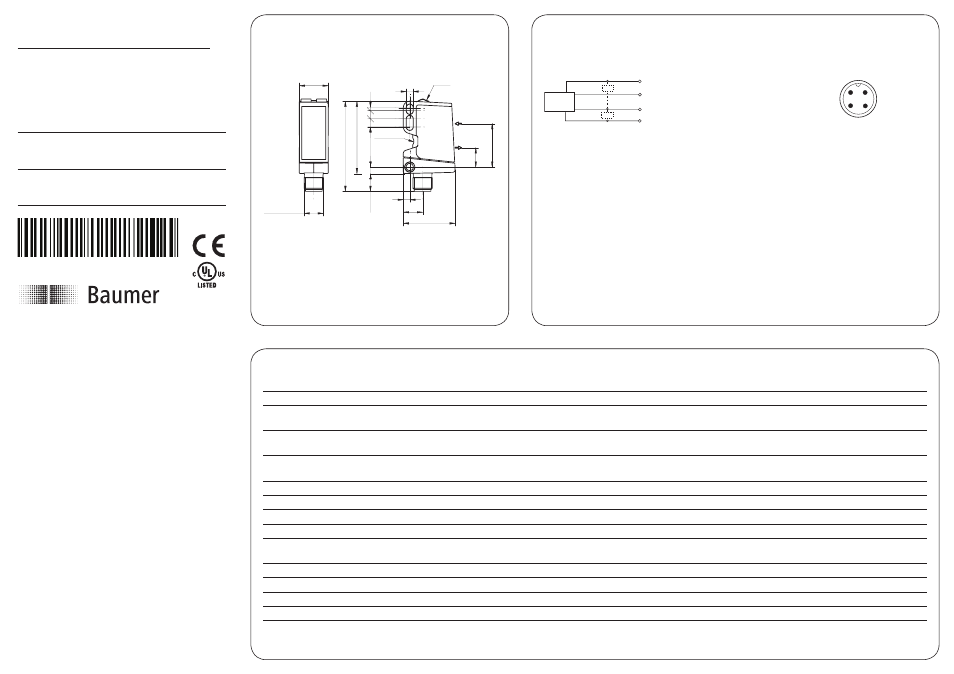

Abmessungen Dimensions Dimensions Elektrischer Anschluss Connection diagram Schéma de raccordement
Technische Änderungen vorbehalten Sous réserve de modifications techniques Technical specifications subject to change
O500.GI-GW1B.72O O500.GI-11120203
11120203
18
12
4
12
32,2
11,1
2
5
5
Teach-in
LED
4,3
56,
2
M12 x 1
45,
1
25
4,
1
27
WH (2)
BU (3)
0 V
BN (1)
BK (4)
Z
Teach-in
output
+V S
Z
Push
Pull
BN = Braun/brown/brun
BK = Schwarz/black/noir
WH = Weiss/white/blanc
BU = Blau/blue/bleu
+Vs teach-in
1
4
output
2
3
0V
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
• Disconnect power before connecting the sensor.
• Mettre l`installation hors tension avant le raccordement du détecteur.
1) Class 2, UL 1310, see FAQ
