Baumer UNAM 12N8910/S14O - Manual

UNAM 12N8910/S14O
11053881
1/3
IND. CONT. EQ.
1DD2
Ultraschall-Sensoren
Ultrasonic sensors
Détecteurs à ultrasons
Näherungsschalter
Proximity sensor
Détecteur de proximité
Canada
Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone +1 (1)905 335-8444
China
Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone +86 (0)21 6768 7095
Denmark
Baumer A/S
DK-8210 Aarhus V
Phone: +45 (0)8931 7611
France
Baumer SAS
FR-74250 Fillinges
Phone +33 (0)450 392 466
Germany
Baumer GmbH
DE-61169 Friedberg
Phone +49 (0)6031 60 07 0
India
Baumer India Private Limited
IN-411038 Pune
Phone +91 20 2528 6833/34
Italy
Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone +39 (0)2 45 70 60 65
Singapore
Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone +65 6396 4131
Sweden
Baumer A/S
SE-56133 Huskvarna
Phone +46 (0)36 13 94 30
Switzerland
Baumer Electric AG
CH-8501 Frauenfeld
Phone +41 (0)52 728 1313
United Kingdom
Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone +44 (0)1793 783 839
USA
Baumer Ltd.
US-Southington, CT 06489
Phone +1 (1)860 621-2121
www.baumer.com/worldwide
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144

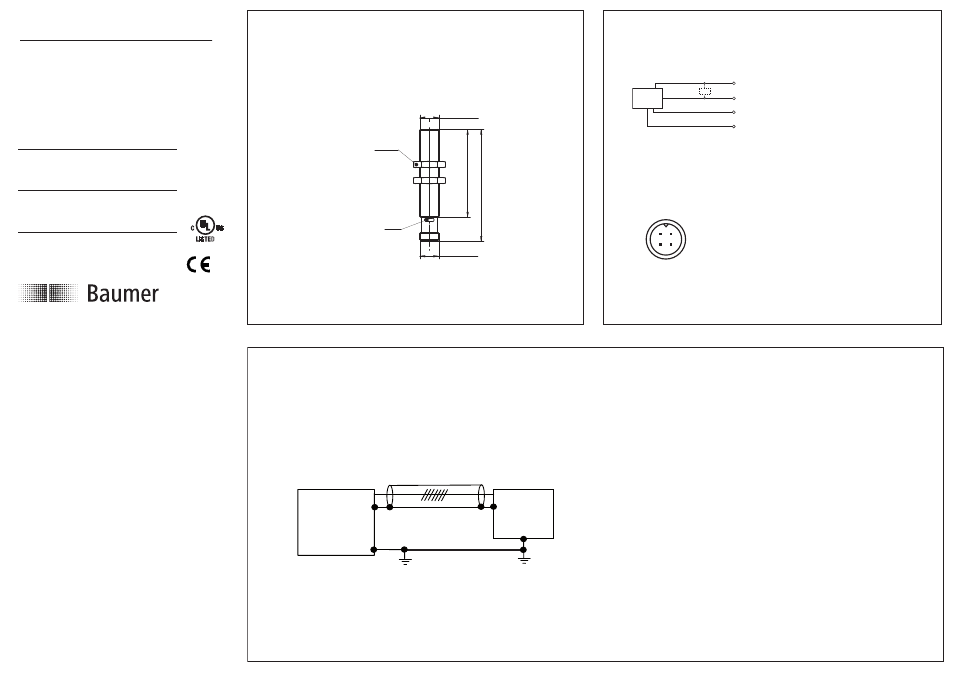

Abmessungen
Dimensions
Dimensions
M12 x 1
M12 x 1
7
0
5
5
SW 17
LED
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm
Elektrischer Anschluss
Connection diagrams
Schéma de raccordement
NPN Schliesser (NO)
NPN make function (NO)
NPN à fermeture (NO)
NPN Öffner (NC)
NPN break function (NC)
NPN à ouverture (NC)
oder
or
ou
0 V
WH (2)
BU (3)
BN (1)
BK (4)
+Vs
output
Teach-in
NPN
Z
BN = Braun/brown/brun
BK = Schwarz/black/noir
BU = Blau/blue/bleu
WH = Weiss/white/blanc
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten
• Disconnect power before connecting the sensor
• Mettre l’installation hors tension avant le raccordement du détecteur
Anschlussbelegung
Pin assignment
Raccordement
1
4
2
3
+V S
0V
Erdungskonzept
Grounding concept
Concept mise à la terre
In Umgebungen mit starken elektromagnetischen Feldern wird ein geschirmtes Anschlusskabel
mit folgendem Erdungskonzept empfohlen:
In environments with strong electromagnetic fields is recommendeda shielded cable with
following grounding concept:
Dans les environnements à fort champ électromagnétique est recommandé un câble blindé
avec le concept de mise à la terre après:
Power-Supply
A/D Converter
Sensor
Potentialausgleichsleitung
Equipotential line
Ligne équipotentielle
