Baumer OHDK 25G6921/S14 - Manual

OHDK 25G6921/S14
11079948
Í?+'ÇPÂÂ*ÂgÎ
1/3
IND. CONT. EQ.
1DD2
Optoelektronische Sensoren
Photo electric sensors
Cellules opto-électroniques
Laser-Lichttaster mit
Hintergrundausblendung
Diffuse laser sensor with
background suppression
Détecteur réflex laser avec
élimination de l'arrière-plan
Canada
Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone +1 (1)905 335-8444
China
Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone +86 (0)21 6768 7095
Denmark
Baumer A/S
DK-8210 Aarhus V
Phone: +45 (0)8931 7611
France
Baumer SAS
FR-74250 Fillinges
Phone +33 (0)450 392 466
Germany
Baumer GmbH
DE-61169 Friedberg
Phone +49 (0)6031 60 07 0
India
Baumer India Private Limited
IN-411038 Pune
Phone +91 20 2528 6833/34
Italy
Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone +39 (0)2 45 70 60 65
Singapore
Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone +65 6396 4131
Sweden
Baumer A/S
SE-56133 Huskvarna
Phone +46 (0)36 13 94 30
Switzerland
Baumer Electric AG
CH-8501 Frauenfeld
Phone +41 (0)52 728 1313
United Kingdom
Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone +44 (0)1793 783 839
USA
Baumer Ltd.
US-Southington, CT 06489
Phone +1 (1)860 621-2121
www.baumer.com/worldwide
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144

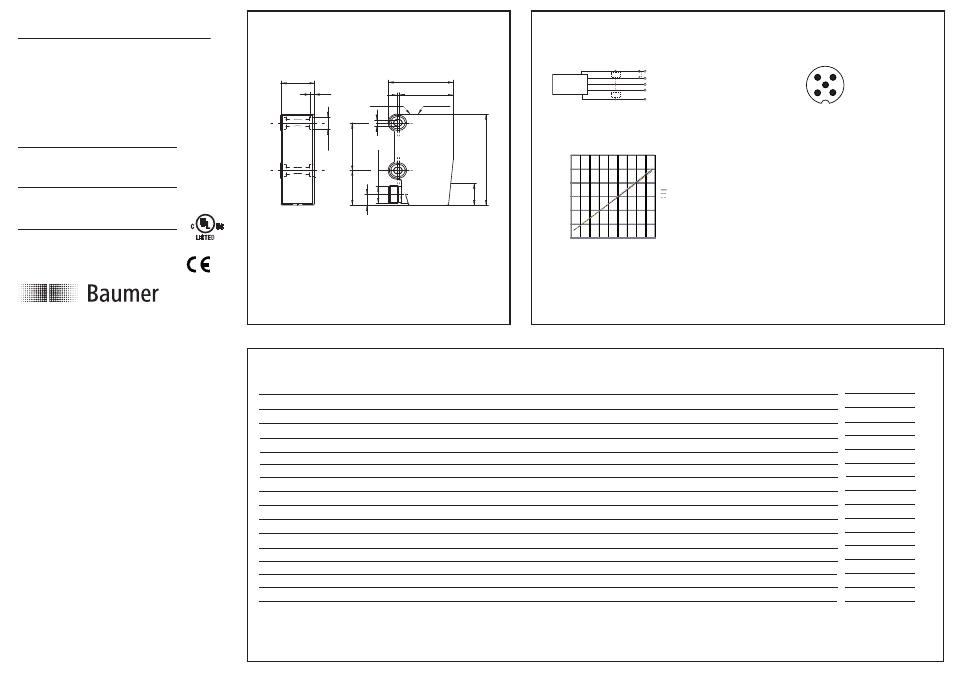

Abmessungen Dimensions Dimensions
*
5
1
23,4
7 ,5
2
4
6
3
1,5 37,5
45
3,4
ø
3,
8
3 3
Teach-in LED
M1
2
x
1
4
,4
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm * Senderachse
* Emitter axis
* Axe de l'émetteur
Elektrischer Anschluss Connection diagram Schéma de raccordement
0 V
WH (2)
BU (3)
BN (1)
BK (4)
Z
+V S
Teach-in
output
GY (5) n.c.
Push
Pull
Z BN = Braun/brown/brun
BU = Blau/blue/bleu
WH = Weiss/white/blanc
BK = Schwarz/black/noir
GY = Grau/grey/gris
Schaltpunkt / Switching point
Point de commutation
0
200
400
600
800
1000
1200
Switc
hing point
[ m
m ]
Object distance [mm]
Switching point
Switch-on
Switch-off
0 150 300 450 600 750 900
Tastbereich / Sensing distance
Plage de détection
Der Tastbereich ist abhängig von der Reflektivität des Referenzobjekts,
es besteht keine Schwarz- / Weissverschiebung.
The sensing distance is depending on the reflectivity of the reference
object, there is no displacement between black and white.
La plage de détection dépend de la réflectivité de la référence. Il n’y a
pas de déplacement noir/blanc.
1 = +Vs
2 = ext. Teach-in
3 = 0 V
4 = output
5 = n.c. 4 3
2 1
5
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
• Disconnect power before connecting the sensor.
• Mettre l`installation hors tension avant le raccordement du détecteur.
Technische Daten Technical data Données techniques
Tastweite Tw Sensing distance Tw Portée Tw
Tastbereich Tb (Reflektivität 18%) Sensing range Tb (reflectivity 18%) Plage de détection Tb (reflectivity 18%)
Betriebsspannungsbereich +Vs (UL-Class 2) Voltage supply range +Vs (UL-Class 2) Plage de tension +Vs (UL-Class 2)
Stromaufnahme max. (ohne Last) Current consumption max. (no load) Consommation max. (sans charge)
Ausgangsstrom Output current Courant de sortie
Spannungsabfall Vd Voltage drop Vd Tension résiduelle Vd
Ansprechzeit- / Abfallzeit Response time / release time Temps d’activation / désactivation
Kurzschlussfest Short circuit protection Protégé contre courts-circuits
Verpolungsfest Reverse polarity protection Protégé contre inversion de polarité
Arbeitstemperatur Operating temperature Température de service
Schutzart Protection class Classe de protection
max. Anzugsdrehmoment max. tightening torque Couple max. de serrage
Laserklasse Laser class Laser classe
Tastbereich Tb (Reflektivität 6%) Sensing range Tb (reflectivity 6%) Plage de détection Tb (reflectivity 6%)
Schwarz/weiss Verschiebung Black/white shift Comportement noir-blanc
Tastbereich Tb (Reflektivität 90%) Sensing range Tb (reflectivity 90%) Plage de détection Tb (reflectivity 90%)
100...935 mm
10 - 30 VDC
80 mA
< 100 mA
≤ 3,5 VDC
< 10 ms
ja / yes / oui
ja / yes / oui
0...+50 °C
IP 67
1
1,5 Nm
100...1000 mm
100...450 mm
0 %
100...1000 mm
Technische Änderungen vorbehalten Technical specifications subject to change Sous réserve de modifications techniques
