IFBR 11N17T1/L-9
11014610
Í?+!N*ВВ*В_О
1/2
Induktive Sensoren
Inductive sensors
Détecteurs inductifs
Näherungsschalter
Proximity sensor
Détecteur de proximité
Canada
Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone +1 (1)905 335-8444
China
Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone +86 (0)21 6768 7095
Denmark
Baumer A/S
DK-8210 Aarhus V
Phone: +45 (0)8931 7611
France
Baumer SAS
FR-74250 Fillinges
Phone +33 (0)450 392 466
Germany
Baumer GmbH
DE-61169 Friedberg
Phone +49 (0)6031 60 07 0
India
Baumer India Private Limited
IN-411038 Pune
Phone +91 20 2528 6833/34
Italy
Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone +39 (0)2 45 70 60 65
Singapore
Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone +65 6396 4131
Sweden
Baumer A/S
SE-56133 Huskvarna
Phone +46 (0)36 13 94 30
Switzerland
Baumer Electric AG
CH-8501 Frauenfeld
Phone +41 (0)52 728 1313
United Kingdom
Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone +44 (0)1793 783 839
USA
Baumer Ltd.
US-Southington, CT 06489
Phone +1 (1)860 621-2121
www.baumer.com/worldwide
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144

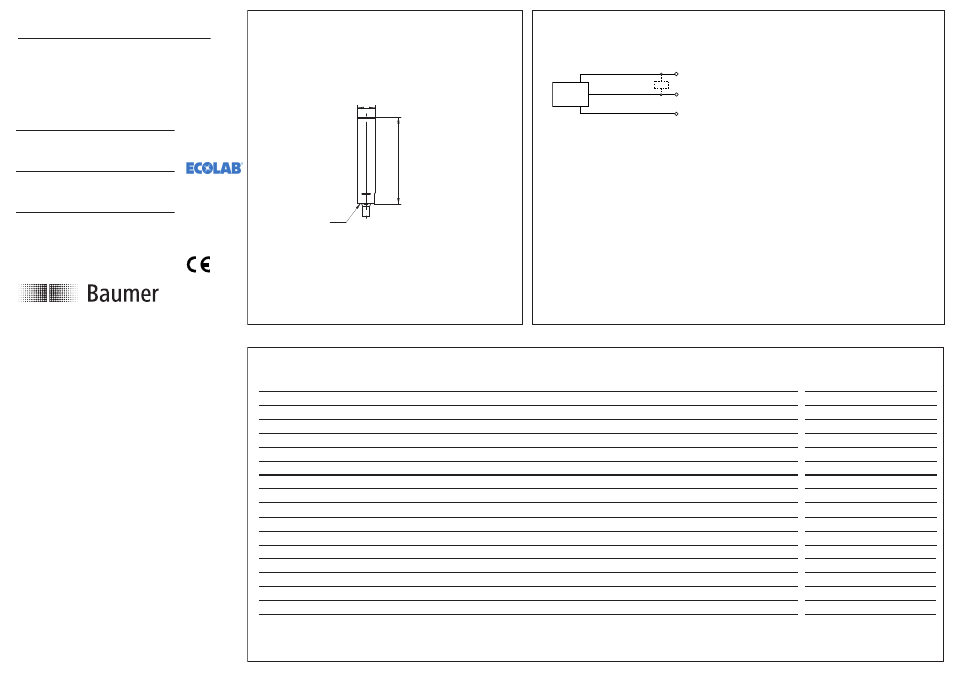

Abmessungen
Dimensions
Dimensions
ø
1
1
5
4
LED
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm
Elektrischer Anschluss
Connection diagram
Schéma de raccordement
output
+V
S
BU (3)
0 V
BN (1)
NPN
BK (4)
Z
BN = Braun/brown/brun
BK = Schwarz/black/noir
BU = Blau/blue/bleu
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
• Disconnect power before connecting the sensor.
• Mettre l`installation hors tension avant le raccordement du détecteur.
Technische Daten
Technical data
Données techniques
Material Kabelabgang/Stecker
Material cabe outlet/connector
Matériau du départ de câble/Connecteur
Arbeitstemperatur
Operating temperature
Température de fonctionnement
Schutzklasse
Protection class
Classe de protection
Ausgangsstrom (+80...+100 °C)
Output current (+80...+100 °C)
Courant de sortie (+80...+100 °C)
Arbeitstemperatur (30 min./Tag)
Operating temperature (30 min./day)
Température de fonctionnement (30 min/jour)
Nennschaltabstand Sn
Nominal sensing distance Sn
Portée nominale Sn
Einbauart
Mounting type
Type de montage
Ausgangsschaltung
Output circuit
Circuit de sortie
Betriebsspannungsbereich +Vs
Voltage supply range +Vs
Plage de tension +Vs
Stromaufnahme max. (Ohne Last)
Current consumption max. (no load)
Consommation max. (sans charge)
Ausgangsstrom
Output current
Courant de sortie
Schaltfrequenz
Switching frequency
Fréquence de commutation
Kurzschlussfest
Short circuit protection
Protégé contre courts-circuits
Verpolungsfest
Reverse polarity protection
Protégé contre inversion polarité
Anschlussart
Connection types
Version de raccordement
Material (aktive Fläche)
Material (sensing face)
Matériau (face active)
Gehäusematerial
Housing material
Matériau du boîtier
100 mA
IP68/IP69K
+80...+100 °C
-40...+80 °C
LSR
1.4404 stainless steel
LCP
Kabel/cable/câble PVC, 2m
Ja/yes/oui
Ja/yes/oui
1 kHz
200 mA
< 10 mA
10...30 VDC
NPN Schliesser/NO/Cont. ferm.
Bündig/flush/noyé
4 mm
Technische Änderungen vorbehalten/Technical specifications subject to change/Sous réserve de modifications techniques
