Manual de Instrucciones de Operación
iNsTrUCCioNEs DE
fUNCioNaMiENTo (Continúa)
qUÉ HaCEr CUaNDo la
HErraMiENTa TENGa UN
sUJETaDor aTasCaDo

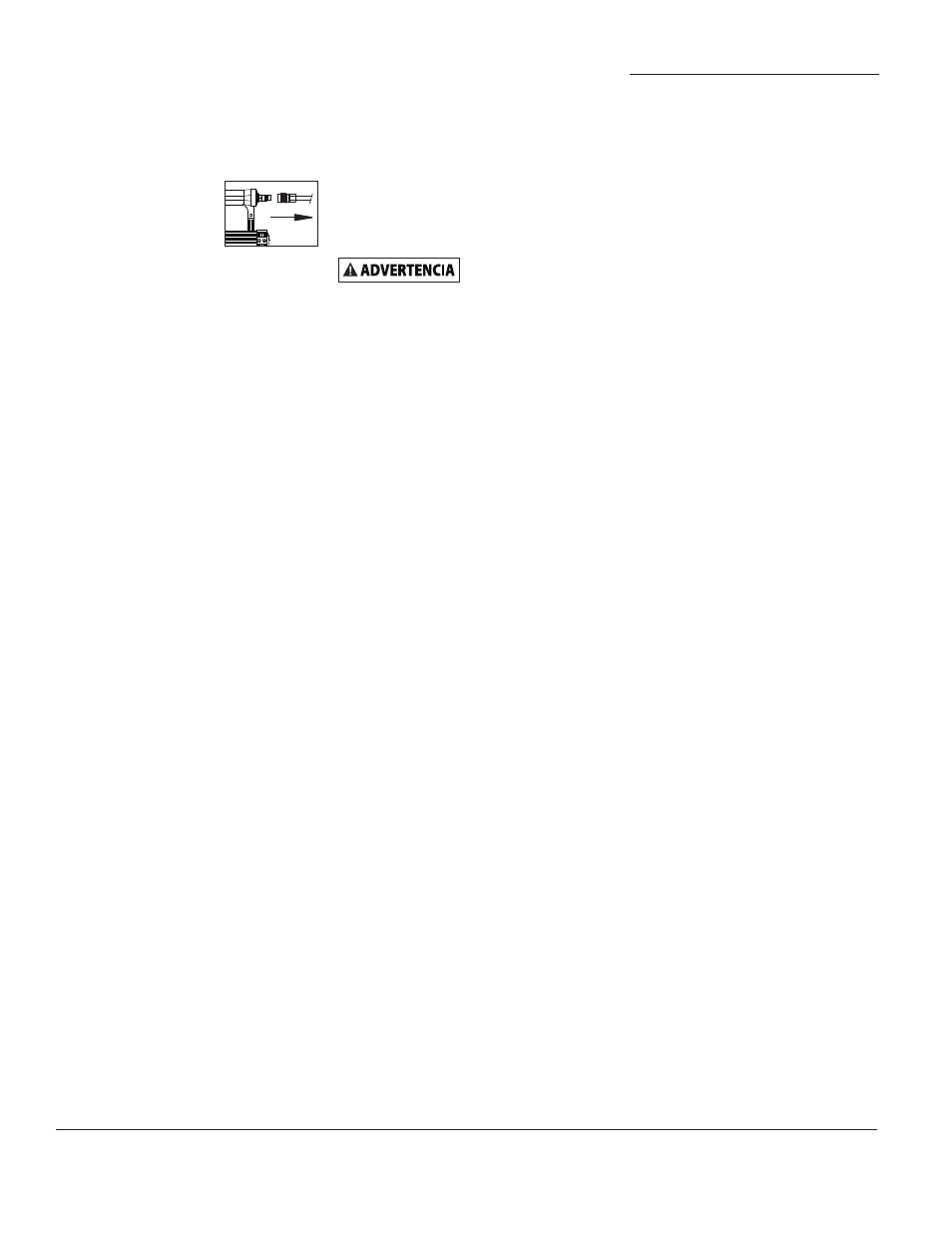

1 . Desconecte la
herramienta de la
fuente de suministro
de aire .
2 . Retire todos los clavos del depósito
(vea “Carga / Descarga de la
Clavadora”) . El no hacerlo hará
que los clavos se descarguen por el
frente de la clavadora .
3 . Retire por completo los dos (2)
pequeños tornillos de la punta y la
placa superior de la punta para ver
el sujetador atascado .
4 . Con cuidado de no doblar o dañar
la hoja de impulsión, use un martillo
para desincrustar u otro objeto con
punta para hacer palanca y liberar el
sujetador atascado .
iNsTrUCCioNEs DE Uso Y
MaNTENiMiENTo
assisTêNCia TÉCNiCa
Para mayor información en relación
al funcionamiento o reparación de
este producto, comuníquese con el
concesionario de Campbell Hausfeld
más cercano a su domicilio .
sUJETaDorEs Y rEPUEsTos
Solo use
micropuntillas
sin cabeza calibre 23 (o equivalentes
– ver Información de Intercambio).
El desempeño de las herramientas,
la seguridad y la duración pueden
disminuir si no se utilizan los
sujetadores adecuados. Cuando ordene
piezas de repuesto o sujetadores,
especifique el número de la pieza.
Para rEParar la HErraMiENTa
La herramienta deberá ser reparada
únicamente por personal calificado,
y deberán usar piezas de repuesto y
accesorios originales Campbell Hausfeld,
o piezas y accesorios que funcionen de
manera equivalente .
CUiDaDo Y rEEMPlaZo DE la HoJa
DE iMPUlsiÓN
Para colocar correctamente las micro
puntillas y dejar un agujero casi
invisible, las puntas de las hojas de
impulsión terminan con una punta
fina y son por lo tanto muy sensibles al
abuso y al uso extendido .
Para prolongar la vida de la lámina,
examine de cerca los sujetadores para
que no presenten defectos . No utilice
sujetadores defectuosos o dañados .
También cargue los sujetadores con
la orientación apropiada; las puntas
de las puntillas y las flechas siempre
apuntan hacia la superficie de la
madera . Coloque los sujetadores
sólo en productos de madera (ver
PARA CARGAR Y DESCARGAR LA
HERRAMIENTA) .
6-sp
Incluso con buen cuidado, el uso
extendido de la herramienta puede
llevar finalmente a la falla de la punta .
Los repuestos para el conjunto de
impulsión pueden comprarse llamando
al 1-800-543-6400 (refiera al número del
repuesto SKN12600AV) .
Sustituya el conjunto quitando primero
los cuatro (4) tornillos de la cubierta de
la cabeza principales usando la llave
hexagonal de 3 mm que se proporciona .
Retire la cubierta y componentes de
la cabeza para acceder al pistón de
impulsión . Con los dedos, retire y
reemplace el conjunto de impulsión .
Vuelva a colocar los componentes y la
cubierta de la cabeza así como los quitó .
Para ColoCarlE los sEllos
Cada vez que repare una herramienta
deberá limpiarle y lubricarle las partes
internas . Le recomendamos que
use Parker O-lube o un lubricante
equivalente en todos los anillos en O .
A cada anillo en O se le debe dar un
baño de lubricante para anillos antes de
instalarlos . Igualmente, deberá ponerle
un poco de aceite a todas las piezas
que se mueven y muñones . Finalmente,
después de haberla ensamblado y
antes de probar la herramienta deberá
ponerle unas cuantas gotas de aceite sin
detergente 30W u otro aceite similar, en
las líneas de aire .
almacenaje
La agrapadora debe guardarse en un
lugar fresco y seco .
información de intercambio
Puede usar puntillas de 9,5 mm a 22,2
mm (3/8 pulg . a 7/8 pulg .): Senco FP10,
Air Locker P630, Porter Cable PIN100,
Grex P635 y Max NF235A .
