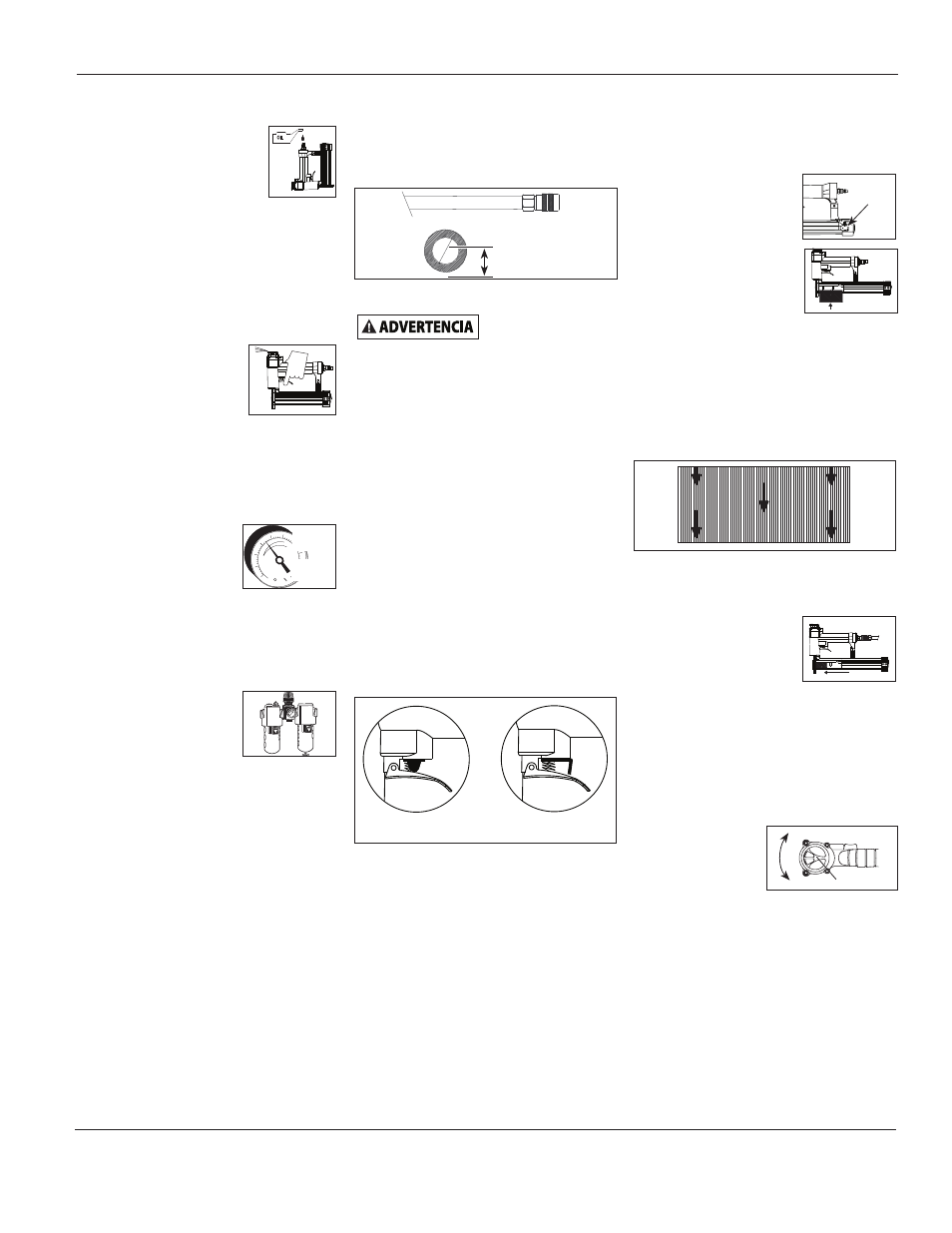

2 . Gire la herramienta de
modo que la entrada
de aire quede mirando
hacia arriba . Agregue de
4 a 5 gotas de aceite no
detergente 30W en la entrada de
aire . No use aceites detergentes,
aditivos de aceite, ni aceites para
herramientas neumáticas .
Los aceites para herramientas
neumáticas contienen solventes que
pueden averiar los componentes
internos de la herramienta .
3 . Después de agregar
aceite, haga funcionar
la herramienta
brevemente . Limpie
todo exceso de aceite
que salga del escape de la tapa .
CoNEXioN rECoMENDaDa
La ilustración de abajo le muestra
la conexión recomendada para la
herramienta .
1 . El compresor de
aire debe tener
la capacidad de
suministrar un
mínimo de 4,14
bar cuando la herramienta esté
en uso . Si el suministro de aire es
inadecuado podría haber pérdida de
potencia y falta de consistencia en el
funcionamiento .
2 . Puede utilizar
un lubricador
para lubricar la
herramienta .
Igualmente, puede
utilizar un filtro para remover las
impurezas líquidas y sólidas que
podrían oxidar u obstruir las partes
internas de la herramienta .
3 . Use siempre mangueras de
suministro de aire, con una presión
mínima de funcionamiento con
clasificación igual o mayor que la
presión de la fuente de energía
si falla un regulador, o 10,34 bar,
lo que sea mayor . Use mangueras
de aire de 6,4 mm (1/4 inch) para
distancias de hasta 15 m (50 feet) .
Use mangueras de aire de 0,95 mm
(3/8 inch) para distancias de 15 m
(50’) ó más .
4 . Use un regulador de presión (de 0
bar - 8,62 bar) en el compresor . Se
necesita un regulador de presión
para controlar la presión de
operación de la herramienta entre
4,14 bar y 6,90 bar .
MoDo DE oPEraCiÓN
Siempre cerciórese
de saber en qué
modo va a operar la herramienta antes
de comenzar a usarla. De lo contrario,
le podría ocasionar la muerte o heridas
graves.
MoDo DE GaTillo úNiCaMENTE
(CoN sEGUro Para El GaTillo)
La herramienta es un dispositivo de
activación única . Este modo requiere
que, cuando el seguro del gatillo
no esté en el modo seguro, el solo
hecho de oprimir el gatillo dispara un
sujetador .
Luego de verificar que no haya
sujetadores en la herramienta, controle
de manera segura el funcionamiento
del seguro del gatillo activado para
evitar que la herramienta dispare un
sujetador antes del almacenamiento .
Siempre desconecte del aire comprimido
cuando no esté en uso .
Para CarGar Y DEsCarGar la
HErraMiENTa
1 . Siempre desconecte la herramienta
del suministro de aire antes de
cargar los sujetadores .
2 . Presione el botón
del seguro . Tire
completamente de la
cubierta del cargador .
3 . Introduzca una
fila de sujetadores
en el cargador por
debajo de la placa de
longitud automática
de los clavos . Cuando cargue
asegúrese de que los extremos con
punta de las puntillas se apoyen
sobre el reborde del cargador .
Asegúrese de que las puntillas no
estén sucias ni dañadas . Las puntillas
tienen marcada la dirección de
carga .
4 . Empuje la tapa del cargador hacia
adelante hasta que tranque el
seguro .
5 . Siempre descargue
el sujetador antes
de remover la
herramienta de
servicio . La descarga
se hace siguiendo el proceso inverso
de la carga; sin embargo, siempre se
tiene que desconectar la manguera
de aire antes de descargarla .
Para aJUsTar la DirECCioN DEl
TUbo DE EsCaPE
La herramienta
está equipada
con un deflector
ajustable de la
dirección del tubo
de escape . Éste le permite al usuario
cambiar la dirección del tubo de escape .
Simplemente mueva el deflector hacia
la dirección deseada .
5-sp
CHN10500
4,14 bar
Min.
6,90 bar
Max.
iNsTrUCCioNEs DE
fUNCioNaMiENTo (Continúa)
10,34 bar o más
9,5 mm (3/8 in) I .D .
botón
del
seguro
Gire
OIL
Seguro Sin seguro
